依靠皮帶驅動和分離的抽水裝置
一、項目背景
煤礦開采出來的原煤由上萬米的皮帶從工作面源源不斷的輸送至地面，皮帶巷道的行人過道經常涌水并伴有淤泥。雖然電泵或風動抽水泵可將水抽走，但涌水區域往往離電源或風源較遠，需要人工敷設較長的電纜或風帶、搬運隔爆開關、電力消耗、后期維護等，工作量大效率還低，致使積水無法及時抽走，嚴重影響正常作業及巷道的環境衛生。
二、研究內容
為解決存在的問題，技術人員研制了一套借助皮帶驅動和分離抽水泵裝置。
1.結構組成
在皮帶巷道有涌水的區域，利用皮帶架、固定驅動輪的托輥架、手搖托輥上下移動裝置及固定螺栓。

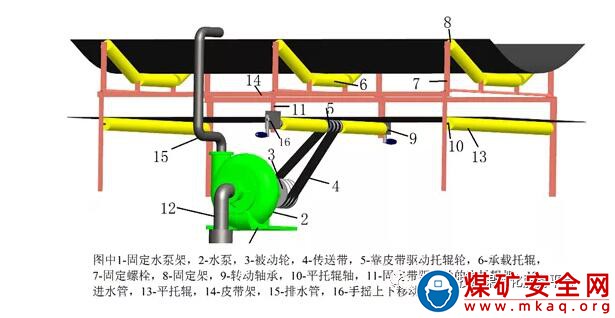

裝置結構示意圖
2.基本原理
固定一根中間帶驅動輪的平托輥在底皮帶下方緊貼底皮帶，通過手搖上下移動裝置能實現平托輥與皮帶緊貼或分離，平托輥兩邊設置有轉動軸承，平托輥與中間的驅動輪是一體的，可實現同步轉動，中間的驅動輪通過傳送帶與水泵上的被動輪連接，水泵底座四角固定在專門的水泵架上，水泵分別設置有進水管及排水管。皮帶運行帶動中間有驅動輪的平托輥轉動，通過傳送帶驅動水泵工作，將皮帶兩側過道上的積水抽進并排到皮帶上隨原煤帶走，進水管口有過濾網可將淤泥稀釋防止堵塞水泵。當積水被抽完時，可通過皮帶架上設置的手搖上下移動裝置將平托輥與底皮帶分離，水泵失去動力而停轉。
3.工作過程
當皮帶運轉時，底皮帶驅動平托輥轉動，因為平托輥與中間的驅動輪5是一整體，所以中間的驅動輪5會轉動，通過傳送帶4帶動水泵2上的被動輪3轉動，水泵高速旋轉將涌水區域內的積水通過進水管、排水管排到上皮帶內隨著原煤輸送而排出。當巷道過道上的積水抽完時，可通過手搖上下移動裝置16將平托輥整體搖下，使靠皮帶驅動的托輥輪與底皮帶脫離，水泵停止運轉完成抽水功能，不影響皮帶輸送機的原煤運輸。當皮帶巷道內有大量涌水時，順時針搖動搖把，這使驅動托輥輪隨著平托輥向上移動直到貼緊底皮帶，在底皮帶的作用下通過托輥驅動輪與傳送帶帶動水泵開始工作，完成抽水功能。
三、應用效果
該裝置制作成本低，充分利用現有的水泵、軸承、皮帶輸送機可完成，整套成本大約5000元。未使用該裝置前，如皮帶巷道涌水區域離電源或風源都比較遠，需投入人工裝卸拖運敷設電纜、接線安裝，電力消耗、后期維護等，成本較高。目前，在某礦使用此裝置1套可為企業節約資金24.5萬元以上，經濟效益明顯。
同時，該裝置投入后極大地減輕了工人的勞動強度，將巷道地面的水排到運輸皮帶上還起到抑制煤塵飛揚效果，凈化了巷道環境衛生。
