皮帶沿線保護不間斷電源

　　一

　　項目背景

　　煤礦主井皮帶沿線長，沿線保護供電分前后兩部分供電，當下級皮帶配電點故障停電時，后半段保護失電導致主井膠帶機停機，重載停機后造成主井膠帶機無法再次啟動，滿負荷啟動既損傷設備又耽誤時間，造成整個煤流系統無法正常生產。

　　二

　　研究內容

　　1.工作原理

　　127V供電正常時，經穩壓調壓后變為直流18V直接輸出給負載，同時經整流器將交流電轉化為直流電給蓄電池充電，此時逆變器不工作。當127V供電故障時，由蓄電池提供電力，經穩壓后輸出直流18V給負載，切換時間約4-10ms之間。

　　工作原理示意：

　　127V電源→穩壓器→直流18V電源→保護

　　↓

　　整流器變直流12V→蓄電池→調壓器→保護

　　2.主要特點

　　不間斷電源結構簡單，成本低廉，安裝簡便，易維護，使用時安全可靠，經久耐用。

　　三

　　應用效果

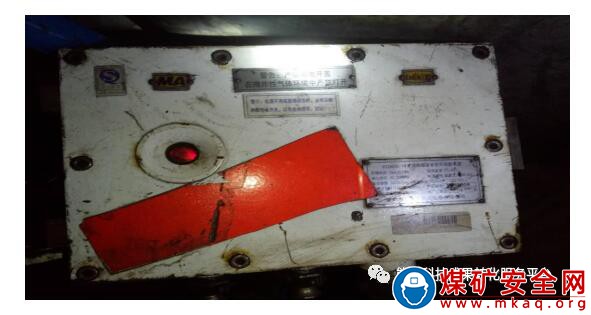

　　該裝置應用在主平硐皮帶沿線保護上，使用效果良好，避免了因外部原因導致的重載停車壓死皮帶的情況，減少了皮帶故障的發生，大大保證了原煤運輸能力，滿足了正常生產需要。

　　該裝置安裝簡單、維護方便，避免了不必要的工序，減輕了勞動力，降低故障率，節約人工成本。

　　該裝置主要適用膠帶運輸機上位機保護。
