一、項目背景
某煤礦更換作業地點至105后，現場頂板淋水較大，風鉆無法使用，必須改水鉆使用。原配備錨桿機系統壓力為19兆帕，錨索張拉需要30兆帕才能符合要求，因此無法滿足張拉規定需求。
二、研究內容
1.技術方案
經過技術人員研究后決定對現有鉆箱進行改造，將原有風鉆鉆箱改為水鉆鉆箱。
2.鉆箱改造

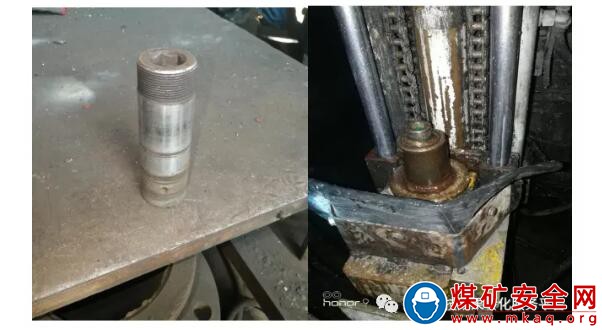

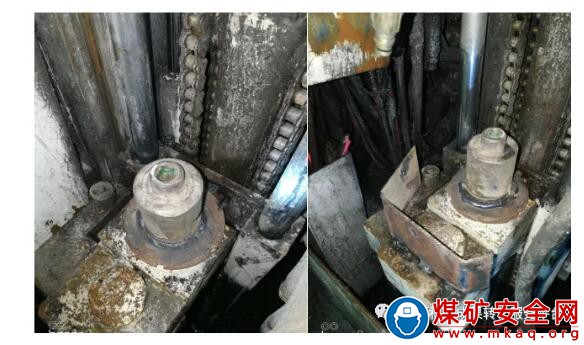

首先將風管接頭焊接變頭，鉆箱鉆窩用單臂錨桿機鉆窩電焊加固，同時為防止水花亂賤，加裝擋水班以及擋水皮，鉆窩為廢舊單臂錨桿機所拆，鉆桿可以用原有單臂錨桿機配套鉆桿。如下圖。
3.系統增壓改造

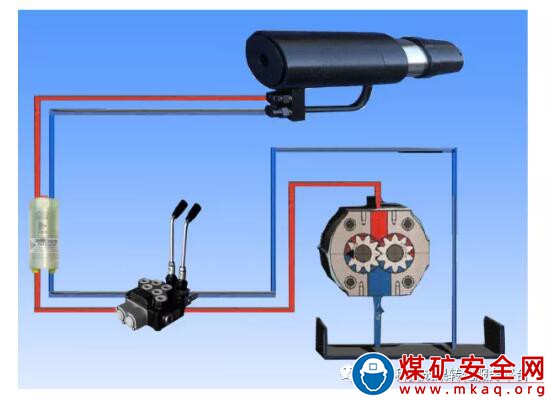

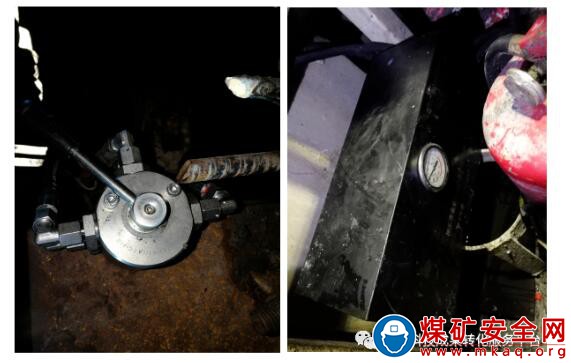

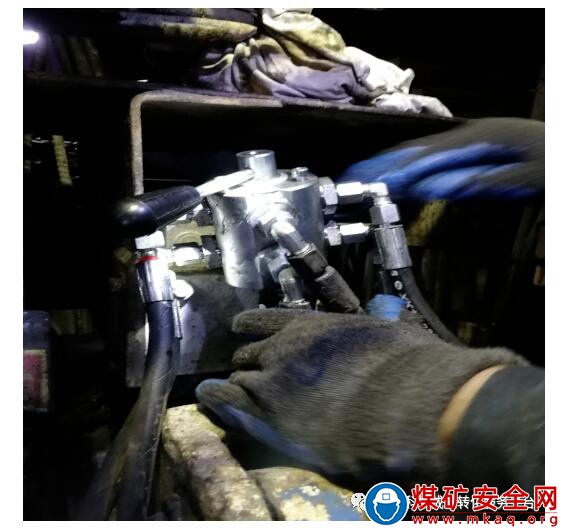

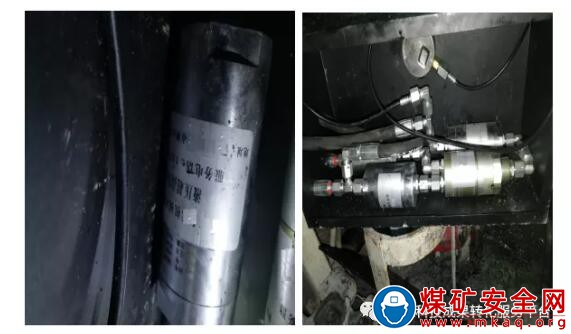

利用錨桿機系統壓力進行增壓。主要涉及超高壓增壓泵1臺，過濾器3件，轉換開關1件，油管、接頭若干,如下面圖示組合后，可將系統壓力增壓2.5倍。
三、應用效果
經過技術改造后投入現場應用，解決了淋水巷道支護的難題滿，足了生產實際需求，支護速度遠超風鉆;同時使用廢舊設備配件和配套鉆桿，免去重新采購，節約成本，即改即用。同時，省去了原來笨重的開關和張拉儀泵和油箱，安裝方便快捷，占地面積小，便于安放，除去壓損，壓力可達36兆帕，完全符合作業規定要求。該成果可在類似生產條件下對同類型設備推廣應用。
產品實際應用圖
