一.自我介紹
領導好!
我叫，是綜采區項目隊一名井下維修電工，作為一名井下維修電工，首先歡迎各位領導蒞臨我的崗位檢查指導工作，現在我對我所在崗位的工作做以下描述，不足之處，請各位領導批評指正。
二、崗位任職條件
本人具有學歷。經過專業技術培訓，考試合格后，取得維修電工上崗操作資格證。從事實踐操作年以上。能正確懂得理解操作設備的原理性能，會排除生產中設備的故障，會維護會保養。熟悉《煤礦安全規程》井下供電的要求，熟悉井下供電設備的運行情況。
三、崗位職責
(一)崗位作業的責任、任務
1.嚴格執行《煤礦安全規程》、《電業安全規程》、《機電設備完好標準》、《機電設備檢修質量標準》和本工種操作規程及有關規定。
2.負責所管范圍內的各種設備、纜線、管路等技術性能和結構原理以及保證其正常安全運行和檢修的有關停電、驗電、閉鎖掛牌等有關安全技術措施。
3.搞好設備的定期檢查、檢修工作，做到工作有標準，達到完好狀態。為分管設備、纜線、設施、裝置的完好和安全、可靠運行負責。
4.認真執行巡回檢查制度，發現問題及時檢修處理。持證上崗。搞好各項標準化工作。
5.工作中所用的絕緣器具，必須每年試驗一次，有合格試驗報告，做好檢修安裝等工作的材料配件準備。
6.認真填寫各種記錄，保持工作地點和設備衛生清潔。
(二)崗位作業與相鄰崗位之間相互聯動關系
1.和井下各機房硐室的值班員工相互聯系做好供用電設備的檢修和保養工作。
2.和安檢、瓦檢相互配合確保檢修、維修安全進行。
3.和機電調度相互配合，確保停送電安全可靠。
四、崗位設備介紹
井下變電所主要由高壓配電裝置、動力變壓器、低壓饋電開關、照明和信號照明綜合保護裝置及照明燈具等組成。
(一)高壓配電裝置：
1.崗位設備型號、性能參數及含義、結構特點、主要部件
⑴產品型號及意義
⑵主要參數：額定電壓6KV、最高工作電壓7.2KV、額定電流50A、100A、150A、200A、315A、400A、500A、630A額定短路開斷電流12.5KA。保護功能參數、過流、短路
⑶結構特點：
PBG高壓真空配電裝置的結構分為隔爆箱和機芯小車兩大部分。配電裝置為活節螺栓壓板式快開門，箱門上裝有供電度、電壓、電流、和分顯示及故障顯示器，有確認、漏電、移位、照明、復位按鈕及真空短路器電動分和閘按鈕。特點是配電裝置的主要電器元件集裝于機芯上，若出現故障可以抽出故障的機芯進行修理，也可用同型號的機芯替換故障機芯，以減少影響時間。
⑷主要部件：
PBG高壓配電裝置主要部件為：礦用高壓真空斷路器、高壓隔離插銷、高壓綜合保護裝置、電壓互感器、高壓氧化鋅壓敏電阻器。
2.崗位設備工作原理、適用范圍、標準工作效率。
⑴原理：三相電源從配電裝置的電源接線盒引入，經上隔離插銷、真空短路器和下隔離插銷后，由后腔下室的電纜口輸出到負載。隔離插銷插入到位接點閉合，斷路器電容充電，指示燈亮接通合閘回路，開關工作。分閘時按下分閘按鈕，配電裝置常開觸點閉合，常閉觸點斷開，分離脫扣器供電，真空斷路器分閘。
⑵適用范圍：適用于含有甲烷混合氣體，具有爆炸危險的煤礦井下，對額定電壓6KV，額定頻率50Hz，額定電流不超過630A的三相交流中性點或經消弧線圈接地的供電系統進行控制、保護和測量。
3.崗位設備安裝運行對周邊環境要求和使用注意事項：
⑴環境溫度：-50C-+400C
⑵海拔高度不超過1000M
⑶空氣濕度不大于95%
⑷具有甲烷等混合氣體的煤礦井下
⑸無振動和沖擊振動的地方
⑹能防止滴水的地方
⑺水平安裝傾斜度不超過150C

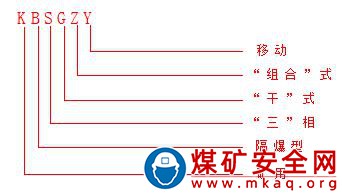

礦用變壓器
技術參數
1.KBSGZY-315/6：額定容量315KV，額定電壓：高壓6KV，低壓1.2/0.693。功率損耗：空載1400W，短路2200W。
2.KBSGZY-500/6：額定容量500KV，額定電壓：高壓6KV，低壓1.2/0.693。功率損耗：空載1900W，短路3100W。
(三)低壓饋電開關
1.崗位設備型號、性能參數及含義、結構特點、主要部件
⑴低壓饋電開關及意義
⑵主要參數：額定電壓660V、1140額定電流200A、400A
操作方式：電動和分閘。
⑶結構特點：
外部呈方形，外殼分割為兩個空腔即接線腔與主腔。主腔上方集中全部主回路與控制回路的進出線端子，電源測有防護罩，前門與外殼之間有可靠的機械聯鎖。
⑷主要部件：
電源開關、保護器、控制回路繼電器、液晶顯示器、分合閘按鈕。
2.崗位設備工作原理、適用范圍、標準工作效率。
⑴原理：電源開關接通控制變壓器得電，二次側輸出，按下合閘按鈕真空斷路器吸和，主回路工作。分閘時按下分閘按鈕，閉合觸點打開，斷路器分斷。
⑵適用范圍：適用于含有甲烷混合氣體，具有爆炸危險的煤礦井下，作為配電總開關或分支開關。
3.崗位設備安裝運行對周邊環境要求和使用注意事項：
⑴環境溫度：-250C-+400C
⑵海拔高度不超過200M
⑶空氣濕度不大于95%
⑷具有甲烷等混合氣體的煤礦井下
⑸無振動和沖擊振動的地方
⑹能防止滴水的地方
⑺水平安裝傾斜度不超過150C
五、工作流程與工作標準
工作流程
加班前會→接班巡回檢查→工作前的準備工作→正常的維修、保養工作→整理記錄→交班
作業標準
設備啟動前對周邊環境主要危險源的辨識與控制
井下電氣設備在檢查、修理、搬移時應由兩人協同工作，相互監護。檢修前必須首先切斷電源，經驗電確認已停電后再放電(采區變電所的電氣設備及供電電纜的放電，只能在硐室瓦斯濃度在1%以下時才準進行)、懸掛接地線，操作手把上掛“有人工作，禁止合閘”警示牌后，才允許觸及電氣設備。
設備規定的運轉條件的檢查
井下電氣維修工工作期間，應攜帶電工常用工具、與電壓等級相符的驗電筆和便攜式瓦斯檢測儀。
作業規程、操作規程
⑴作業規程
①熟知《煤礦安全規程》有關內容和電氣設備防爆的有關標準和規定。
②具備電工基本知識，熟悉所維修范圍內的供電系統、電氣設備和電纜路線的主要技術特征，以及電纜的分布情況。
③了解所負責維修的設備的性能原理和保護裝置的運行狀況。
④高壓電氣設備停送電操作，必須填寫工作票。檢修、安裝、挪移機電設備、電纜時，禁止帶電作業。
⑤井下電氣設備在檢查、修理、搬移時應由兩人協同工作，相互監護。
⑥檢修前必須首先切斷電源，經驗電確認已停電后再放電(采區變電所的電氣設備及供電電纜的放電，只能在硐室瓦斯濃度在1%以下時才準進行)、懸掛接地線，操作手把上掛“有人工作，禁止合閘”警示牌后，才允許觸及電氣設備。
⑦操作電壓電氣設備時，操作人員必須戴絕緣手套，穿高壓絕緣靴或站在絕緣臺上操作。操作知伏級電氣設備主回路時，操作人員必須戴絕緣手套或穿高絕緣靴，或站在絕緣臺上操作。127伏手持式電氣設備的操作手柄和工作中必須接觸的部分的絕緣應良好。
⑧井下電氣維修工工作期間，應攜帶電工常用工具、與電壓等級相符的驗電筆和便攜式瓦斯檢測儀。
⑨井下使用普通型儀表行測量時，應嚴格執行下列規定：1、普通型攜帶式電氣測量儀表，只準在瓦斯濃度為1%以下的地點使用。2、在測定設備或電纜約緣電阻后，必須將導體完全放電。3、被測設備中有電子插件時，在測量絕緣電阻之前。必須拔下電子插件。
六、設備常見故障分析及排除
1.通電后系統沒有反應;原因;電源未接通或CPU損壞，排除;檢查電源或更換。
2.合閘不動作;原因;控制電路整流橋壞、熔斷器壞、機構被卡。排除;整流橋更換、熔斷器更換、機構調整。
3.不分閘;原因;失壓或分勵脫扣器不脫扣、手動不脫扣或機構卡死。排除;重新調整或潤滑機構。
