煤流同步自閉式漏煤眼擋風裝置

　　一、項目背景

　　漏煤眼擋風簾式容易磨損、變形，漏煤眼漏風量在350m3/min以上，維護頻繁，維護費約1.2萬元/年;蓋板式不能與煤流同步，蓋板開啟時造成風流短路;杠桿式擋風板占用空間大，擋風板振動大，易損壞;作業現場粉塵較大(4mg/m3以上);給礦井通風管理帶來較大的安全隱患。

　　二、研究內容

　　1.基本原理

　　當主運系統漏煤眼內有煤(巖)塊落下時，利用煤(巖)塊的重量和沖擊力開啟擋風板;在沒有煤(巖)塊下落時，利用重錘的重量通過鋼絲繩、滑輪拉動擋風板，使擋風板實現自閉，實現堵漏風作用。

　　2.結構組成

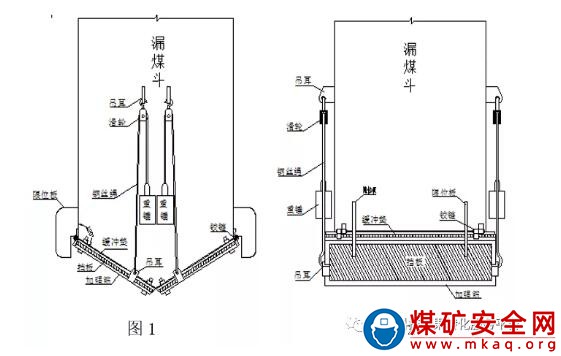

　　煤流同步自閉式漏煤眼擋風裝置結構如圖1、圖2所示。

　　(1)該擋風裝置安裝在煤礦井下主運系統漏煤斗出料口。

　　(2)擋風板設置成雙扇對開，以降低開啟的行程范圍。

　　(3)每塊擋風板上面鋪設一層緩沖墊，下面加設加強筋。

　　(4)擋風板與漏煤斗筒體成120°，用鉸鏈與出料口固定，鉸鏈側設置限位板。

　　(5)每扇擋風板左右兩側各設1個重錘(單個重錘重量約等于1扇擋風板1/3的重量)，每個重錘上部各設1個換向滑輪，兩端通過鋼絲繩與重錘和擋風板連接。

　　3.動作流程

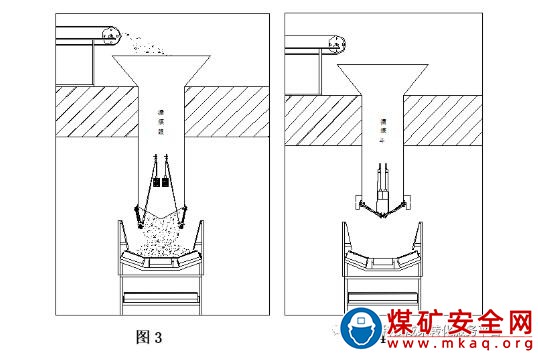

　　采掘工作面生產時，膠帶運輸機上的煤流從漏煤眼落下時，擋風板自動開啟，如圖3。采掘工作面停止生產，膠帶運輸機上無煤流時，擋風板利用重錘的重量通過鋼絲繩、滑輪拉動擋風板，使擋風板實現自閉，實現堵漏風作用，如圖4。

　　4.裝置特點

　　1.擋風板啟閉與煤流同步。

　　2.結構簡單，占用空間小，成本低廉。

　　3.安裝、維護簡便。

　　4.改善了現場作業環境。

　　三、應用效果

　　該裝置現場應用后，擋風板的啟閉與煤流實現同步，使漏煤眼不再兼做風眼，解決了漏煤眼防漏風難題。漏煤眼漏風量控制在20m3/min以內;作業現場總塵濃度控制在3mg/m3以下(標準要求4mg/m3以下)。

　　該裝置可利用閑置和廢舊材料加工，制作成本低，維護費少，節省電力。

　　四、推廣前景

　　該裝置的應用，實現煤流同步，大大提高了礦井有效風量率，降低了漏煤眼處作業現場的粉塵濃度，簡化了維護程序。該裝置的性價比高，值得在煤礦企業推廣使用。
