檢漏裝置遠方試驗電阻改進

　　一、項目背景

　　在進行井下遠方漏電試驗時，原先裝置會產生明火花，增加了操作人員的危險性。基于此，技術人員進行了改進。

　　二、研究內容

　　1.基本原理

　　當進行遠方人工漏電跳閘試驗時，在最遠端控制開關的負荷側按不同電壓等級接入試驗電阻，即：660V電壓系統用11KΩ、10W的電阻;1140V電壓系統用20KΩ、10W的電阻。

　　2.工藝流程

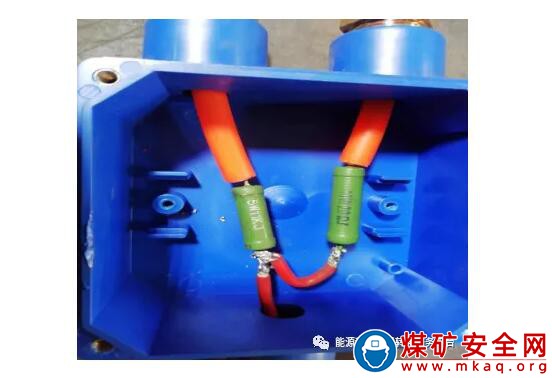

　　將所用到的試驗電阻集中安裝在本安型接線盒內，從盒內引出三根線，一根公用線接地，兩根電源線660V一根，1140V一根。在遠方試驗時，根據電壓等級選擇合適的電源線進行試驗。

　　三、應用效果

　　該裝置體積小、攜帶方便，適用于井下遠方漏電試驗，不會產生電火花，可以輕松的根據現場實際電壓等級，調換線頭改變電阻，提高了操作人員的安全系數。該裝置漏試效果顯著，適用范圍廣。
