一、項目背景
以前井上下對照圖以原有1：5000地形圖為基礎，同采掘工程圖疊加后進行加工制作，地形主要以等高線和沖溝符合來表示，地形情況不直觀，難以判讀。
二、研究內容
1.具體操作
在礦井地面范圍內布置像控點，利用無人機進行飛行攝影。室內利用清華山維軟件對攝影資料建模并進行后處理，利用像控點已知坐標高程進行糾正。

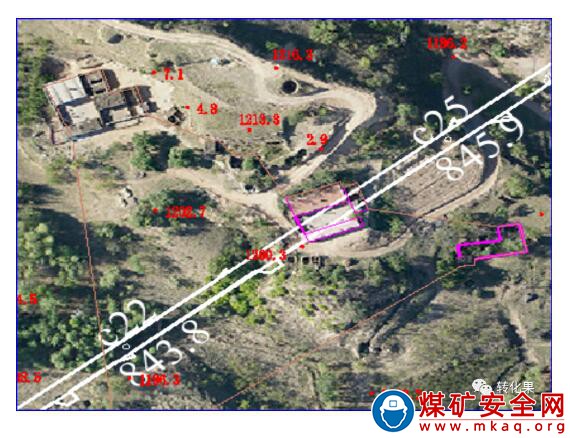

將地面實景加上地面高程點縮放成1：5000比例尺，按照規程和圖例要求，同采掘工程圖結合制作地面實景井上下對照圖。
2.技術特點
地面地形地物以三維形式顯示，容易判讀地形地物，一目了然。加上高程點后，井下工程與地面實景對照，相對位置和高差情況容易確定。
三、應用效果
目前已在礦區投入實際應用，主要是在地表沉陷、開采治理及地面線路調查等方面進行了應用。
能容易掌握地面情況實際情況，節省人力時間到野外測量，確定井下巷道和開采工作面與地表對照情況。利用無人機飛行拍攝節省人力和時間，地面情況更加清晰。圖紙易于更新，為井下巷道和工作面布置提供技術支持。
