PZL460-150破碎機無人值守自動啟停裝置設計應用

　　導語：煤礦井下設備無人值守是智能礦山建設的關鍵一環，而采煤工作面上安裝的破碎機的自動化控制程度，也影響工作面的正常生產效率。本期轉化果平臺推薦的《PZL460-150破碎機無人值守自動啟停裝置設計應用》成果，通過安裝紅外線傳感器等設備有效地實現采煤工作面破碎機無人值守、自動啟停、破碎機與輸送機連鎖等功能，提高礦井自動化水平。

　　一、研究目的

　　實現采煤工作面破碎機無人值守、自動啟停、破碎機與輸送機連鎖等功能，提高礦井自動化水平。

　　二、研究內容

　　利用紅外感應啟停破碎機和皮帶連鎖：2個紅外傳感器 、一臺遠程控制器。

　　紅外傳感器放在破碎機料斗兩側，控制點接入遠程控制器，遠程控制器接入破碎機電控箱內，當梭車運行至破碎機處阻擋紅外傳感器后，5秒后通過遠程控制器啟動破碎機，2分鐘后破碎機自動停止(通過測試2分鐘煤可出完)。

　　輸送機和破碎機連鎖，輸送機開機后破碎機方可啟動，輸送機停止后破碎機也停止。如圖和視頻所示。

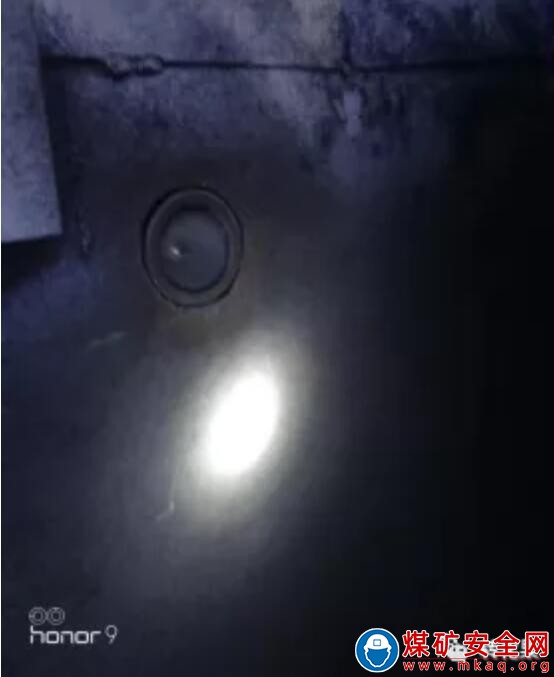

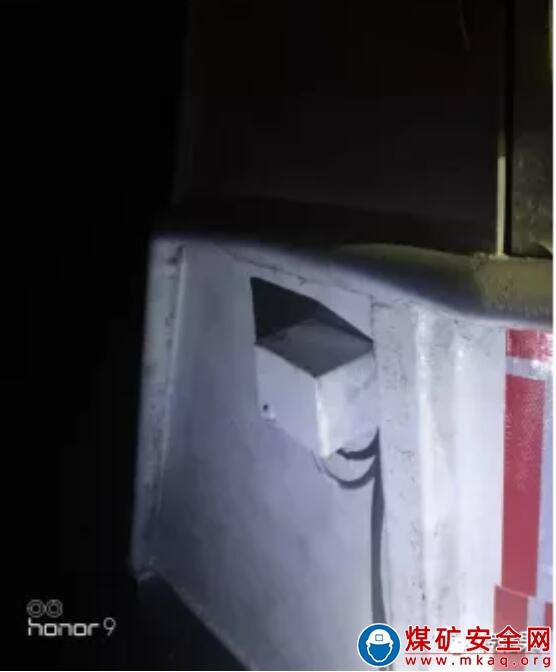

　　圖1 現場安裝圖

　　三、應用效果

　　通過應用測試，該項設計完全滿足無人值守和自動啟停要求，為無人值守自動化工作面實現提供實踐經驗，在生產作業過程中可節省人工，在無人值守自動化工作面的建設過程中邁出了很大的一步。該項設計技術含量高，控制方便，更節省人工，在實踐中可廣泛推廣應用。

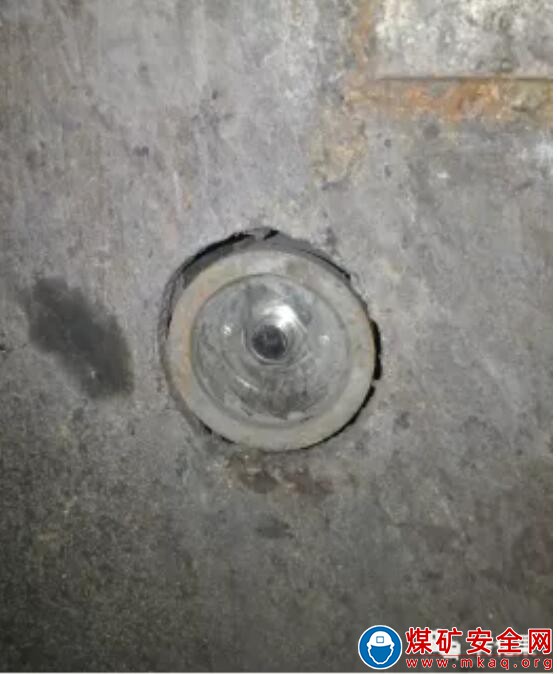

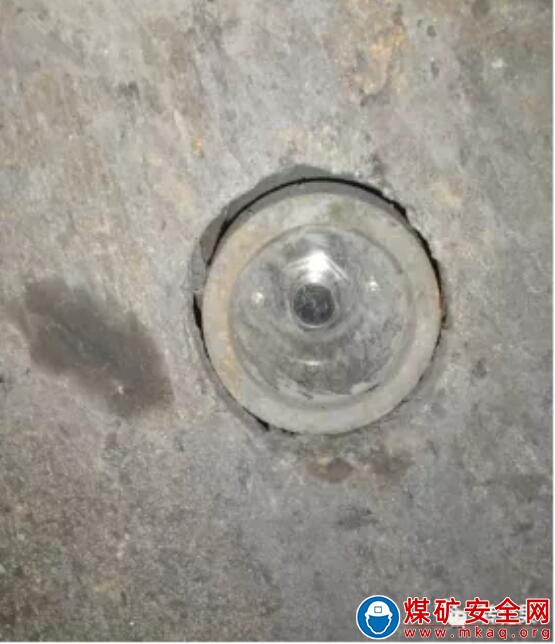

　　圖2 紅外線傳感器
