自動風門技術改造與應用

　　項目背景

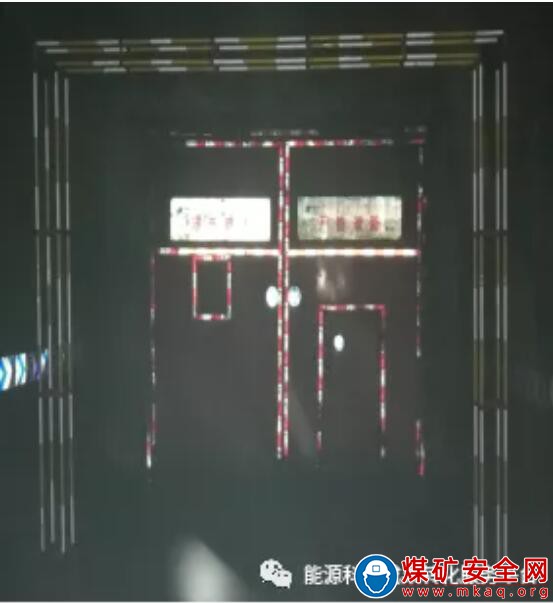

　　某煤礦現運行安裝自動風門20處，是礦井重要的通風設施，防爆車輛尤其是搬家換面期間的特種車輛經過自動風門時，時常會撞損自動風門，導致自動風門無法正常運行，損壞嚴重時必須更換自動風門，影響礦井的輔運運輸和正常的搬家換面進度;原先安裝的自動風門，因廠家配套的風門傳感器反光板受井下水汽影響、紅外線底座永久固定不可調向的原因，致使反光板不能精準反射光束，信號傳輸受限，導致自動風門運行故障率高，對礦井輔助運輸造成了非常大的影響，并存在礦井通風安全隱患。

　　本著簡單實用、安全可靠的原則，技術人員設計制作出自動風門防撞自動預警監測裝置和紅外線萬向可調支架，并采用E3F-30L/30C1激光對射傳感器，圓滿解決了上述問題，提高了礦井的輔助運輸效率，保障了礦井的通風安全。

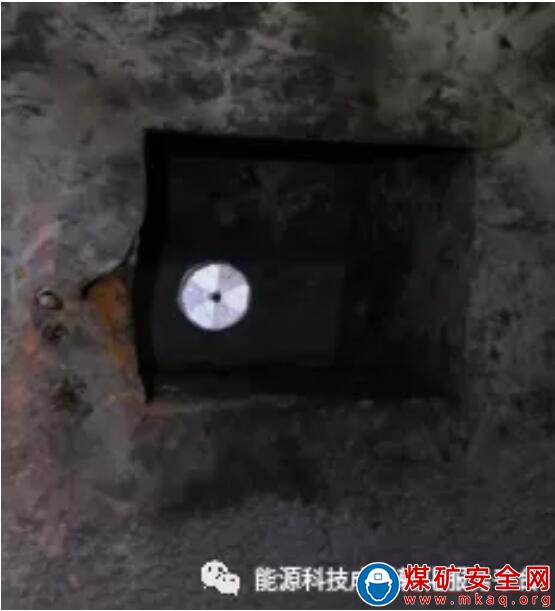

　　傳感器反光板

　　固定底座

　　02

　　研究內容

　　1.基本組成

　　自動風門防撞自動預警監測裝置由機械防護和報警監測2部分組成。

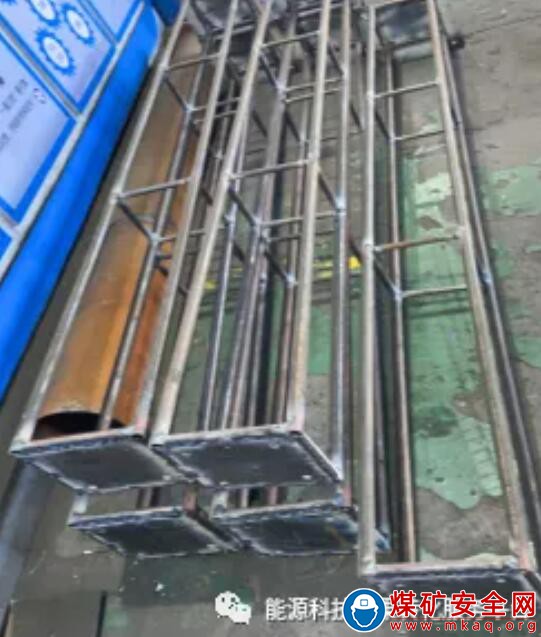

　　(1)機械防護：由鋼板、6分鋼管等焊接連接而成，可根據需要尺寸加工，制作簡單、安裝方便。

　　(2)報警監測：利用GFK60礦用本安型風門開閉狀態傳感器，連續監測機械防護裝置是否穩定，它將機械防護裝置是否碰撞產生位移狀態轉換成高低電平后輸出到PIC單片機，經單片機處理后，輸出對應的 RS-485 數字信號和聲光報警信號。數字信號經由井下分站傳輸至地面中心站，實現24小時連續監測。

　　為解決由潮氣或煤塵等因素造成原傳感器的誤動作導致自動風門故障的問題，技術人員根據自動風門紅外線傳感器的工作原理，采用型號為E3F-30L/30C1激光對射傳感器代替原廠的反光板光電傳感器。

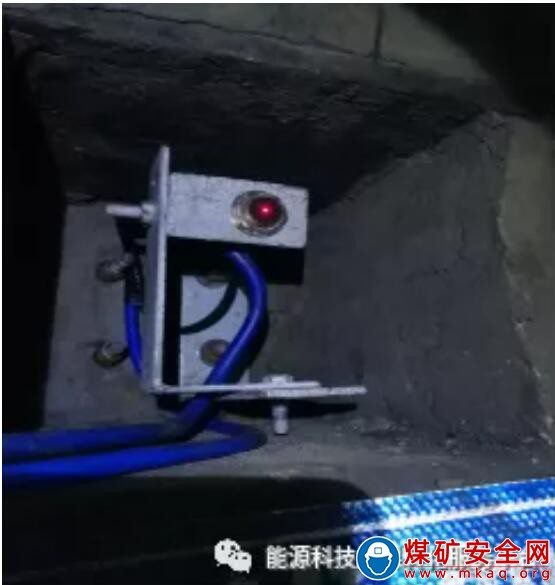

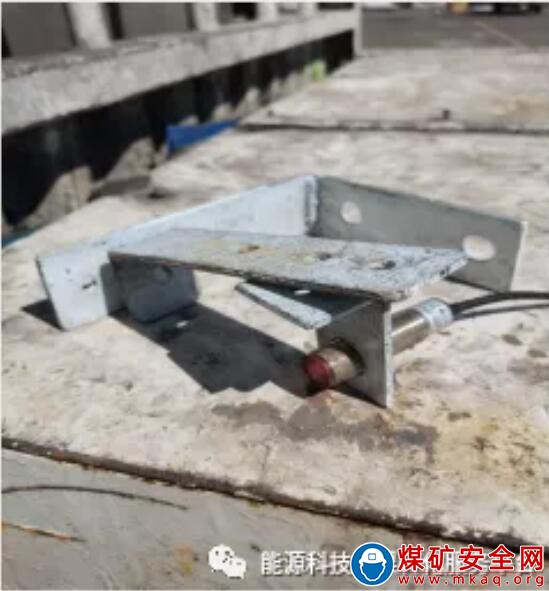

　　為解決紅外線底座永久固定不可調向的問題，本著簡單實用、安全可靠的原則，設計制作出紅外線萬向可調支架，一次固定不易松動，不會再由傳感器誤動作而造成自動門頻繁故障。

　　2.裝置特點

　　自動風門防撞自動預警監測裝置機械部分結構簡單、實用有效、安全可靠，報警監測部分巧妙利用風門開停，實現聲光報警和地面聯網監測，對礦井通風設施穩定可靠運行具有重要意義，保證了礦井的通風安全。

　　03

　　應用效果

　　該自動風門防撞自動預警監測裝置，目前已在213輔運順槽安裝，自從使用后，自動風門在日常運行和搬家換面期間從未被碰撞，取得的效果顯著。

　　經過井下現場多次試驗，E3F-30L/30C1激光對射傳感器和可調向紅外線底座，實現了多角度穩定傳輸信號，解決了出廠產品的設計缺陷，同時，也減少了工作人員的勞動強度，降低了自動風門的維修成本，提高了礦井的輔助運輸效率。

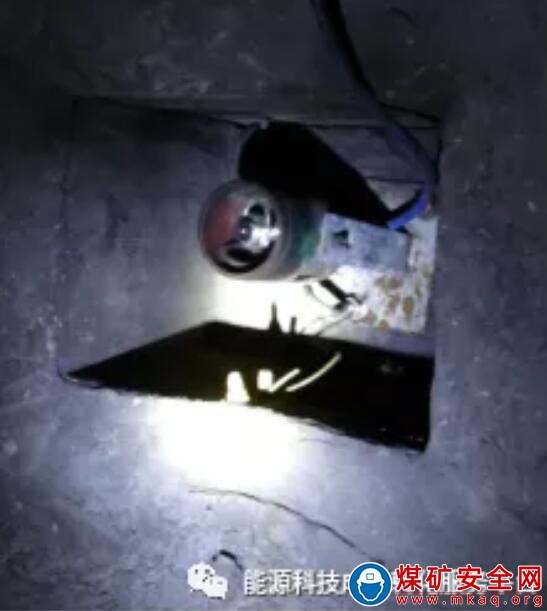

　　E3F-30L/30C1激光對射傳感器和可調向紅外線底座

　　04

　　推廣應用

　　此自動風門防撞自動預警監測裝置和E3F-30L/30C1激光對射傳感器和可紅外線萬向可調支架已在某煤礦使用，其加工簡單，使用便利，安裝穩定，取得效果十分明顯，提高了輔助運輸效率、保證了通風系統的穩定可靠，提升了安全生產標準化及“7S”水平，踐行了煤礦修舊利廢、降本增效的理念。

　　自動風門防撞自動預警監測裝置
