(一)基本情況介紹
我礦井下在斜巷提升運輸過程中安全運輸起到了至關重要的作用，礦井斜巷運輸的安全設施原來采用超速擋車防護裝置，隨著科技智能化的發展，現已逐步將原有的擋車形式以斜巷智能防跑車柔欄裝置為主要斜巷安全設施進行替換，斜巷絞車作為井下物料運輸的重要輔助設備，其運輸和提升的成本在設備維修費用總成本中也占了一定比重，不注重設備的日常使用、檢修維護工作，導致在提升安全系數上也存在一定的隱患，升級改造對提高安全運輸非常重要。
(二)主要特點及技術創新
跑車防護裝置采用霍爾傳感器和位置傳感器或軸編碼傳感器和位置傳感器來對礦車的運行位置進行檢測。當礦車運行時，傳感器就以脈沖或高低電平的形式將信號傳送給主控箱，主控箱通過PLC邏輯控制分析，得出相應的距離值，并發出相應的指令，給礦用本安型狀態報警顯示柜顯示距離和各種指示，并通過RS-485總線或硬接線的方式傳遞信號給輔助控制箱。當輔助控制器在接收主控箱發出的指令后，執行其命令，控制電動收放絞車的放行或阻擋，通過位置傳感器檢測擋車欄是否放行到位或阻擋到位，并將信號反饋給主控箱PLC。顯示柜在接收到主控箱的指令后，立刻執行顯示礦車的距離，顯示擋車欄的放行和阻擋的狀態或顯示故障代碼，語音報警等相應指令。主要是實現了巷道架空乘人裝置與斜巷提升同巷道布置的合理設計，設計為三個位置，當架空乘人裝置運行時，跑車防護裝置降至最低位;當斜巷絞車提升運行時，跑車防護裝置升至擋車位置，當礦車運行至距跑車防護裝置約50m處時，跑車防護裝置升起至行車位置位置，有效確保了安全提升保護。
(三)使用效果
通過跑車防護裝置在井下現場的實際應用，從設備使用、檢修維護、維修等方面形成一套完善的管控流程，提升了現場的安全管理。提高了在提升運輸期間的工作效率，降低了維護人員的維護強度。確保了斜巷提升運輸期間的安全系數，創造一定的經濟效益。在井下現場使用效果良好，降低了設備的故障率。
(四)使用單位及聯系方式
山東東山新驛煤礦有限公司0537-3828803。

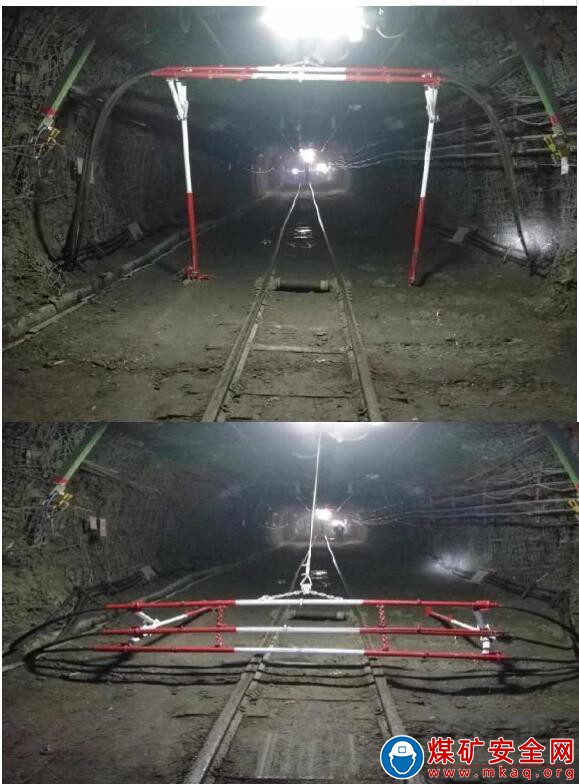

(五)效果圖
