防塵技術標準
1、凈化水幕規格
凈化水幕規格表
| 水幕管徑 | 25mm | 噴嘴間距 | 400mm |

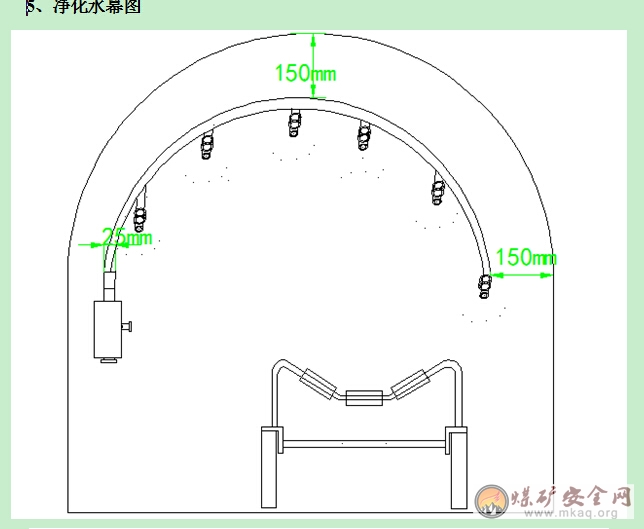

| 拱形兩端距巷壁 | 150mm | 懸掛高度 | 距頂板150mm |

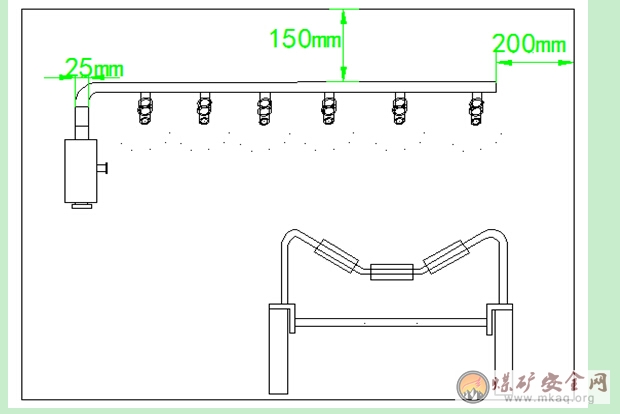

| 矩形兩端距巷壁 | 200mm | 懸掛高度 | 距頂板150mm |
| 噴嘴規格 | 6分單孔噴嘴 | 噴嘴角度 | 迎風向下45度 |
| 水壓 | 2Mpa | ||
| 采面第一道水幕位置 | 距切眼10-20m | 掘面第一道水幕位置 | 距工作面10-20m |
| 采面第二道水幕位置 | 距切眼20-30m | 掘面第二道水幕位置 | 距工作面20-30m |
| 采面第三道水幕位置 | 距順槽口50m | 掘面第三道水幕位置 | 距巷道口50m |
| 進風巷水幕位置 | 距進風口20m | 回風巷水幕位置 | 距回風口50m |
| 進風斜井 | 距井口20m |
2、轉載噴霧規格
轉載噴霧規格表
| 噴霧管徑 | 六分管 | 噴霧位置 | 卸載滾筒上方400mm；前500mm |
| 噴嘴規格 | 6分單孔噴嘴 | 噴霧角度 | 與揚塵點逆風呈30度角 |
| 噴霧控制 | 煤厚50mm自動開啟 | 噴霧支撐架、供水軟管、噴霧角度 | 螺絲調節固定 |
| 水壓 | 2Mpa | 噴霧供水閥門 | 距卸載設施機頭在30m范圍內 |
3、綜掘機風水噴霧器規格
| 噴嘴型號 | 五孔噴嘴 | 噴嘴個數 | 直線縱向布置5個 |
| 水壓 | 2Mpa | 風壓 | 0.6Mpa |
| 水管直徑 | 16mm高壓管 | 風管直徑 | 16mm高壓管 |
| 固定位置 | 搖臂兩側螺絲固定 | 噴霧角度 | 兩側外傾30度。 |
4、凈化水幕說明牌
內邊框規格：使用集團公司標準牌板。
| 水幕管理牌 | |||||||
| 編號 | 安裝地點 | ||||||
| 巷道斷面 | ㎡ | 噴頭個數 | 個 | ||||
| 距工作面 | m | 管理員 | |||||
| 檢查人 | 日期 | ||||||
| 內邊框規格：60㎝×35㎝，外邊框規格：70㎝×50㎝，白底黑字，防潮防水，不銹鋼包邊，鋁塑板。 | |||||||
