采掘機電運輸設備標識標牌

采掘機電運輸設備標識標牌

一、適用范圍

本標準適用于永煤公司所屬礦井采掘機電運輸設備各種牌板、標牌的制作及使用管理。

二、各種牌板制作使用管理標準

(一)制作標準

1、各礦井采掘工作面機電運輸設備的牌板和標牌，規格、樣式、色調、內容按統一標準管理。

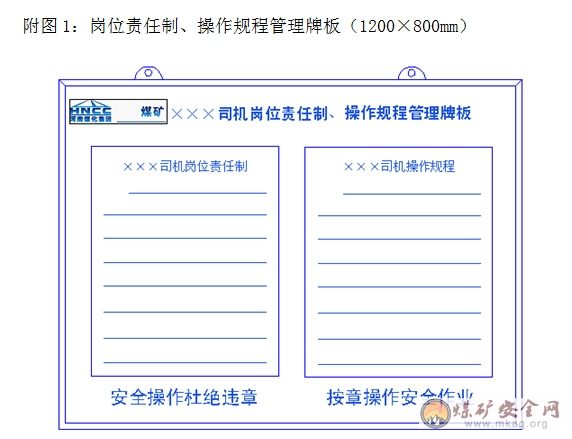

崗位責任制、操作規程、管理制度等牌板，規格尺寸統一為(寬×高)600×800mm或1200mm×800mm兩種規格，原則上統一使用600×800mm規格，內容較多時可使用1200mm×800mm。色調為白底藍字。

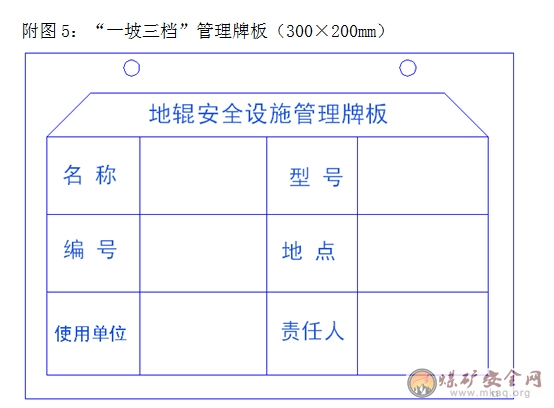

材料、配件等管理標牌采用(寬×高)200×300mm或300×200mm兩種規格(見配置圖)，色調為白底藍字。

2、采掘工作面應按照如下標準配備各種管理牌板。

3、各工種崗位責任制、操作規程、絞車管理、水泵管理等牌板均采用不銹鋼框架制作，邊框寬35mm、厚25mm,采用1mm厚鍍鋅鐵皮當底板，底板后面用不少于2根加強筋防護護底板，文字部分用寫真塑料膜紙打印。具體尺寸見附圖。

4、材料管理牌、地輥管理牌等采用1.0mm厚鋁板作底板，雙面(單面)烤漆制作，反光噴字。具體尺寸見附圖。

5、警示管理牌使用白底紅字，其余牌板統一用白底藍字。

(二)使用管理制度

1、各單位井下施工地點要按照要求制作配備統一規格的管理牌板。

2、同一施工地點的管理牌板要集中吊掛，上沿成一條直線，按照從大到小的順序排列。

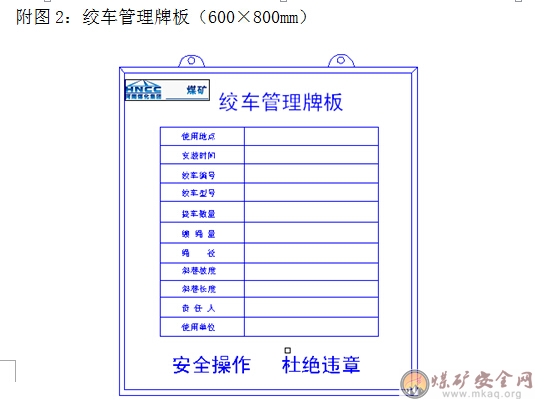

3、水泵、絞車、斜巷、消防等管理牌板需要填寫的內容要根據表格的實際尺寸使用計算機打印，字條利用透明膠布粘貼在相應的表格方框內，各表格內的字條在粘貼時要保證字體居中不出邊框，表格內的字體要擺正并上下、左右對齊，透明膠布粘貼至要做到平整無皺痕，整個表格看起來要美觀大方，表格內填寫的內容必須符合要求。

4、材料管理牌、地輥編號牌等需要手工填寫的牌板，填寫時要做好字跡規范工整不潦草，字體大小適宜不能出表格，填寫的內容要規范正確。

5、各種牌板上的文字嚴禁涂改。

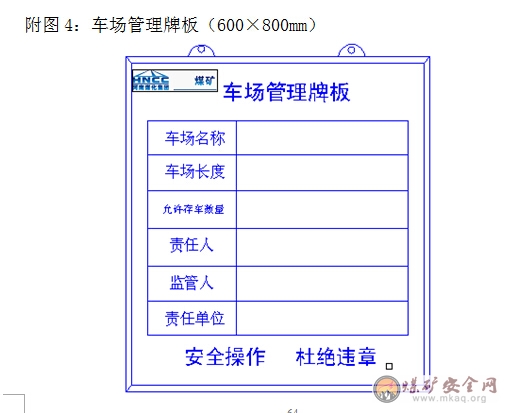

(三)各種牌板、標牌制作標準樣式見附圖

三、設備標識牌

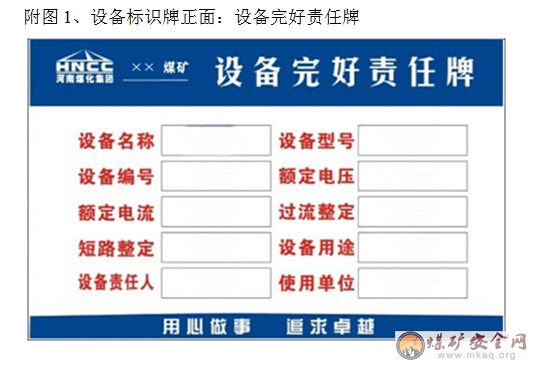

1、設備完好牌，檢修記錄卡應加裝防水卡，實行一卡一牌，防水卡應密閉嚴實，名稱、型號、編號、電壓、設備用途注明詳細、一目了然。

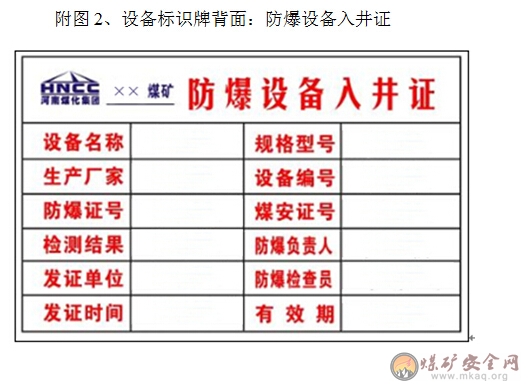

2、背面防爆入井證防爆證號、煤安證號，應與設備銘牌上一致，設備編號填寫礦統一編號，防爆證上防爆檢查人應是機電科有資質防爆檢查員簽名，防爆負責人是單位包機人。
3、各種標識牌的內容填寫字跡必須工整清晰，不得有涂改現象，字跡必須工整，不得使用連筆，內容填寫必須齊全。
4、設備完好牌現場吊掛，設備完好牌面應統一朝外，防爆入井證面朝里。統一使用塑料扎帶吊掛，吊掛位置統一綁扎在設備右側前喇叭嘴上部壓緊螺栓空隙處，塑料扎帶余量同周圍電器設備一致。
四、電纜標識牌
1、各地點使用的電纜應在電纜上每隔200m、巷道轉彎處、有分支的地點、接線盒兩端、開關進出線兩端、風門墻壁兩側等處懸掛電纜走向標識牌。

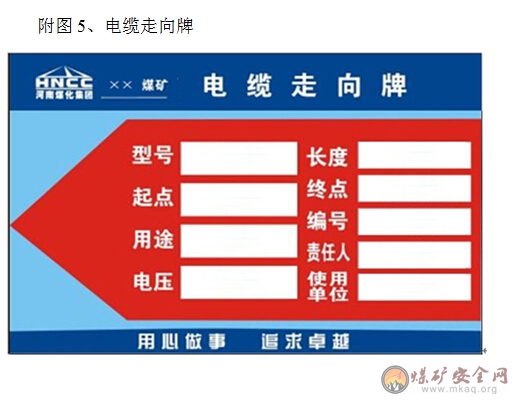

2、電纜走向牌型號應寫全稱，如70平方電纜是MY3×70＋1×25，走向牌上“起點”應是該根電纜首端接入設備的名稱，“終點”是該趟電纜最末端所控制的設備名稱。走向牌箭頭指向必須是該線路末端方向。

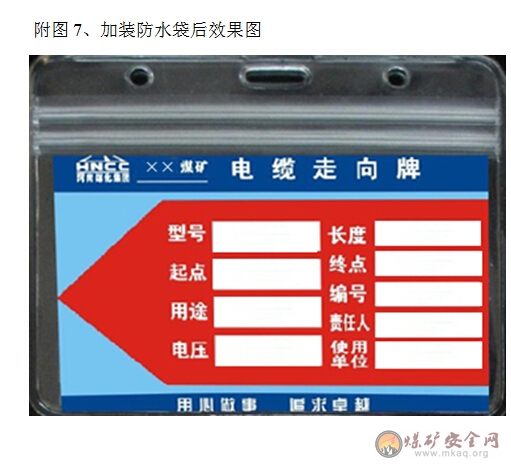

3、電纜標識牌應加裝防水卡，防水卡應密閉嚴實，走向牌吊掛位置應在設備喇叭口以外500mm處。電纜走向牌應用2根扎帶綁扎。
五、五小電器標識牌
1、五小電器責任牌內容填寫字跡必須規整清晰，不得有涂改現象，字跡必須規整，內容填寫必須齊全。

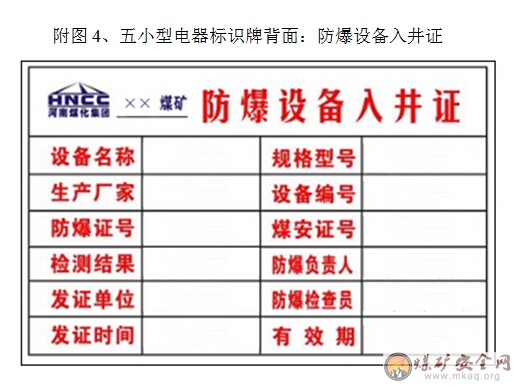

2、背面防爆入井證防爆證號、煤安證號，應與設備銘牌上一致，防爆證上防爆檢查人應是機電科有資質防爆檢查員簽名，防爆負責人是單位包機人。
3、五小電器標識牌吊掛應在該電器上方100mm處，如幾臺小型電器在同一牌板上，可以在牌板上拉一鐵絲，平行吊掛在上面。
4、電纜接線盒、照明燈、信號燈統一使用塑料扎帶吊掛，吊掛位置綁扎在右側前喇叭嘴上部壓緊螺栓空隙處，塑料扎帶余量同周圍電器設備一致。

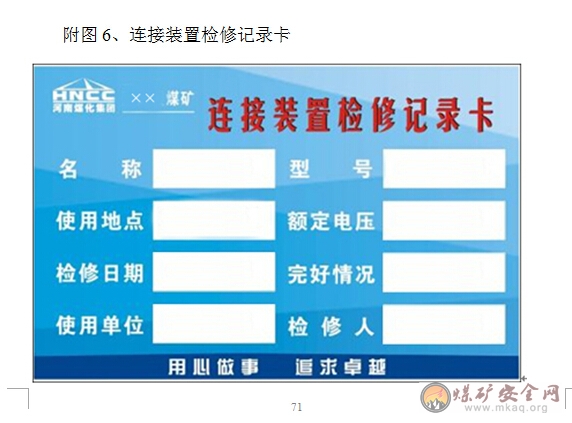

5、高壓電纜連接裝置懸掛電纜連接裝置檢修記錄卡。
六、標識牌制作標準
1、所有標識牌規格尺寸為長×寬：87 mm×55mm。

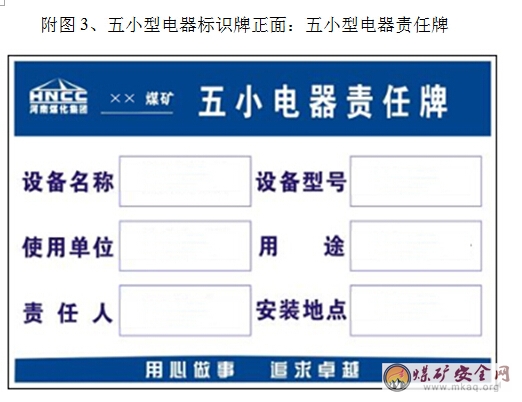

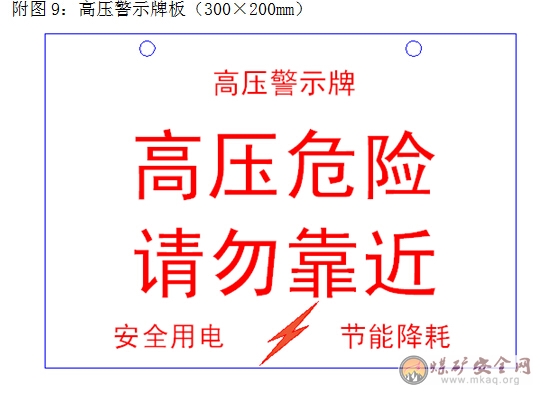

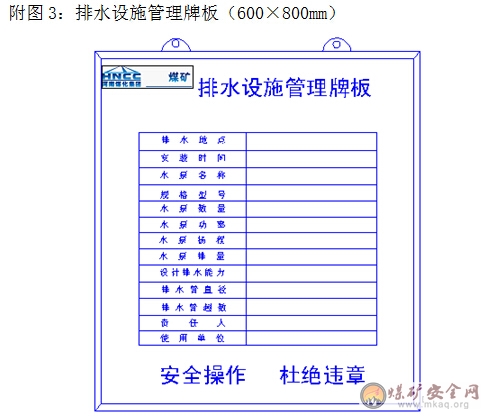

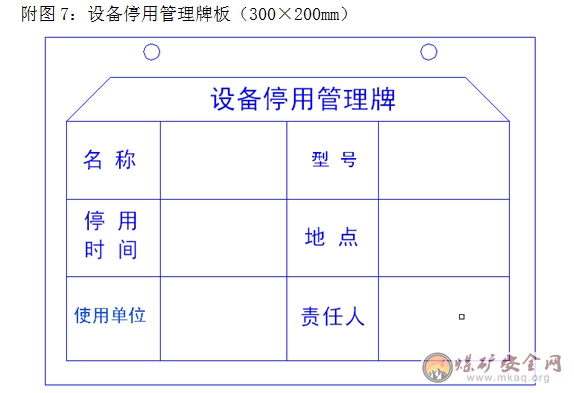

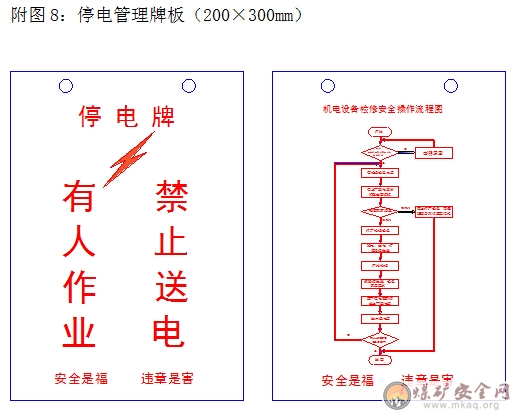

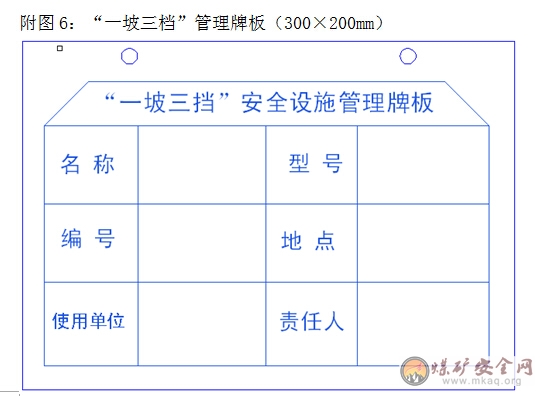

2、標識牌按如下規格進行彩色打印，具體形式見附圖。
