過橋安裝、制作標準

過橋安裝、制作標準

(一)采掘工作面過橋安裝位置

1、在采煤、掘進工作面皮帶機頭大架后不大于15m處設置一個過橋。

2、刮板機搭接在膠帶機上時，在搭接點后不大于15m處設一個過橋，在刮板機頭向后不大于15m處設一個過橋，如刮板機長度超過60m時，在刮板機中間另設一過橋。

3、膠帶機搭接在刮板機上時，在刮板機尾前方不大于15m處設置一個過橋。

4、刮板機與刮板機搭接時(綜采工作面運輸機除外)，在搭接點后不大于5m處設置一個過橋，如刮板機長度超過60m時，在刮板機中間另設置過橋。

5、膠帶機與膠帶機搭接時，在搭接點緩沖架前方不大于10m處應設置一個過橋。

6、掘進機轉載皮帶與膠帶機搭接時，在膠帶機尾緩沖架前方不大于15m處應設置一個過橋。

7、掘進巷道內安設有膠帶機或刮板機時，在鉆場、水倉或信號硐室入口處應安設一個過橋。

8、當膠帶機長度超過300m時，為確保清煤、檢修方便，應每300m設置一個過橋(如中間有鉆場或水倉時，該過橋可就近安裝，但要保證過橋之間的距離不能超過300m)。

(二)主運輸皮帶過橋安裝位置

1、采煤、掘進工作面膠帶與主運膠帶搭接時，在主運膠帶搭接點10m范圍內設置一個過橋。

2、主運皮帶搭接位置為方便檢查落煤點及溜煤槽狀況，在搭接點向機頭方向10m位置主運膠帶上應設置一個過橋。

3、在主運皮帶非行人側存放物料及配件的地點，人員需跨越處應設置過橋。

4、煤倉下口沿煤流方向向前10m位置，應設置過橋以方便觀察落煤點及檢查、檢修工作。

5、當膠帶機長度超過300m時，為確保清煤、檢修方便，應每300m設置一個過橋。

(三)過橋安裝要求

1、過橋與皮帶機之間采用螺絲或U型卡子固定牢固，嚴禁直接放置在皮帶機上。

2、所有過橋均要保證不小于500mm的過煤空間，頂部保證有足夠的行人空間。

3、過橋要求統一刷天藍色防銹漆。

4、需從膠帶下方行人的膠帶下方應安設防護設施，周邊使用不小于L40×4mm的角鐵作為框架，中間焊接不小于δ3的鋼板，長度不小于1.5m，行人高度不低于1.6m，寬度根據膠帶機機架的實際情況確定，采用卡子和機架連接。

(四)過橋制作標準

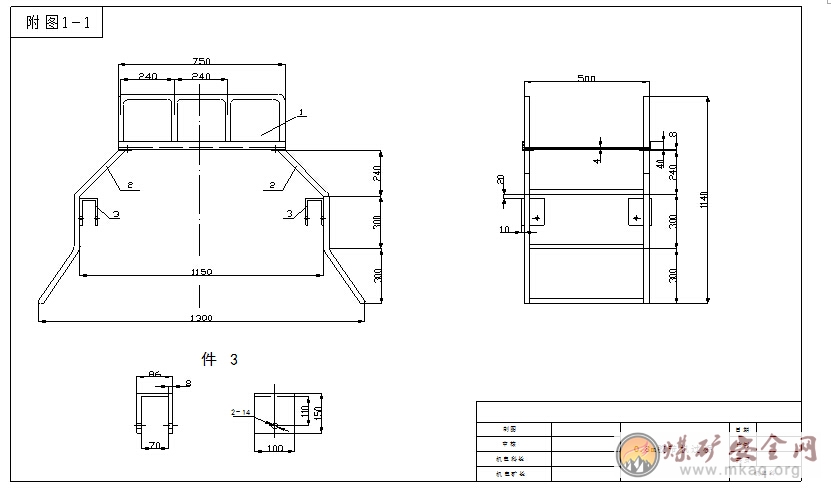

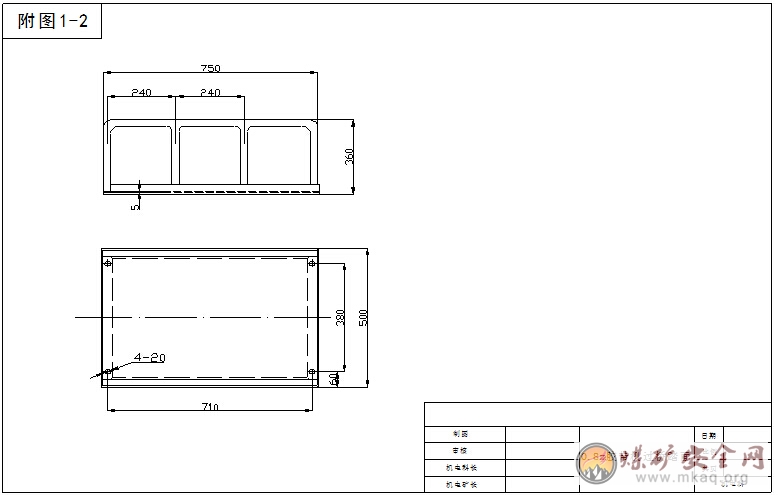

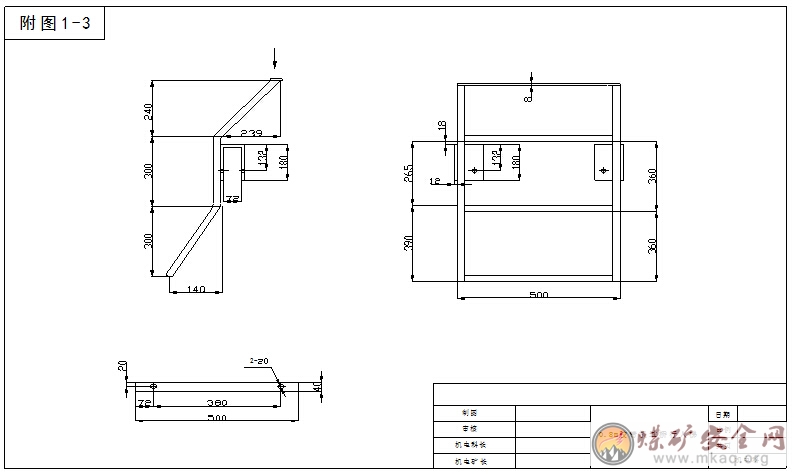

1、0.8m膠帶機過橋制作標準見附圖1

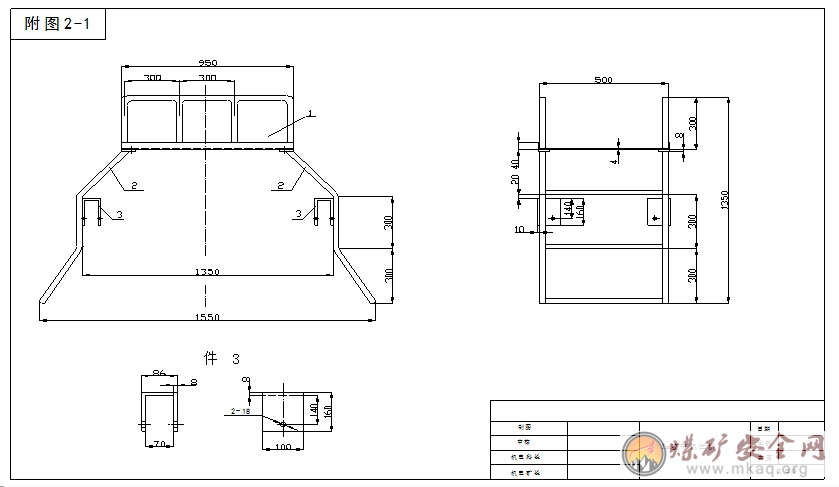

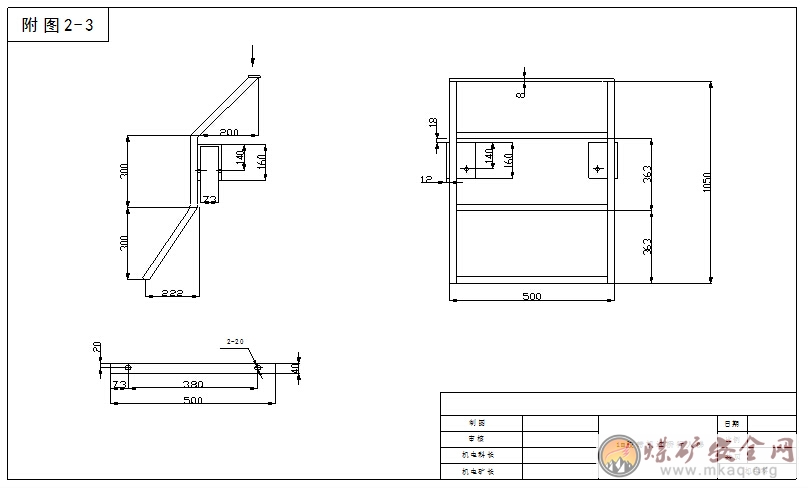

2、1m膠帶機過橋制作標準見附圖2

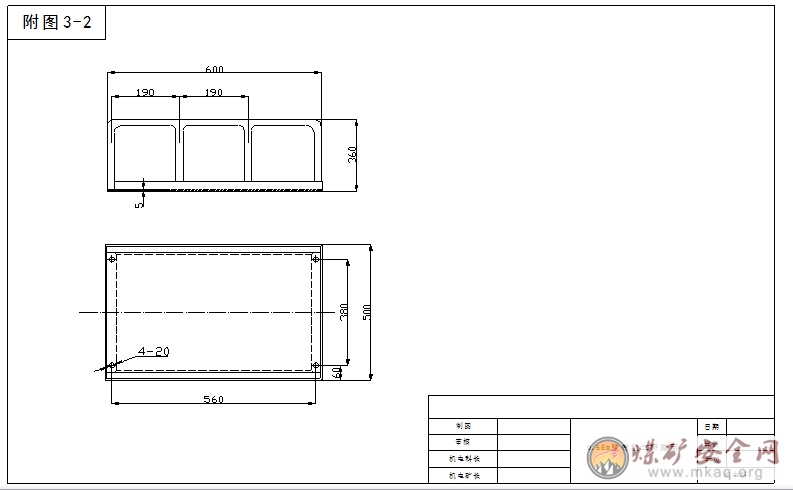

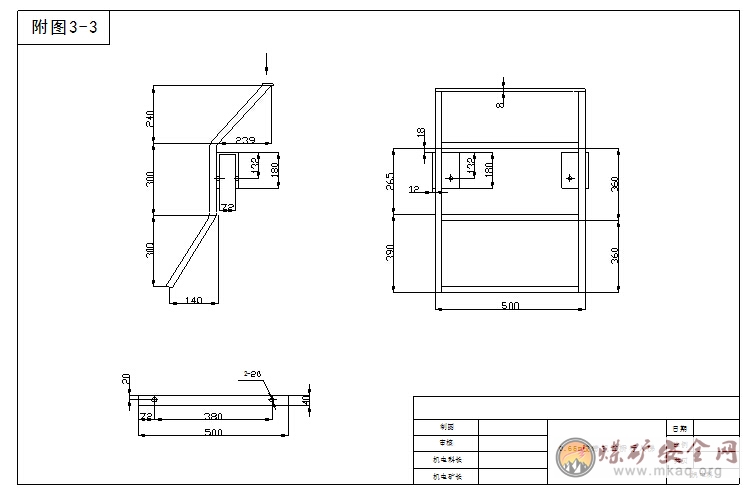

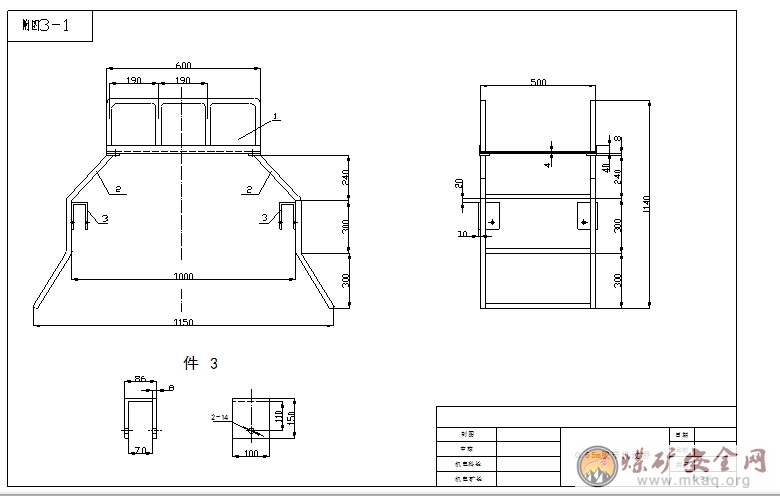

3、0.65m膠帶機過橋標準見附圖3
