      中央主扇風機司機安全技術操作規程

      作者:煤礦安全網 2013-01-24 15:00 來源:煤礦安全網

      中央主扇風機司機安全技術操作規程
      一、適用范圍
        1、本規程適用于常村煤礦中央主扇 AGF606-4.0-2.4-2 型軸流風機的操作方法和安全注意事項。
        2、本規程適用于中央主扇風機司機和有關檢修人員的操作維護之用。引用標準:《煤礦安全規程》和設備技術操作維護說明書。
      二、上崗條件
        1、熟悉煤礦“三大規程”,樹立安全第一的思想。
        2、司機必須熟悉本風機全系統的工作性能,能獨立操作和進行一般維護工作。知道主要部件的構造和動作原理,能看懂供電系統圖和主要控制線路圖,如主回路、輔助回路等。
        3、熟練掌握本風機操作系統的八種操作模式,了解各主要電器設備的技術特征和操作原理。
        4、司機必須經專門培訓考試合格,并取得合格證后,方可持證上崗,無證者不允許當值班司機和監護司機,不允許單獨操作。上班時要隨身協帶司機合格證備查。
      三、安全規定
        1、為確保礦井通風安全,主扇風機高、低壓電源的備用回路,必須做到熱備用。備用風機應處于就緒狀態。
        2、當工作風機運轉時,不允許打開備用風機風門。
        3、當檢修人員在備用風機或風道內工作時,必須將風機的控制模式打到手動狀態,以免操作失誤,造成人身事故
        4、除故障緊急停機外,嚴禁無計劃停機。
        5、對備用風機應每月切換一次,但必須經礦調度同意,并向調度室匯報,得到許可后,方可進行切換操作。
        6、若風機在10分鐘內不能完成啟動,應立即向礦調度和隊值班室匯報。
        7、當風機運轉不正常或因故障停機時,必須立即向隊值班室和礦調度匯報。
        8、要特別注意風機的振動情況。
        9、要隨時注意各軸承的溫度和噪音情況。
        10、要嚴格執行司機崗位責任制,巡回檢查制,安全責任制和操作規程,要認真做好運轉,檢查和事故記錄。
        11、主扇風機司機應每班配備兩人,一人操作,一人監護。
        12、要嚴格執行來客登記制度,做好機房的安全保衛工作。對外來參觀人員要講文明,有禮貌,請其辦理出入機房登記手續,并負責保護其人身安全。
        13、要堅持文明生產,搞好環境衛生,保持設備清潔,要保管好本機房的工具材料、備件,以及各種資料等。
      四、操作準備
        1、啟動風機前的檢查
        (1)高壓開關柜、低壓開關柜、變頻器、操作臺設備完好。
        (2)風機、主電機、液壓站、管路等無異常。
        (3)風機軸承、電機軸承、繞組溫度,風機1、2級扇葉振動值無異常。
        (4)設備旋轉部位無異物。
        (5)1#、2#油站運轉正常,無異常情況且無報警。
        2、送電
        (1)低壓送電
        1)1#潤滑站合閘。
        2)2#潤滑站合閘。
        3)1#變頻器輔助電源合閘。
        4)2#變頻器輔助電源合閘。
        5)直流屏合閘(1#、2#低壓柜各一個)。
        6)UPS供電合閘。
        7)1#變壓器合閘
        8)2#變壓器合閘
        9)1#電機1-4#冷卻風機合閘。
        10)2#電機1-4#冷卻風機合閘。
        (2)高壓送電
        1)1#直流屏:QF1-3,1QF1-2,2QF1合閘。
        2)2#直流屏:QF1-3,1QF1,2QF1,2QF4合閘。
        3)高壓配電室用專用手把將1#6KV進線柜小車搖進,搬動儲能開關給開關儲能。
        4)儲能完畢后搬動控制開關到合閘位置使開關合閘,電壓表有6KV電壓指示。
        5)高壓配電室用專用手把將2#6KV進線柜小車搖進,搬動儲能開關給開關儲能。
        6)儲能完畢后搬動控制開關到合閘位置使開關合閘,電壓表有6KV電壓指示。
        (3)UPS送電
        1)UPS柜的斷路器合閘(兩個UPS的供電開關)
        2)UPS無報警聲,電池顯示滿狀態
        (4)PLC柜送電和操作臺送電狀態
        1)主PLC柜的斷路器QF、Q1-Q5合閘,且PLC模塊上無紅燈告警。
        2)1# PLC柜的斷路器Q1-Q4、Q7、Q8合閘,且PLC模塊上無紅燈告警。
        3)2# PLC柜的斷路器Q1-Q4、Q7、Q8合閘,且PLC模塊上無紅燈告警。
        4)操作臺的所有斷路器Q1-4合閘。(共4個)
      五、操作介紹
        1、本系統共有兩種操作方式:A、手動;B集控。
        手動:在操作臺上操作,檢修、應急時才用。
        集控:在電腦上操作,正常應用。
        2、本系統在兩種操作方式均有兩種操作模式:
        模式一:正常倒風機運行或模式二中有任何一設備出問題時運行;
        模式二:正常倒風機運行或模式一中有任何一設備出問題時運行;
        3、正常運行中,有兩種運行方式:
        方式一:模式一正常使用,1#風機運行,2#風機熱備;
        方式二:模式二正常使用,2#風機運行,1#風機熱備。
      六、手動運行操作:
        1、手動操作方式選擇

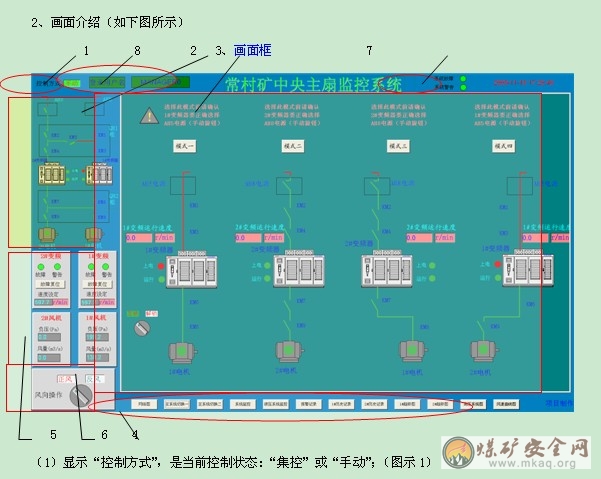

        (1)顯示“控制方式”,是當前控制狀態:“集控”或“手動”;(圖示1)
        集控:用電腦操作;“手動”:即手動操作,用臺面旋鈕和按鈕操作。
        (2)系統控制圖狀態顯示(圖示2),此圖可以反映出:整個系統一次控制回路圖、當前運行的設備和帶電的設備,綠色表示不帶電,紅色表示帶電。
        (3)顯示1#、2#變頻器的總警告和總故障,詳細故障可在觸摸屏中查詢。指示燈綠色為正常;警告時,黃色閃爍;故障時,紅色閃爍。兩個“故障復位”按鈕(運行中鼠標靠近按鈕有說明),變頻器故障解除之后,在“集控”狀態時,對應單擊“故障復位”按鈕可以相應復位變頻器一些的普通故障報警(警告報警只有消除才能正常;特殊的故障解除后,需要斷電后再上電才能消除報警);速度設定:可設定1#、2#變頻器的的運行速度;顯示1#、2#風機的負壓和風量。(圖示5)
        (4)風向操作,單擊旋鈕可以控制電機的正/反轉,從而控制“正風”或是“反風”,需特殊“用戶”登錄。(圖示6)
        (5)顯示整個系統的警告和故障:指示燈綠色為正常;警告時,黃色閃爍;故障時,紅色閃爍。(圖示7)
        (6)畫面下面的按鈕,單擊可選擇顯示相應的畫面。(圖示4)
        (7)“畫面框”顯示所選的畫面,單擊畫面選擇按鈕(圖示3),所選的畫面可在此框中顯示。例:單擊“系統監控”按鈕,“畫面框”中顯示圖示3中的畫面。
        (8)顯示當前已登錄的用戶。在運行系統中,按“Ctrl+L”鍵可顯示“系統登錄”對話框,在“登錄”處填寫用戶名,“口令”處填寫密碼,然后單擊“確定”按鈕,即可登陸。在(圖示8)處,將顯示已登錄的用戶名;若已有用戶登錄,按“Ctrl+L”鍵,“系統登錄”對話框顯示,單擊“退出登錄”,可退出當前已登錄的用戶。

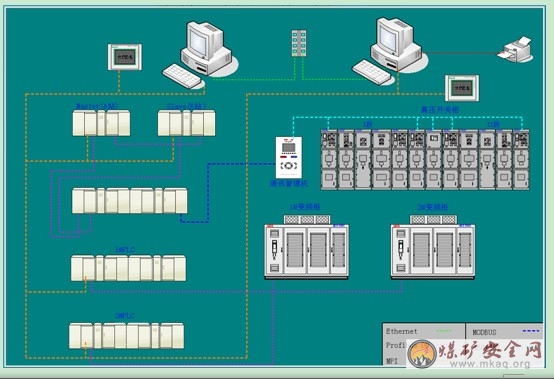

        (9)顯示網絡拓撲結構,單擊“網絡圖”按鈕,可顯示本系統的整個網絡結構。如圖:

        操作完畢,單擊“退出”按鈕,返回畫面“主系統切換一”中。

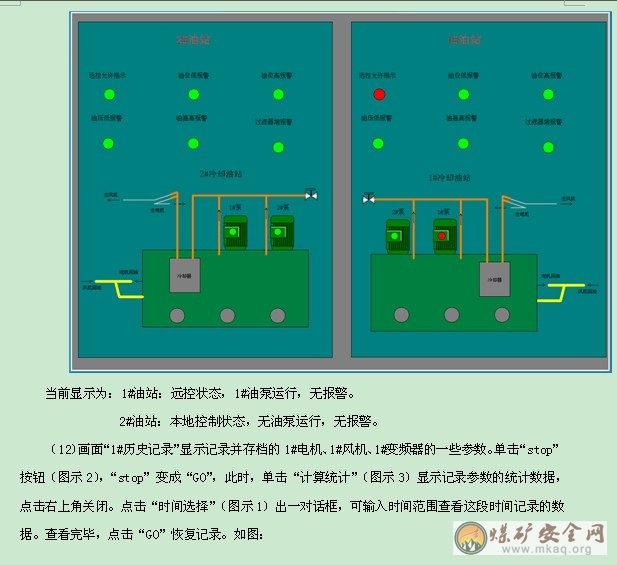

        (11)畫面“潤滑系統監控”顯示1#系統油站和2#系統油站,油泵上的指示燈綠色表示停止,紅色表示運行;遠控運行指示燈綠色表示本地控制,紅色表示遠程控制,指示本地控制時,操作油站的啟/停需到油站現場操作箱上操作(操作說明見“油站說明書”),指示遠控允許時,可在操作臺上操作,當系統操作為”手動”時,可在操作臺上通過操作按鈕操作1#和2#油站系統啟/停控制,當系統操作為”集控”時,可在模式中通過模式中的操作按鈕控制1#和2# 油站系統啟/停。其他報警指示燈,綠色為正常,黃色閃爍為報警。圖示如下:

        1#變頻器由冷備轉熱備:
        (3)操作,單擊按鈕“投QH1段”,點下持續大約1秒,此時,KM1和KM3為閉合狀態,進行下一步。
        (4)操作,單擊“上電”,按鈕指示燈為紅色,變頻器開始充電;單擊“啟動油站”按鈕,按鈕指示燈為紅色,油站啟動。
        (5)等待大約36秒,主電源斷路器(AH5)閉合,查看“熱備完成”指示燈,若指示燈變為綠色:變頻器熱備未完成,若指示燈為紅色:1#變頻器熱備完成!
        若要解除熱備:直接操作步驟18——步驟20

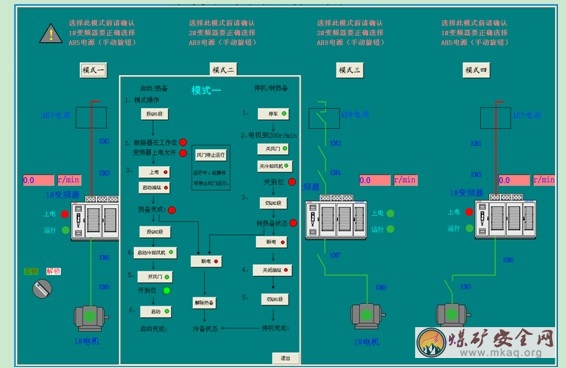

        模式一運行操作:
        (6)單擊“投QH2段”,進行下一步。
        (7)單擊按鈕“啟動冷卻風機”,按鈕指示燈變為紅色,電機冷卻風機啟動,進行下一步。
        (8)單擊按鈕“開風門”,按鈕指示燈變為紅色,風門開始打開;風門開到位時,“開到位”指示燈變為紅色。同時,“開風門”按鈕指示燈變為綠色,風門運行停止,進行下一步。
        (9)單擊按鈕“啟動”,按鈕指示燈變為紅色,電機電流開始上升,風機開始啟動。當風機達到設定速度時,模式一啟動完成!
        (10)如果要退出此畫面,單擊按鈕“退出”,可退到“主系統切換一”畫面中。
        停機操作:(以下為正常停機操作)
        (11)先進入子畫面“模式一”中。
        (12)單擊按鈕“停車”,速度開始下降,風機開始停車。
        (13)當風機轉速降到200r/min時,單擊按鈕“關風門”,按鈕指示燈變為紅色,風門開始關閉。單擊按鈕“關冷卻風機”,按鈕指示燈變為綠色,電機冷卻風機停止。
        (14)查看風門狀態,“關到位”指示燈變紅色,說明風門關到位(不到位為綠色)。
        (15)1#變頻器由運行狀態轉為熱備狀態!
        1#變頻器熱備解除:
        (16)單擊按鈕“斷電”,按鈕指示燈變為綠色,主電源斷路器(AH5)斷開,“熱備完成”指示燈變為綠色。
        (17)單擊按鈕“關閉油站”,按鈕指示燈變為綠色,油站關閉完成。
        (18)1#變頻器熱備解除完成!
        1#變頻器冷備狀態
        3、模式二:使用設備AH8—2#變頻器—2#風機系統
        (1)點擊“主系統切換一”,進入模式1-4畫面。
        (2)在畫面區,單擊“模式二”按鈕,畫面中將出現子畫面“模式二”。
        (3)步驟3——步驟18,與模式一的操作方式相同,按“模式二”中的操作流程操作,可實現2#變頻器由冷備轉熱備;
        模式二運行操作!
        2#變頻器由運行狀態轉為熱備狀態!
        2#變頻器熱備轉冷備狀態!
        4、巡查
        (1)在高壓室依次查看1#進線柜、1#避雷器、1#變壓器柜、1#風機開關柜、聯絡柜、聯絡隔離帶電壓互感器柜、2#風機開關柜、2#變壓器柜、2#避雷器、2#進線柜、2#變頻器柜、1#變頻器柜上的電壓、電流表、指示燈指示是否正常,有無故障顯示。
        (2)在低壓室查看主PLC柜、1#PLC柜、2#PLC柜、低壓柜AA1、低壓柜AA2、直流電源柜、
        (3)在顯示器上隨時查看電機溫度、進線電壓、進線電流、風機溫度、風機震動、負壓、風量有無異常。
        (4)在顯示器上查看潤滑站監控有無報警,報警記錄有無故障報警。
        (5)查看運行變壓器冷卻風扇運行情況。
        (6)風機運行中檢查油站出口油溫保持在35℃-45℃之間,最高油溫不得超過50℃。
        (7)檢查油站進出口管路上接有雙針、雙管壓力表。當過濾器壓差超過0.1MPa時,應人工切換至備用濾芯工作,更換工作濾芯。
        (8)檢查油箱內最低油位處,如發現有水,應打開油箱下部閥門將水放出。
        (9)油箱內油溫低于15℃時,啟動加熱器,油溫升至30℃時關閉加熱器。
        (10)冬季室溫低于15℃時,應將備用風機的油站加熱器啟動,以便隨時可以啟動備用風機。
