機電隊中央泵房水泵自動化操作規程
機電隊中央泵房水泵自動化操作規程
一、人工電動操作
1、啟泵前的準備：
在手動操作前首先檢查一下高爆開關、PLC就地柜是否帶電，按下PLC就地柜的就地方式按鈕，待就地方式指示燈亮，就滿足水泵的啟動條件
2、水泵啟動
1）、按下操作箱上球閥開按鈕，待球閥開到位，觀察負壓表。
2）、等到負壓滿足水泵啟動條件，按下電機啟動按鈕，待電機開關合閘后，觀察壓力表，待壓力正常，按下球閥關按鈕，球閥自動關到位。
3）、待壓力表顯示的壓力正常后，按住電動閘閥開按鈕等到電動閘閥開到位，松開閘閥開按鈕。
4）、水泵啟動正常后，再巡檢一下水泵的球閥、閘閥，電機等設備是否正常。

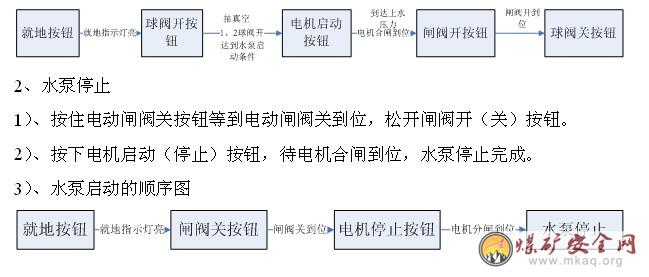

5）、水泵啟動的順序圖
二、水泵PLC柜一鍵啟停
1、啟動前準備：
在水泵PLC柜一鍵啟停前首先檢查一下高爆開關、PLC就地柜、PLC集控柜是否帶電，按下PLC就地柜的就地方式按鈕，待就地方式指示燈亮，就滿足水泵的啟動條件。
2、水泵PLC一鍵啟動
1）、按下水泵PLC上的啟動按鈕，觀察水泵球閥、負壓表、電機、閘閥的運行情況，各種參數正常水泵就正常啟動。

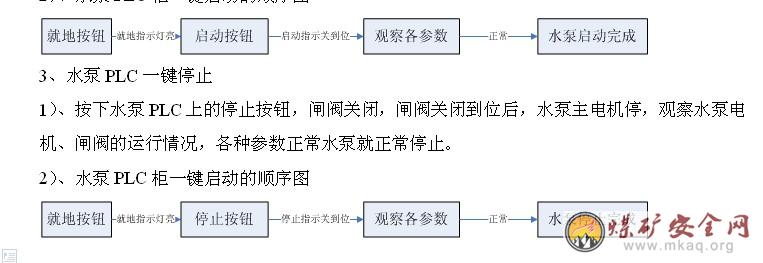

2）、水泵PLC柜一鍵啟動的順序圖
三、水泵的自動方式
1、啟泵前的準備：
在水泵PLC柜自動方式前首先檢查一下高爆開關、PLC就地柜、PLC集控柜是否帶電，在水泵上位機上設置好水位，按下PLC就地柜的自動方式按鈕，待自動方式指示燈亮，等待啟泵和停止。

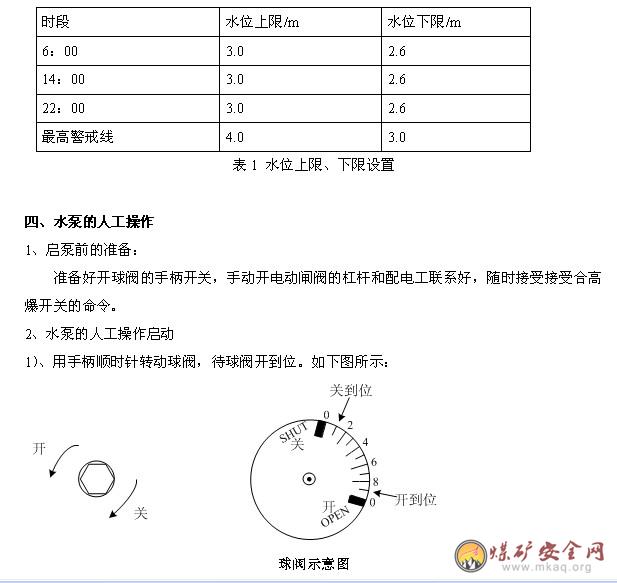

在峰時、平時、谷時分別設置啟泵/停泵水位如表1：
2）、觀察真空表，達到啟動電機條件時，給變電所工作人員（給配電工發）一個信號。
3）、變電所工作人員（配電工）接到命令，合上相對應的高爆開關，觀察壓力表
4）、待壓力表達到水泵上水的數值（正常壓力）時，開始用杠桿開啟閘閥，把閘閥開到位。
5）、等閘閥開到位后，再用球閥的手柄逆時針的轉動球閥，待球閥關到位，水泵啟動完畢。
3、水泵的人工操作啟動（手動操作水泵停車）
1）、用杠桿開啟（關閉）閘閥，把閘閥開到位后給變電所得工作人員（配電工），一個停泵的信號。
2）、變電所得到后信號，分掉高爆開關，水泵停止完畢。
五、水泵啟停過程中的應急狀況的處理
1、就地方式下按鈕不起作用
1）、PLC柜可能沒有送點，把電送上。
2）、PLC柜CPU處于停止狀態，把CPU打到RUN狀態。
3）、PLC柜沒有打到“就地”位置，把PLC打到就地狀態。
2、一鍵啟停過程無反應。
1）、集控柜是否送上電。
2）、察看PLC就地柜的故障指示燈是否亮，如有故障，按下復位鍵或重啟一下PLC就地柜。
3、特殊狀況：斷掉PLC就地柜的電源，手動處理水泵的啟停。
