皮帶輸送機單向托輥
一、技術背景
上運皮帶輸送機在煤礦應用非常廣泛，一旦斷帶后下滑危害很大，嚴重影響生產，甚至機毀人亡。單向托輥是專門為防止上運皮帶輸送機斷帶下滑研制的專利技術產品，能夠可靠防止上運皮帶機斷帶下滑惡性事故的發生，同時能防止上運皮帶輸送機逆轉事故發生。
二、研究內容
1.基本原理
單向托輥的工作原理是利用托輥運轉的單向性，在皮帶機向前運轉時，單向托輥同普通托輥一樣正常旋轉。當皮帶機斷帶后往下滑動，而單向托輥的特殊內部結構使其不能反向旋轉，保持靜止不動，下滑的上膠帶與單向托輥呈滑動摩擦狀態。查機械手冊和試驗可知，上膠帶與單向托輥(鋼)之間動靜滑動摩擦系數在0.4--0.6之間，其摩擦力大于煤礦一般上運皮帶機(斜度一般小于200)的重力下滑分力，使上膠帶(包括負載)不會下滑。

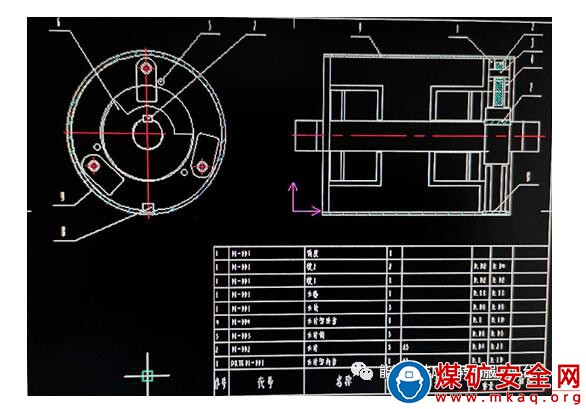

單向托輥設計圖
2. 特點
單向托輥與一般斷帶抓捕器相比的獨特優點：
(1)不需要安裝任何傳感器去采集斷帶信號，不會誤動作。
(2)不需要清煤和其它附加動作，結構簡單，安裝方便。
(3)不會在工作中和執行中損壞膠帶。
(4)不需要做任何土建礦建工程。
(5)不需要工作機構執行后解鎖，斷帶對接后即可運轉。
三、應用效果
單向托輥的安裝數量主要根據上運皮帶輸送機的斜度來計算，其使用不會影響皮帶機在檢修或換帶時的逆轉開機。
該技術產品已在某些局礦獲得使用，某礦在皮帶機安裝本單向托輥后，曾發生斷帶事故，斷帶后的上膠帶被成功阻止住，沒有下滑。
單向托輥的內部增加結構不復雜，投資不大，每個托輥成本比普通托輥貴10%左右，其增加機構壽命很長，可多次反復使用。
