新型供液管路敷設托架的研究與應用

　　一、項目背景

　　傳統礦井工作面供液管路采用管鉤吊掛方式敷設，需在幫部打固定錨桿，用工量大且固定錨桿無法回收再利用，造成材料浪費。由于巷道幫部凸凹不平直，管路吊掛也不夠平直，不夠美觀，管路無固定，安全系數低。為解決傳統管鉤吊掛管路方式存在的缺陷，技術人員設計研發了一種新型供液管路敷設托架。

　　二、研究內容

　　根據設計圖紙(見圖1)，用10#槽鋼加工制作新型管路敷設托架。該托架為分體組合式便于快速安裝、檢修及回撤，且管路敷設平直美觀。

　　圖1 設計圖紙

　　其特點是：管路采用卡箍進行固定牢靠，不易滑脫，安全穩固性能好，安全系數優于傳統管鉤吊掛方式。

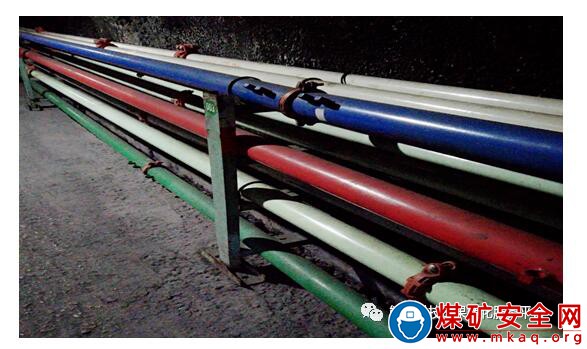

　　圖2 現場安裝圖

　　三、應用效果

　　新型供液管路敷設托架已在國源公司61605工作面推廣應用，效果良好，周邊礦井紛紛派人到該礦參觀學習應用。

　　該新型托架方便了管路安裝、檢修及回撤，且減少安裝工作量和材料消耗，節約材料及安裝、檢修和回撤工作量成本約10萬元/1000米。

　　采用該新型供液管路托架方式敷設管路，安裝效果平直美觀且標準化程度高方便，具有很好的推廣應用價值。
