帶扣斜連接結構式織物輸送帶
一、技術背景
目前，現有織物輸送帶主要存在以下缺點：
1.輸送帶通過輸送帶扣連接，接頭處只能達到帶體額定拉伸強度的70%左右，容易造成接頭處的斷裂;
2.輸送帶接頭直接通過輸送帶扣連接，輸送帶扣與帶體垂直布置，受力更加集中，長時間在高強度拉力的工作條件下， 輸送帶扣與帶面容易出現拔脫，造成斷帶;
3.輸送帶扣與帶體垂直布置，由于輸送帶中間的托輥承載70%的物料重量，兩側托輥各承載15%，這樣輸送帶扣與各個滾筒托輥直線撞擊擦過，導致輸送帶扣中間部分磨損嚴重;
4.輸送帶主要采用的刮板式清掃器安裝在卸載滾筒的下方，清掃器的刮板與輸送帶扣直線撞擊過去，導致輸送帶扣和清掃器刮板磨損嚴重。
二、產品介紹
織物輸送帶用帶扣斜式連接結構，屬于織物輸送帶連接扣技術領域， 是一種采用傾斜結構布置，能夠有效增加輸送帶額定拉伸強度，減少受力集中，避免斷帶，降低輸送帶扣的磨損。織物輸送帶用帶扣斜式連接結構，所采用的技術方案為織物輸送帶通過織物輸送帶扣連接，織物輸送帶扣之間貫穿有串條， 織物輸送帶的接頭端為斜邊，斜邊與織物輸送帶帶邊的夾角為45°，沿織物輸送帶的接頭端依次釘上斜式輸送帶扣，本技術廣泛用于織物輸送帶的接頭連接。

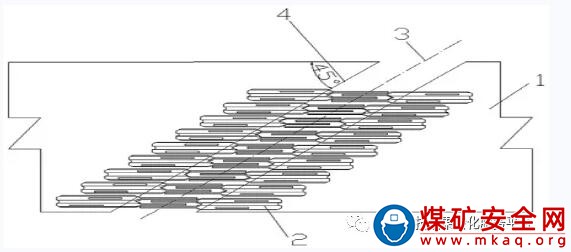

1.織物輸送帶用帶扣斜式連接結構，包括織物輸送帶，織物輸送帶通過輸送帶扣連接，輸送帶扣之間貫穿有串條，織物輸送帶的接頭端為斜邊，斜邊與織物輸送帶帶邊的夾角為45°，沿織物輸送帶的接頭端依次釘上斜式輸送帶扣。
2.織物輸送帶用帶扣斜式連接結構，串條的外部注塑有塑料層。
三、優勢特點
為解決現有技術存在的技術問題，提出了一種采用傾斜結構布置，能夠有效增加額定拉伸強度，減少受力集中，避免斷帶，降低輸送帶扣磨損的織物輸送帶用帶扣斜式連接結構。
織物輸送帶接頭采用斜邊設計，斜邊與輸送帶帶邊的夾角為45°，使輸送帶扣沿斜邊進行布置，能夠有效減少接頭處的受力集中，避免輸送帶扣拔脫，并且提高了接頭的額定拉伸強度，同時由于輸送帶扣呈傾斜布置，輸送帶扣與滾筒及刮板斜擦過去，這樣能夠大大降低磨損，延長膠帶、托輥及刮板的使用壽命。
