EBZ260H懸臂式掘進機安全防護綜合改造

　　一、項目背景

　　以前新設備到礦時沒有頂棚，在井巷作業時對人員和設備存在重大安全隱患;綜掘機配套二運無法使用，改用梭車接煤，接煤過程中梭車經常會將尾部電控箱和電機架撞變形，甚至底座螺栓斷裂，存在嚴重的安全隱患;使用過程中由于矸石等，濺出碰砸造成截割升降油缸回油管變形、焊口漏油、油管損傷等;綜掘機無滅火器存放處，存在嚴重安全隱患。

　　二、研究內容

　　技術人員通過對原設備狀況結合現場使用情況進行認真分析后提出了改造方案，其過程如下：

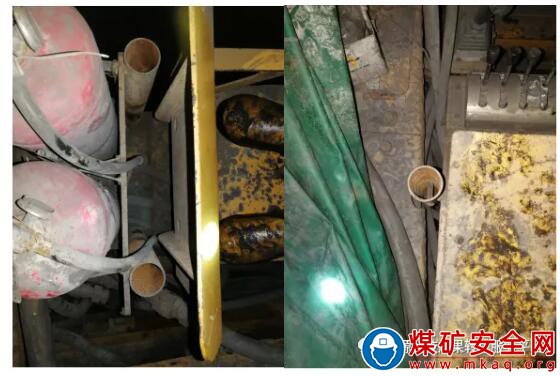

　　1.設計掘進機防護頂棚，保障作業人員和設備安全。頂棚由4根鋼管作為支柱，頂部用3毫米鋼板，四周由40毫米角鋼做支架，頂棚支架由空管焊接機身，并做兩擋調節高度，可根據巷道高度和使用情況調節頂棚高度;為了方便駕駛員觀察頂部情況，頂棚設計有40公分可推拉頂，需要時可拉開，視線更廣。

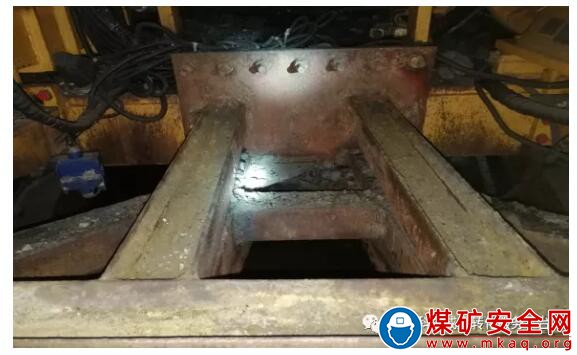

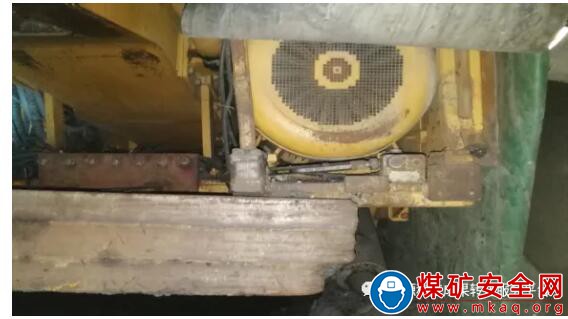

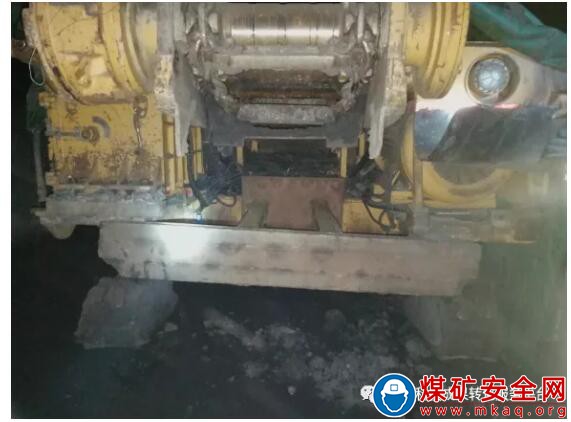

　　2.掘進機防撞梁設計，保證設備安全。考慮巷道高低起伏及梭車裝料端寬度，防撞梁設計距離地面80公分，防撞梁面寬40公分，可在寬80-120公分，長2米范圍保護掘進機電控箱和電機不被梭車撞。既能保證掘進機電控箱和電機不被撞壞，又能保證正常裝料。

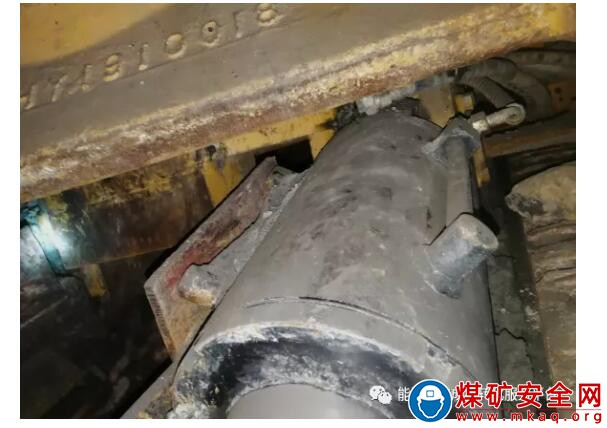

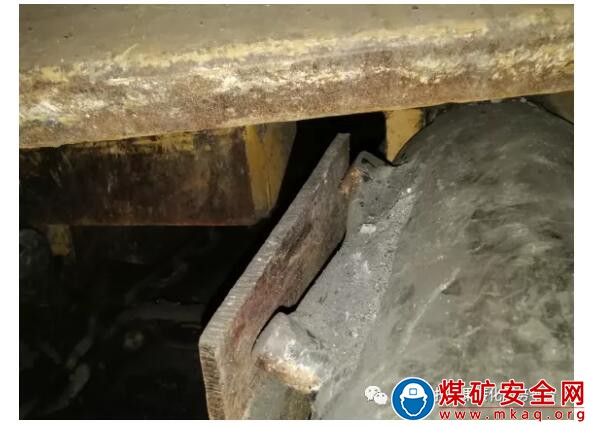

　　3.防止后期矸石濺出損壞油缸，矸石堆壓損壞油管等，特設計了油缸護板，和防矸石飛濺護板如下圖所示。

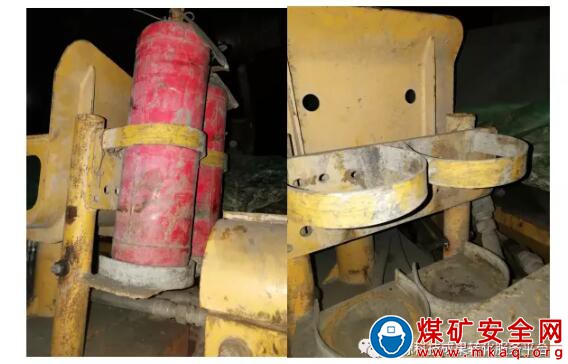

　　4.設計存放滅火器的支架，存放、拿取方便快捷。經過對比分析將滅火器支架設計與駕駛證椅背后，空間足，方便快捷可取。如下圖。

　　三、應用效果

　　設備改造后，保證了作業人員安全，也防護頂部墜物砸傷設備。兩擋高度調節可使用不同高度巷道，方便快捷。頂部推拉設計可根據現場環境調節，增加視角范圍，安全系數更高。

　　加裝防撞梁后，減少了撞壞設備現象，延長了油缸使用壽命，減輕了檢修人員勞動強度，節約了材料成本。實際生產中效果非常明顯。

　　該設計簡潔實用，解決了設備的安全隱患，保障了正常安全生產。

　　產品實際應用圖
