棧橋底板自動化清洗裝置

　　一、項目背景

　　某選煤廠共有膠帶機棧橋14條，每天在膠帶機運行過程中有清掃器清下或者托滾帶下的末煤或煤泥掉落在棧橋內地面上，掉落的過程中有部分粉塵會揚起，嚴重影響了崗位人員的健康、也對環境造成了污染。現有專門的清掃人員對棧橋內每天打掃，設備運行時，考慮到人員安全等因素，只能在設備停機時進行清掃，這就造成停機后煤量大，清掃工作量加大，環境污染也更加嚴重，為了改進這一現狀，選煤廠決定對棧橋研究安裝棧橋底板自動化清洗裝置。

　　二、研究內容

　　1.技術路線

　　利用PLC控制系統研制全自動清掃裝置，該裝置分布安裝在棧橋內膠帶機下方，由PLC順序控制電磁閥開關達到自動清掃的目的。在棧橋機尾安裝一臺排污泵，采用液位控制，棧橋內清下的煤流入排污泵坑，排污泵高液位自動起機，把煤泥水打至濃縮池進行水處理。

　　2.工作原理

　　在膠帶機走廊非行人側鋪設一根Ф32管道為主管道，主管道水取自系統清掃水，主管道在膠帶機下方每間隔3米設一個分支，每一個分支處安裝一個防爆電磁閥、四個鴨掌噴頭。在膠帶機機頭位置安裝一個配電箱，配電箱內安裝PLC控制器、電源、繼電器等，防爆電磁閥接至配電箱內繼電器接點處，由PLC控制繼電器來操作電磁閥。PLC控制器做編程，手動模式下由觸摸屏控制程序起動，自動模式可以直接接至膠帶機運行系統，跟據膠帶機起停來控制清掃系統的起停。

　　手動模式：每班生產時，由崗位人員操作系統起動，清掃裝置共分兩組，從機頭至機尾，奇數為第一組，偶數為第二組。程序起動后，第一組電磁閥打開，清掃工作開始，清掃3分鐘后(時間可以設置)，第一組電磁閥關閉，第二組電磁閥打開，再次清掃3分鐘后，第二組電磁閥關閉，第一組電磁閥打開，如此循環，把棧橋內皮帶下方的煤清至棧橋機尾泵坑，經過排污泵自動起停，把煤泥水打至濃縮池處理，達到清洗棧橋的目的。

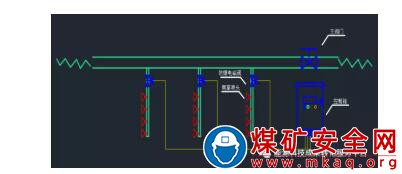

　　圖1：自動化清洗裝置示意圖

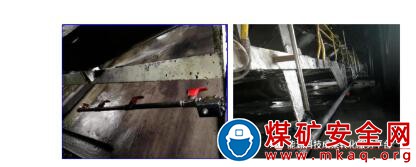

　　圖2：自動化清洗裝置現場安裝圖

　　圖3：自動化清洗裝置現場安裝圖

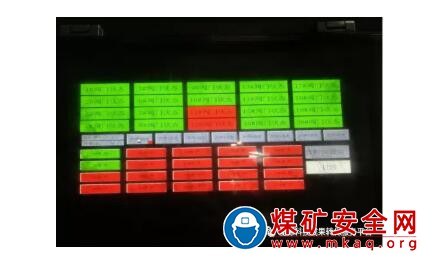

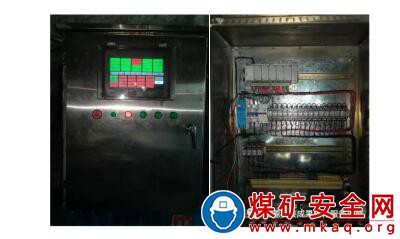

　　圖4：人機控制現場圖

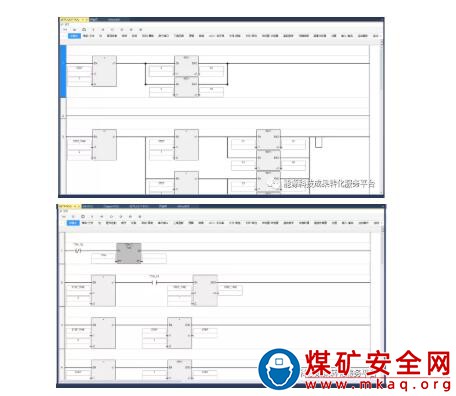

　　圖5：PLC控制圖

　　三、應用效果

　　1.安裝了棧橋底板自動化清洗裝置后，清掃器清下或者托滾帶下的煤可以在生產過程中直接被清掃裝置的清掃水沖至機尾排污泵處，避免了在末煤落下時造成的粉塵污染，減少了清掃人員的配置。

　　2.棧橋自動清掃裝置安裝前，該選煤廠14條棧橋每天需安排清掃人員共8-10人，安裝后，每年可節約人工費用約50萬元。

　　該成果可以在所有使用膠帶機的廠礦推廣應用。
