斜巷氣動擋車器滾動輪防磨損裝置研制與應用

　　項目背景

　　某礦IV3采區皮帶下山14°施工，利用斜巷絞車運輸，絞車安裝位置為偏軌道中安裝,導致鋼絲繩與變坡點“磕頭蟲”阻車器受力硬摩擦，不久就會將擋車器一側磨掉，擋車器報廢，還加快了鋼絲繩的磨損速度，而且極易造成擋車器受力斷裂彈起傷人事故。

　　二、成果內容

　　1.基本原理

　　加滾動裝置后由原來硬摩擦改成滾動摩擦，降低摩擦系數。

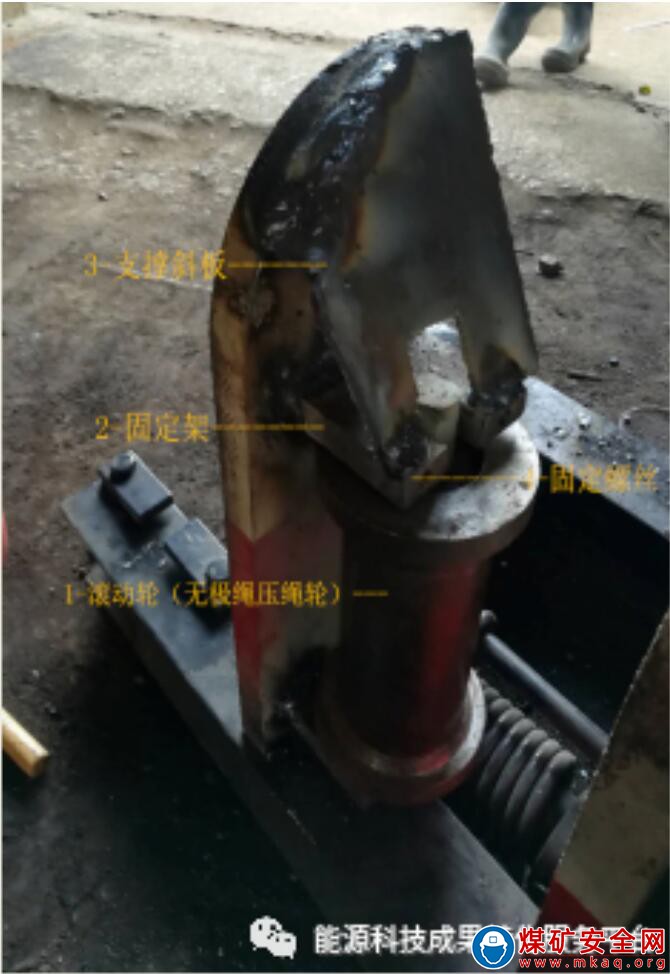

　　2.結構組成

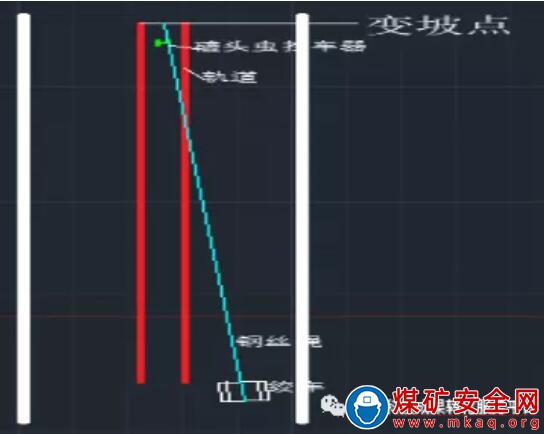

　　現場示意圖

　　(1)滾動輪：采用無極繩絞車壓繩輪。

　　(2)固定架：焊接到擋車器上，根據鋼絲繩受力方向選擇焊接位置。

　　(3)支撐斜板：一是支撐加固滾動輪;二是不卡鋼絲繩，讓鋼絲繩很容易入槽。

　　(4)固定螺絲：固定滾動輪，更換方便。

　　3.特點

　　(1)加滾動裝置后由原來硬摩擦改成滾動摩擦，大大降低摩擦系數。

　　(2)節約成本，實現鋼絲繩與擋車器材料雙節約。

　　(3)安全保障，解決因磨損嚴重受力斷裂帶來的崩人風險，有效保障了職工的人身安全。

　　(4)安裝拆除簡單方便、現場使用效果明顯等優點。

　　三、應用效果

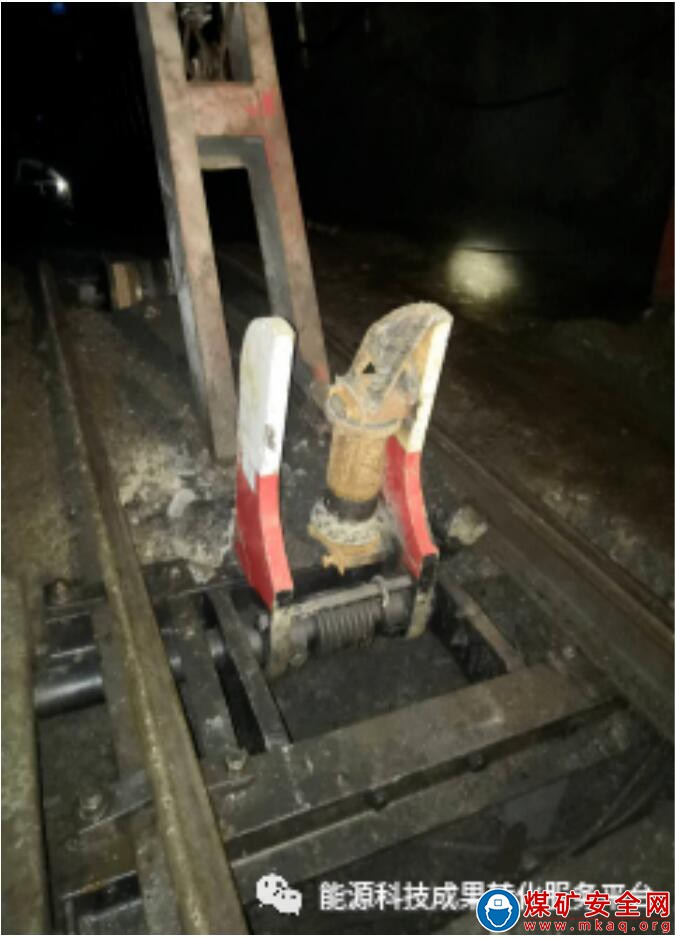

　　目前，該裝置已在某礦IV3采區皮帶上山成功應用，效果非常好，解決了受力硬摩擦問題，大大減少了因嚴重磨損而經常更換現象，降低了事故隱患，節約了成本，既增加安全性，又提高了工作效率。具有安裝拆除簡單方便、現場使用效果明顯等優點，適合在斜巷運輸“磕頭蟲”擋車器上推廣應用。

　　在未安裝滾動輪防磨損裝置時，大約10天就要更換一次磕頭蟲擋車器，每套造價3000元。目前因延長鋼絲繩使用壽命，僅材料消耗一年創造的經濟效益約21萬元，同時也最大限度的實現了廢物利用。
