KTC219礦用通信控制系統
導語
KTC219礦用通信控制裝置是以計算機技術為基礎，在綜合了原KTC型礦用通信控制裝置現場應用情況的基礎上，研制開發的最新換代產品。轉化果本期推薦的《KTC219礦用通信控制系統》主要應用于煤礦井下綜采、綜放工作面運輸機、轉載機、破碎機及原煤運輸系統的控制和沿線通信;皮帶道的皮帶運輸系統的控制和沿線通信;斜井巷道的絞車控制、信號指示控制和沿線通信。
一、系統簡介
1.系統概述
KTC219礦用通信控制系統是自主研發，擁有自主知識產權，集保護、通信、控制于一體，適用于有瓦斯、煤塵爆炸危險的礦井環境，可實現綜采、綜掘工作面、皮帶機運輸系統、洗煤廠、選礦廠等的集中控制及信號檢測;同時實現皮帶機、順槽的保護、控制沿線通話、故障檢測、報警等功能。
系統具有豐富的I/O接口以及強大的運算能力，可根據現場實際情況自由編程，從而代替煤礦井下通過PLC實現集中控制的傳統方式;系統具有豐富的通訊接口，可快速、靈活方便的實現多套保護、控制系統組網以及嵌入礦井綜合自動化系統。同時該系統可廣泛的應用于非煤礦山、洗煤廠、選礦廠、電廠、鋼廠、港口碼頭等多種場合。
2.具有自主知識產權
(1)帶有急停閉鎖功能的通訊裝置;
(2)帶有語音報警功能的皮帶控制器;
(3)皮帶熱紅外火災探測傳感器;
(4)智能型皮帶綜合保護調速控制主機;
(5)礦用通信控制系統

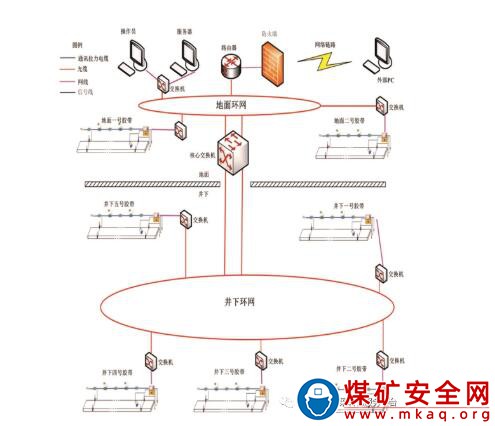

系統圖示
二、系統功能
1.工作面綜合保護及控制系統可實現：
(1)綜采綜掘工作面的生產系統通風、排水、供電系統的控制以及信號檢測功能;
(2)皮帶機及順槽的保護、控制、沿線通話、故障檢測、報警等功能;
(3)乳化液泵站、變頻電機、防爆變頻器、防爆組合開關等設備的遠程監測和控制。
2.皮帶運輸機集控系統可實現：
(1)可就近連接到井下、地面環網上，不受區域和搭接關系限制，可自由組態;
(2)通過環網，地面上操作員可對網絡上的任意一臺或者全部的KTC219系統進行組態、配置、監控、故障檢測等;
(3)服務器可對網絡上的所有上傳的數據進行存儲，自動生成相應文件，實現WEB發布功能;
(4)服務器可通過遠程訪問的形式實現遠程故障診斷。
三、系統優勢
1.實時監測保護，自動報警
裝置配備12寸大屏彩色顯示器，可對設備啟、停狀態進行檢測和顯示，還可對相關設備的速度、溫度、跑偏、撕裂、堆煤、煙霧、油位、液位、壓力、流量、濃度、振動等進行檢測及顯示，并在檢測信號動作時打開相應保護裝置，當有故障信號時，可實現自動語音報警。
2.組網靈活方便，兼容性強
裝置配有豐富的通訊接口，可快速、靈活方便的實現多套保護、控制系統組網;方便與第三方通訊;方便嵌入礦井綜合自動化系統。
3.遠程控制、傳輸能力強
裝置主控箱自帶兩條沿線，無中繼控制距離可達8公里，多臺主控箱之間不需單獨敷設通訊電纜，可通過系統自身沿線所帶的七芯電纜實現數據通訊和信息交換;系統沿線使用的組合擴音電話聲級強度可達到110分貝，清晰度高，可通過遠程或就地的方式，設置用戶要求的語音播報內容及方式。
4.系統穩定可靠，運算能力強
裝置自帶豐富的I/O接口，通過擴展最多可達90個之多，可根據現場實際情況自由編程，從而替代傳統的通過PLC加保護方式實現皮帶機及附屬設備的控制保護。大幅降低客戶的硬件投入并減少中間環節，減少維護，提高系統的穩定、可靠性。
5.實現系統自由組態
井下以及地面的KTC219系統可就近接入井下、地面環網，不受區域和搭接關系限制。地面管理計算機可通過環網對單臺或多臺主控箱進行管理，并讀取設備運行狀態和參數，地面管理計算機將采集的數據進行顯示并存儲生成相應文件。

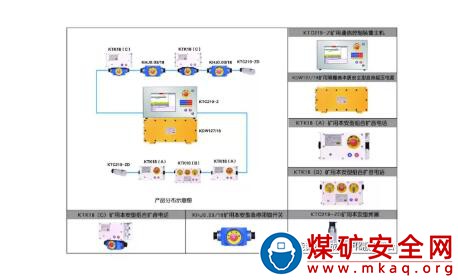

四、系統組成主要產品
五、公司簡介
山東宇能電氣有限公司是一家自動化、信息化和節能環保產品技術研發、設計和制造的省級科技創新型企業，是國家級高新技術企業，與山東科技大學、山東大學設立長期合作的技術研發團隊，為企業持續發展提供技術支持。公司注冊資金2000萬元，已通過ISO9001質量管理體系、ISO14001環境管理體系、ISO45001職業健康安全管理體系認證，目前擁有自主核心知識產權共計21項，員工90余人，中高級工程師以上技術人員占比23%以上，公司呈現一派蓬勃發展、生機盎然的新景象。
