順槽膠帶機自動化改造

　　項目背景

　　某礦因AB SLC5/04 CPU與外部設備通訊功能有限，現有唯一通訊途徑是SLC5/04 CPU DH+通訊，但是上位系統也需要相應的DH+通訊模塊，這樣有兩套通訊。為實現與現有的井下環網系統相匹配，在PLC機架上新增加了通訊模塊ProSoft MVI46-MCM，只需一塊模塊就能實現，不需要多余的附屬設備。在實現遠程自動化的同時大大降低增加設備的費用，并且改造適用于所有帶有SLC5/04 CPU系統。

　　二、研究內容

　　1.技術思路

　　某礦在211膠運順槽CST原系統中，初步設計沒有要求遠程控制。現該礦要求膠帶機也需要實現遠程自動化，但在通訊方面是短板。經過技術人員對模塊配置和程序的修改，實現了遠程控制和CST各項運行參數的監測。

　　2.改造方案

　　在原來設備中只有系統內部模塊，并沒有通訊模塊，與外設設備通訊唯一途徑是開關量信號處理，無法實現對數據的整體或者大量處理和讀取。為此，在現有的系統中增加通訊模塊ProSoft MVI46-MCM，并將通訊協議寫入程序。

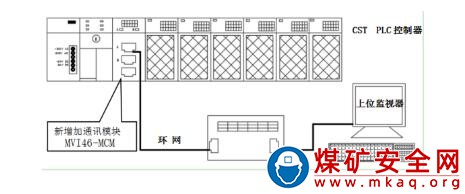

　　通訊模塊經過Internet協議上傳到環網基站，上位操作再通過Modbus通訊協議將數據進行讀寫，從而實現遠程自動化的控制。改造原理圖如下：

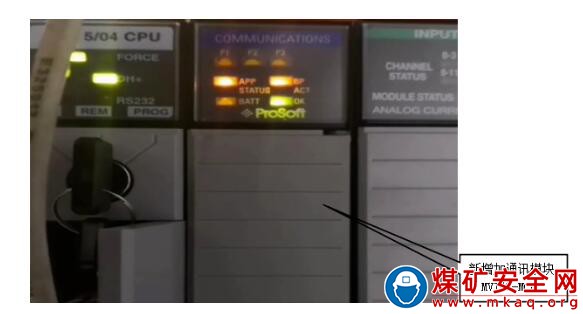

　　現場運行圖

　　3.程序配置

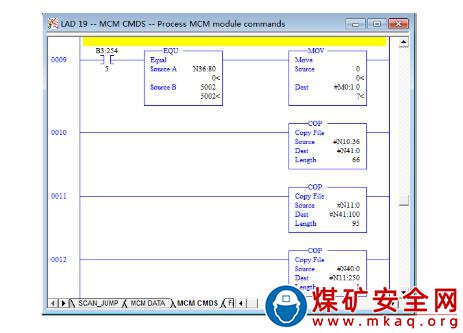

　　(1)通訊配置程序(部分)

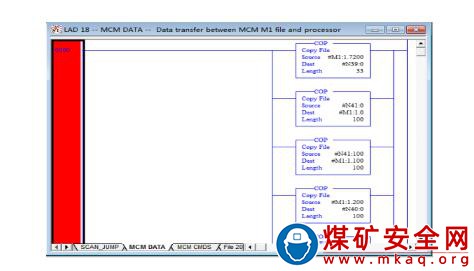

　　(2)數據讀寫程序(部分)

　　三、應用效果

　　通過改造，只需一塊模塊ProSoft MVI46-MCM就能實現遠程自動化的控制，不需要多余的附屬設備增加或者變動，減少了改造成本。實現遠程自動化，調度值班室可以實時監測和查看現場運行情況，保證設備安全運行。
