側向煤體支承壓力監測的主要目的是：確定工作面側向煤體內支承壓力分布范圍，為合理確定區段煤柱尺寸提供依據。

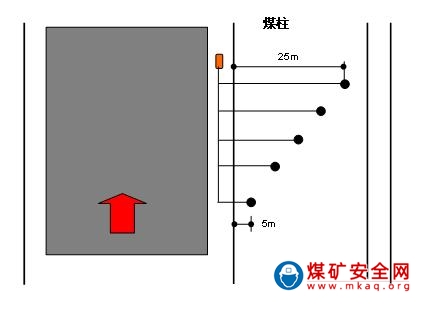

測點布置如圖所示。可實現地面在線連續監測，也可以實現井下實時監測、存儲，定期采集數據監測。

圖1側向支承壓力測點布置

圖2側向支承壓力測點布置

本方案所使用的GYY15Z礦用鉆孔矢量應力傳感器，是根據煤體應力測試的要求專門開發的應力傳感器，是目前國內精度和靈敏度最高的傳感器。采用應變測量技術，測量的是煤體或巖體載荷應力，內部經過高精度A/D轉換，得出鉆孔內部的應力變化量，傳感器內還含有一個電子羅盤，用來進行力方向判斷，適用于煤礦井下煤層或巖層各種角度安裝。

矢量應力傳感器主要由集成電路、芯體和防護外殼組成，安裝在煤或巖石的鉆孔中，并用水泥漿或環氧樹脂填充密封。在煤體或巖石受到各種方向的壓應力作用時，力傳導到傳感器的三個測力點上。使與之對應的傳感器上的應變片發生變化，經過A/D轉換模塊接收信號，并對其進行處理，并將處理后得到的數字信號通過電纜線傳輸至地面的中心主站上。與此同時，電子羅盤模塊也對應力傳感器的方向進行判別，通過總線傳送到地面。傳感器采用全密封結構，防護等級為IP67。

主要技術指標

電氣性能：工作電壓：(9～18)V DC；工作電流：≤90mA；

測量范圍：(0.00～15.00)MPa；基本誤差：±0.1MPa；分辨率：0.01Mpa；

輸出信號： 傳輸方式RS485；傳輸速率4800bps。
