一、迎山角的定義及作用：
在平巷里，頂板壓力的方向是重力方向，是垂直于巷道頂板的。在傾斜巷道內卻不同，頂板壓力雖然是重力方向，但頂板壓力（P）可以分解為兩個方向的力，一個是垂直于頂板的垂直壓力（N）,另一個平行于頂板的傾斜壓力。
斜巷(有一定坡度采面)的支架（柱）既要承受垂直壓力，又要承受下推力。因此斜巷(有一定坡度采面)的支架就不能按垂直于巷道頂底板的方向去架設，而必須向上迎一個角度，我們把棚腿（單體液壓支柱）中心線與頂底板法線之間的夾角，叫做迎山角。支架（柱）迎山角是為了克服下推力，防止支架向下傾倒的措施之一。
二、迎山角的計算方法：
支架（柱）的迎山角（β）是按照巷道（采面煤層）的傾角（α）來計算的，一般迎山角等于傾角的1/6～1/8，即β=(1/6～1/8)α,例如巷道的傾角為30°，則迎山角為5°～4°.迎山角過大、過小都會降低支架的支撐能力。迎山角過大叫過山，迎山角給反了叫退山，都是不允許的。
當巷道傾角大于45°或者巷道傾角（α）超過底板巖石的滑動角時，底板巖石可能下滑，則巷道底板也要進行支護。
三、迎山角的質量要求及檢查方法：
1、質量要求
合格品：不超過設計值+1°，不得退山。
優良品：不超過設計值+0.5°，不得退山。
2、檢查方法
用半圓儀僅靠立柱與底板構成銳角的立柱側面量測 。
迎山角=斜巷設計角度-（90°-半圓儀讀數）。

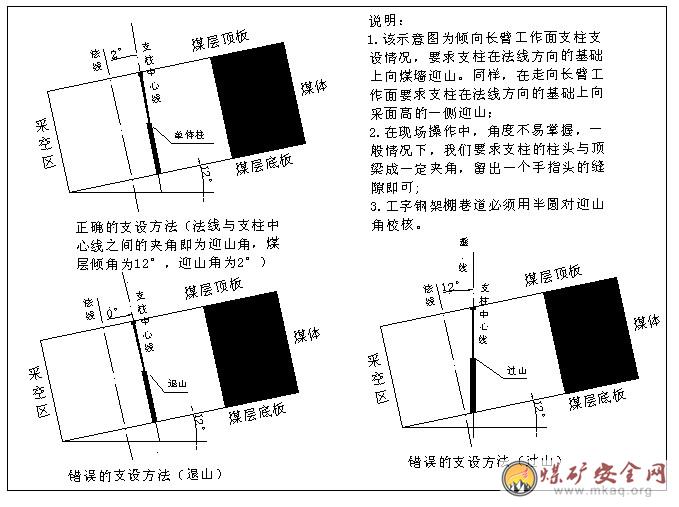

四、附圖（采煤工作面單體液壓支護支設示意圖）：
