導語：
永磁技術在能源領域得到逐步應用，本期轉化果平臺推薦的《永磁傳動技術——無機械鏈接扭矩傳遞設備》，介紹的系列設備采用永磁傳動技術，驅動(電動機)和被驅動(負載)之間沒有機械鏈接，能顯著改善系統運行特性，提高設備使用壽命和安全可靠性，可廣泛應用于各種工業級電機系統，現場應用表明，效果良好!
一、永磁耦合器
1.工作原理
永磁傳動是通過銅導體和永磁體之間的氣隙實現由電動機到負載的轉矩傳輸。該技術最大的優點是驅動(電動機)和被驅動(負載)之間沒有機械鏈接。其工作原理是一端稀有金屬燒結釹鐵硼永磁體和另一端感應磁場相互作用產生轉矩。

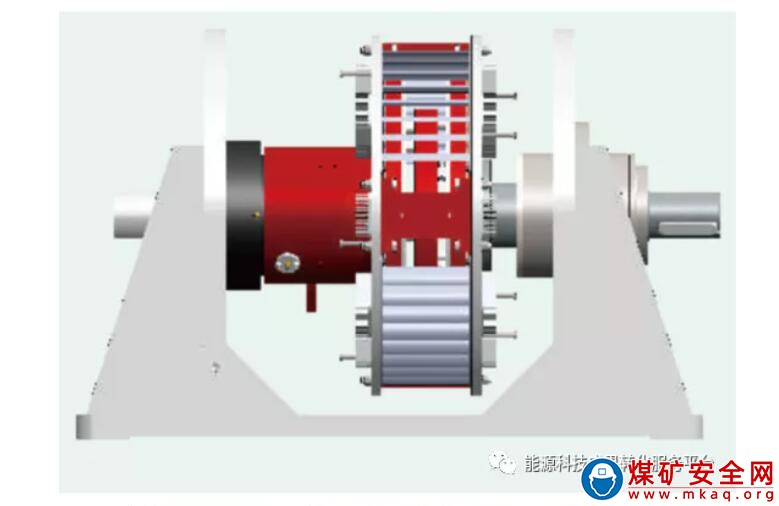

在上圖中，永磁耦合器主要由導體轉子、永磁轉子二部分組成。導體轉子固定在電動機軸上，永磁轉子固定在負載轉軸上，導體轉子和永磁轉子之間有間隙(稱為氣隙)。這樣電動機和負載由原來的硬(機械)連接變為軟(磁)連接。
磁感應是通過磁體和導體之間的相對運動產生的，也就是說，永磁耦合器輸出轉速始終部比輸入轉速小，轉速差稱為滑差。典型情況下，在電動機滿轉時，永磁傳動器的滑差在2-5%之間。
永磁耦合器能顯著改善系統運行特性。在啟動負載之前永磁傳動器驅動電機空載啟動，不僅降低了電動機的啟動電流相減小對電動機的熱沖擊負荷及對電網的影響，從而節約電能并延長電動機的工作壽命，有效地減少了啟動時傳動系統對重載設備的破壞性張力，消除了重載設備啟動時產生的振蕩，還能大幅度減輕傳動系統奉身所受到的啟動沖擊，延長負載、減速機、軸承等關鍵部件的使用壽命，保證了設備的安全可靠運行.有效地降低了設備維修及故障時間成本。
2.性能特點
(1)通過氣隙傳遞扭矩的革命性傳動技術;
(2)電機與負載設備轉軸之間的無機械連接;
(3)導磁盤與強力稀土永磁鐵的磁盤因切割磁力線產生渦電流(Eddy Current);
(4)渦電流在導磁盤上產生反感磁場，實現了電機與負載之間的轉矩傳輸;
(5)帶緩沖的軟啟動-減少電機的沖擊電流，延長設備使用壽命;
(6)容忍較大的安裝對中誤差，大大簡化了安裝調試過程;
(7)過載保護功能，提高了整個電機驅動系統的可靠性;
(8)免維護，無軸承，無需加潤滑油或油脂，無磨耗件，無材質劣化;
(9)使用壽命長，簡單，可靠，通過美國海軍質量檢驗;
(10)減震效果好，無機械連接的扭矩傳遞;
(11)結構簡單，適用于各種惡劣環境，不產生污染物，屬綠色產品;
(12)無諧波，無EMI干擾問題;
(13)體積小，安裝方便，可方便地對現有系統進行改造或用在新建系統;
(14)節能效果顯著，可調節氣隙改變轉速，節能率達到5%-30%。

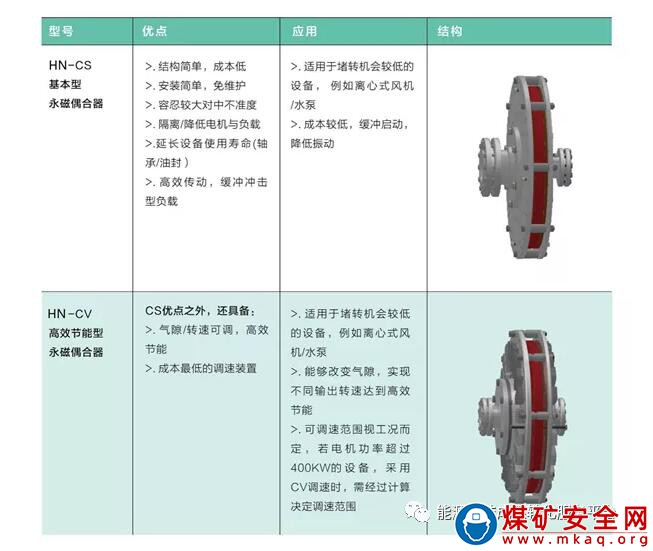

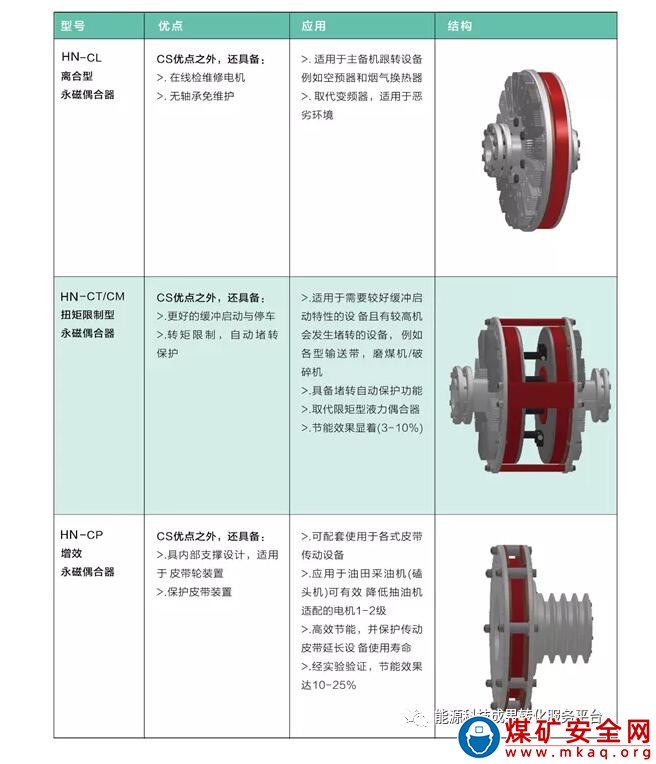

3.產品參數
二、永磁調速器

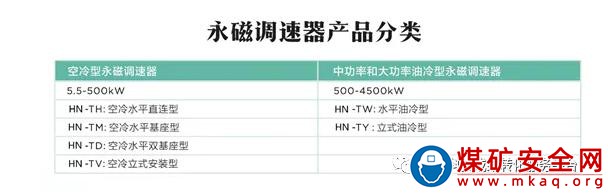

1.產品分類

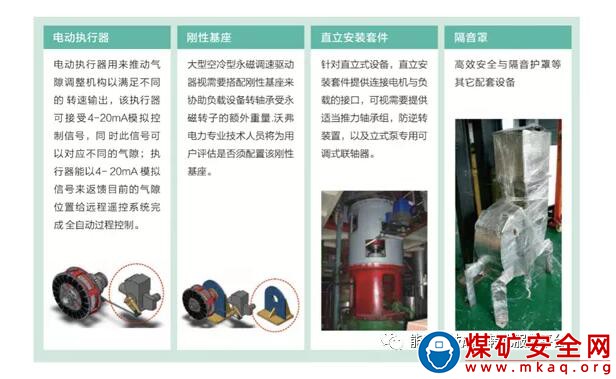

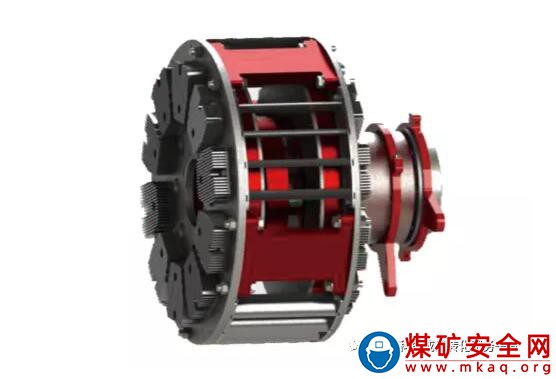

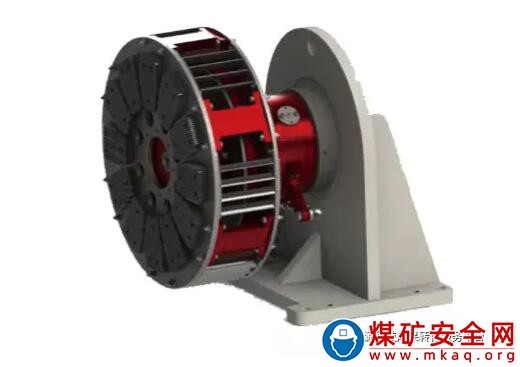

(1)空冷型永磁調速器及附件

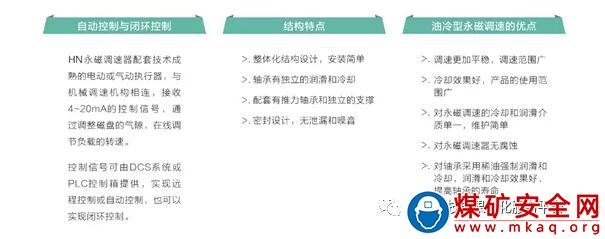

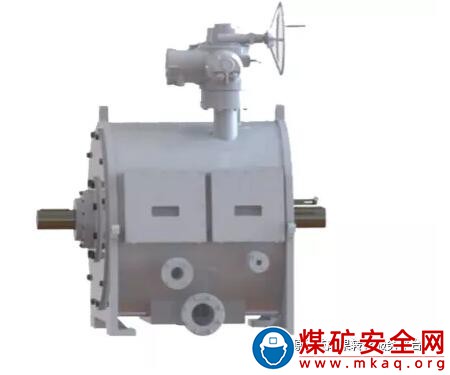

(2) 油冷型永磁調速器
對超過500kW的泵和風機，設計采用稀油對永磁調速器進行冷卻，同時對軸承采用稀油潤滑和冷卻，提升永磁調速器的運行穩定性和可靠性。
(3)永磁調速器按安裝型式分類
空冷——臥式無支撐

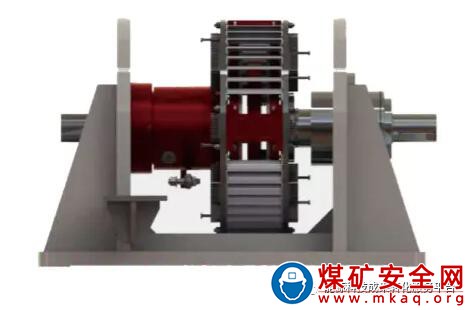

空冷——臥式單支撐
空冷——臥式雙支撐

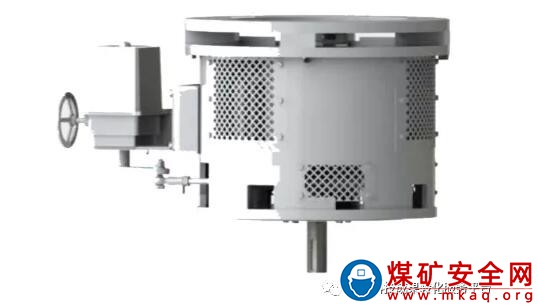

空冷——立式負載支撐
油冷——臥式結構

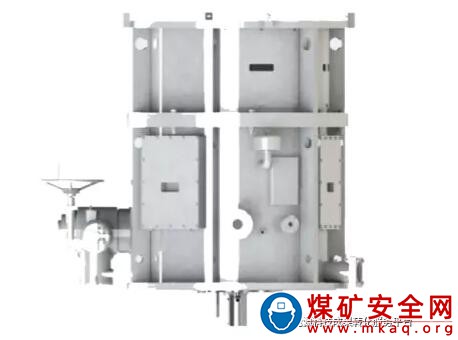

油冷——立式結構

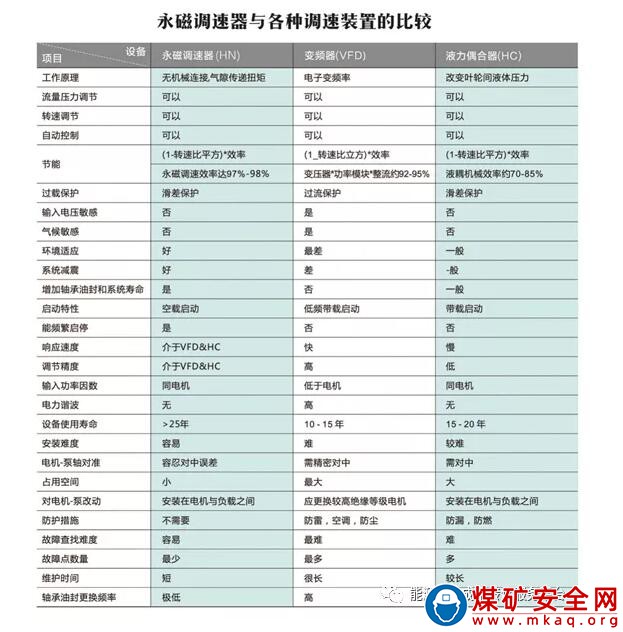

2.性能比較

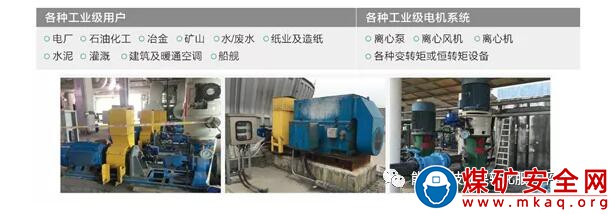

3.適用范圍
