自制新型滑輪

　　一、項目背景

　　在綜采工作面的支架回收工作中，以往使用的滑輪掛鉤容易脫落，不能隨受力方向擺動，使用過程中常因受力不均易損壞滑輪，按照10個原班工期計算，每回收一個工作面支架就會損壞滑輪12個，既增加了成本又降低了效率。

　　二、研究內容

　　1.結構與原理

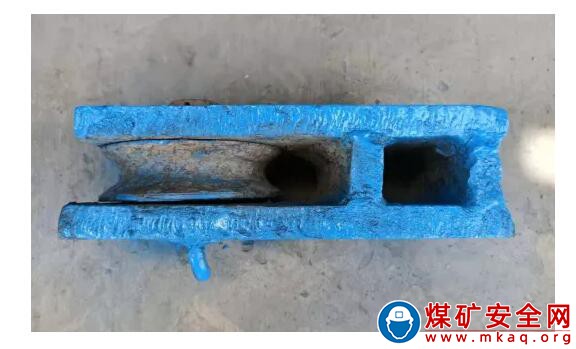

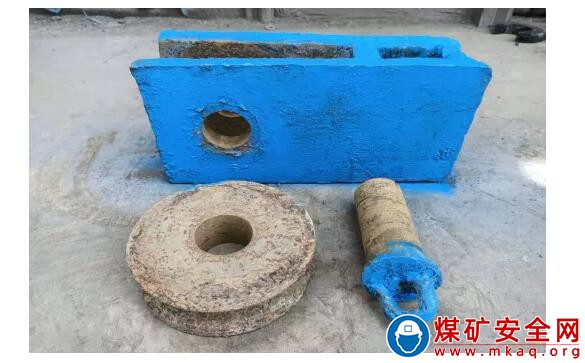

　　自制新型的滑輪整體呈矩形，頂部有長10cm、寬6cm的方孔，可用鏈條與被拆支架進行連接固定。滑輪軸設計成一圓柱銷子，銷子上焊有把手，便于拆卸。滑輪軸一頭用橫銷固定，防止滑輪軸脫落。

　　自制新型滑輪與支架間使用鏈條連接，可根據受力方向調整角度。用圓柱銷子作為滑輪軸也比普通滑輪更加的可靠、牢固，且不易損壞。

　　2.具體特點

　　(1)自制新型滑輪有效的避免了以往滑輪掛鉤容易脫落的問題;

　　(2)改為用鏈條固定，可隨受力方向擺動，解決了使用過程中受力不均滑輪易損壞的問題;

　　(3)使用圓柱銷子作為滑輪軸，也比普通滑輪更加可靠、耐用。

　　三、應用效果

　　1.該自制新型滑輪在某煤礦50111綜采面回收支架工作中使用后，從未有損壞的情況。

　　2.自制新型的滑輪投入使用后，提高了工人拉移支架的效率，不易損壞，創造了較好效益，安全性也得到了很大提高。

　　3.與以往對比新型滑輪從未損壞，回收一個工作面支架按10個原班工期計算，節省損壞滑輪費用：12個×2000元=24000元，即每次回收工作面支架可節省24000元費用。
