多功能電機拆割線機

　　一　　項目背景

　　多功能電機拆割線機應用于煤礦井下隔爆型三項異步電動機的拆解作業。原先，電機拆割線機只能用于電機繞組銅線切割，取斷絲等作業需要到大型搖臂鉆床上進行，現將電機拆割線機刀頭更換為自制鉆頭裝卡工裝，實現簡易搖臂鉆床功能。

　　二　　成果內容

　　1.基本原理

　　將電機拆割線機刀頭更換為自制鉆頭裝卡工裝，實現簡易搖臂鉆床功能。方便電機取斷絲作業，提高電機維修工作效率。

　　利用數控車床加工與切割線機刀頭同尺寸的連接件，用來裝卡鉆頭，實現鉆孔功能。

　　2.改造流程

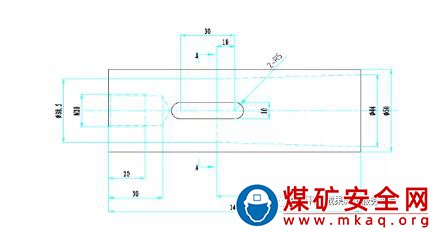

　　采用一截140mm長、Φ50mm的圓柱形不銹鋼，上方開M20的螺紋孔，用于連接切割線機，下方開一個Φ44mm，深度80mm的梢度孔，用于連接裝卡鉆頭的工裝，開啟拆割線機后，帶動鉆頭裝卡工具轉動，實現簡易搖臂鉆床功能。

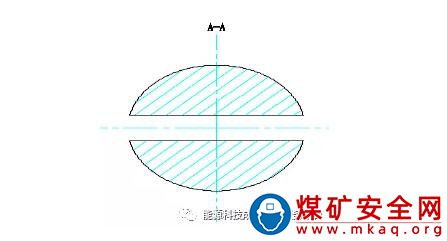

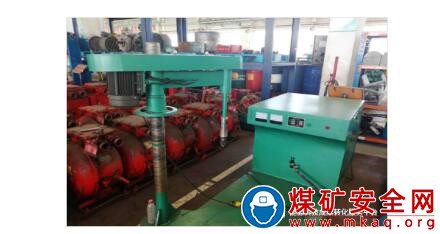

　　圖1 電機拆割線機改造

　　3.特點

　　該多功能電機切割線能同時實現電機銅線的切割及斷絲取出功能，節省了從電機切割線機到搖臂鉆床的吊運作業時間，提高了工作效率。

　　三　　應用效果

　　使用原來的電機切割線機和大型搖臂鉆穿一天只能拆解1臺電機，而使用現在的多功能電機切割線機可一機多用，1天可拆解2臺電機。

　　該自制鉆頭裝卡工裝加工成本費500元，使用該工裝后，原修一臺電機需要7天，現修一臺電機需要5天，節省2天/機，節省人工工時100小時/機，大大提高了工作效率。

　　改造后不影響電機拆割線的安全性能，生產工藝過程本質安全可靠。該多功能電機切割線機已完成40多臺電機的維修，工作效率提高40%。

　　可在電機拆解作業中進行推廣應用，提高電機維修工作效率。
