(一)基本情況介紹
該設備主要由翻轉梁(左右)、伸縮油缸(左右)和頂梁、翻轉油缸、支撐油缸等構成。
工作原理：利用切割部的前、后銷軸，把左、右翻轉梁牢固的安裝在掘進機上，在翻轉梁下部安裝著翻轉油缸、伸縮油缸缸筒上安裝著一對支撐油缸。操作翻轉油缸和支撐油缸控制閥，使翻轉梁翻轉至掘進機切割頭前方，操作伸縮油缸，推動頂梁去接觸巷道頂板起到支撐作用，為下一步錨桿作業提供了相應的安全空間。
(二)主要特點及創造性
所有油缸都設置硬管連接各自的液壓鎖，有效保障了萬一管路發生爆裂故障時的設備和人員安全，液壓源是利用配套掘進機上的泵站，因而不需要增加動力源和電氣控制設備。
(三)使用效果
該設備具有支撐力自適應、支護姿態調控，確保掘進巷道臨時支護及時可靠，提高了掘進效率及安全性，其他優點如下：設備支撐面積大、初撐力和工作阻力較大。可在低頂板巷道的工況下，順利翻轉打開和收攏。結構緊湊、布局合理、操作平穩，展開迅速。利用掘進機的泵站做動力，全液壓控制，有利于對機器實現自我保護。明顯縮短臨時支護時間，降低職工勞動強度、提高掘進效率。支護裝配到掘進機時不影響其安全性能。
(四)使用單位及聯系方式
新安煤業公司生產科 0632-4069256。

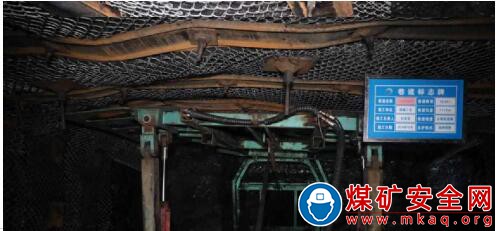

(五)效果圖
