采空區密閉在線監測系統

　　(一)基本情況

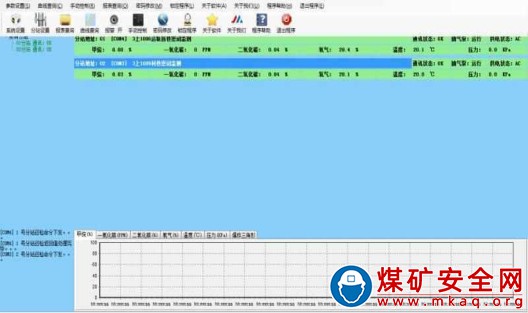

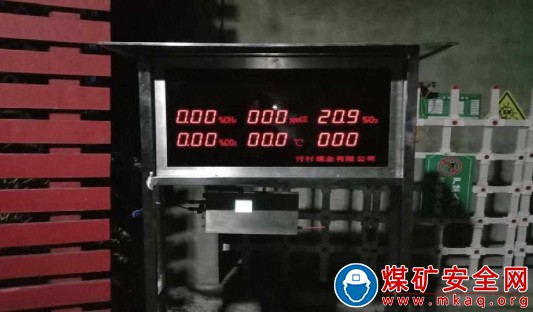

　　棗莊礦業集團付村煤業有限公司在3上1009材巷、3上1006運聯安裝了采空區密閉在線監測系統，并完成數據上傳，該系統利用KJ990-F煤礦井下火情監測分站采用微電腦技術，連接密閉出氣管采集密內氣體一氧化碳、氧氣、二氧化碳、甲烷、壓力和溫度的六種數據，經微型氣泵抽采到氣室內，經過監測分站各探頭，轉化為電信號，該信號送至MCU內部進行運算處理和補償，最終顯示在160×160點陣液晶上。根據監測分站的測量結果，監測分站作出相應的動作，同時控制狀態指示、聲報警出相應的處理。數據分析后經環網交換機信號轉換器，利用安全監控系統環網進行RS485總線傳輸，實現現場密閉內氣體的實時監測數據上傳地面主機，形成在線監測系統，并將監測結果上傳地面顯示終端以及ZDX127-6礦用多參數記錄顯示裝置實時顯示。為密閉內的氣體安全管理提供了實時參考。

　　(二)主要特點及創新性

　　火情分站具備甲烷、氧氣、一氧化碳、二氧化碳、溫度、氣體壓力等檢測及顯示功能，具有聲報警功能和氣泵開停控制功能，便于管理人員能夠隨時準確、清晰的觀察到測量的數據。

　　(三)使用效果

　　采集密閉內氣體一氧化碳、氧氣、二氧化碳、甲烷、壓力和溫度的六種數據，數據分析后將檢測到的氣體濃度值實時顯示給井下職工，并經環網交換機信號轉換器，利用安全監控系統環網進行RS485總線傳輸，實現現場密閉內氣體的實時監測數據上傳地面主機，形成在線監測系統，為閉內氣體安全管理提供了實時數據，有利于對采空區密閉的管理。

　　(四)使用單位及聯系方式

　　棗莊礦業集團付村煤業有限公司 0632-4067209。
