薄煤層綜采工作面重型起重機
一、項目背景
隨著綜采工作面回采速度的加快，對于液壓支架的快速撤除提出了新的要求。在薄煤層工作面，由于空間狹窄，開采工作結束后，液壓支架的拆裝、大件吊裝是一個難題。根據這一現狀，科研人員經過攻關，研制成功該重型起重機，專門用于薄煤層工作面液壓支架快速起吊裝車。解決了薄煤層液壓支架在工作面因沒有起吊設備無法進行起吊，以及在中厚煤層起吊以后與平車固定4條螺栓孔對正的難題。

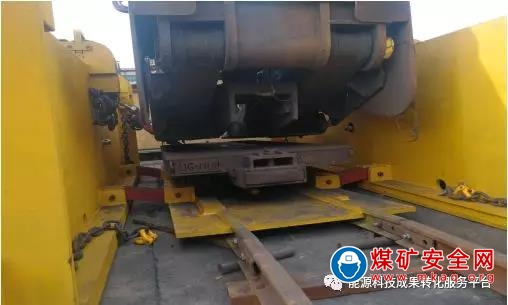

設備起吊后效果照片
二、研究內容
1.結構設計方案
該設備長4.5m、寬3.6m、高1.5m，由結構件與液壓件兩部分共同構成，結構件全部采用Q345錳鋼板材制造，結構件之間、液壓件與結構件之間主要靠銷軸連接。支架部件的起吊及左右移動全部靠液壓缸的動作來實現，液壓缸的動作與停止全部靠液壓閥來控制。起重機是邊工作邊用絞車拉動，直到工作面支架全部完成裝車為止。
(1)起吊平臺的結構件部分
整體結構件部分按功能分共計分6個部分，從上到下(從左到右)依次排列為，上層(一次)起吊鏈、輪、鉤部分；下層(二次)起吊鏈、輪、鉤部分；兩側鋼結構起吊梁部分；兩側前后固定部分；兩側調整支架側推部分；中間軌道連接部分等組成，各個部分均為錳鋼板焊接成箱型結構。
(2)起吊平臺液壓件部分
①液壓缸：上層移動鏈輪油缸4棵，下層移動鏈輪油缸4棵，兩側調整支架側推油缸4棵；
②液壓閥：12+1手動操縱閥組一組、雙向鎖12個；
③連接管路：全部采用DN系列。

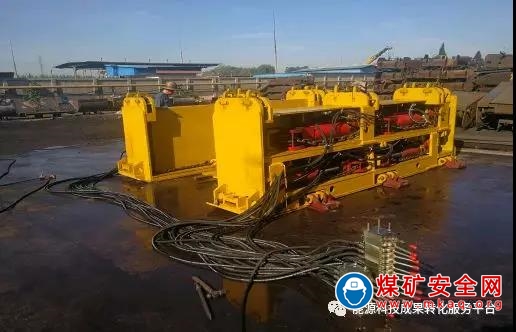

整體外形結構照片
2.適用范圍
該設備安裝于綜采工作面液壓支架頂梁下面，適用于1.5m普通液壓支架或1.75m高端支架的裝車固定工作，高度只需在1.6米以上、架腳到煤壁距離需4米，即可進行對40噸以內的整組液壓支架、及散件進行快速起吊裝車、固定工作。
三、應用效果
原先工作面倒裝全部采用先解體、后組裝的方法，僅這兩道工序就需要8小時左右的工作時間。通過使用該起重機裝車，25分鐘就可以裝一組支架，提高工作效率近15倍。通過對高端支架裝車，由原來5個人3～4小時裝一車頂梁、6～8小時裝一組支架，提高到40分鐘裝一組支架，工作效率提高10倍左右，解決了井下工作面支架解體后裝車固定的難題。每年可創綜合效益67.6萬元。
四、推廣及效益
該型起重機實現了安全、高效、快速起吊裝車，可在國內井下類似綜采工作面推廣使用，實現井下有限空間內大件設備快速高效裝運。
