四臂錨桿機支護平臺的優化設計

四臂錨桿機支護平臺的優化設計

項目簡介：

隨著馬泰壕煤礦千萬噸礦井的建成，連采掘進工作面頂幫支護工作量的與日俱增，這就要求支護速度快、質量高，才能滿足連采快速掘進。馬泰壕煤礦采煤工作面順槽掘進采用連續采煤機配套設備，主要有久益連續采煤機、山特維克四臂錨桿機、菲利普斯梭車、裝載破碎機等設備組成。其中山特維克生產的四臂錨桿機其安全可靠、性能穩定、方便快捷得到廣泛應用。但現在引進使用的DM300型四臂錨桿機原制造商只設計了頂部支護功能，均未設計幫部支護功能，這給連采快速掘進帶來了困難，而且存在極大的安全隱患,時有工傷發生。針對這種情況，我們對DM300型四臂錨桿機進行改造, 結合錨桿機使用現狀，充分利用其閑置裝置，設計加裝了一套幫部支護平臺，很好的解決了幫部支護慢的難題。

推廣應用情況：

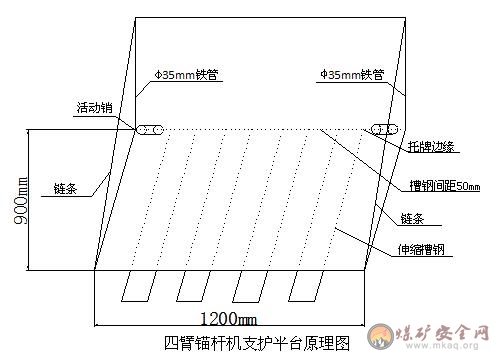

將DM300型四臂錨桿機放物料的托牌作為支撐點，用4mm厚的防滑鋼板加工成長1200mm，寬900mm的支護平臺。分別在托牌、防滑鋼板上焊接Φ25mm的鋼管，用銷子將托牌鋼管與防滑鋼板鋼管連接，這樣連接部分可逆時針活動900。在防滑鋼板下方焊接可伸縮的槽鋼，槽鋼間距為50mm，在四臂錨桿機進入錨固模式后，槽鋼伸出，放下防滑鋼板，人員支護巷道幫部。在四臂錨桿機進入行走模式后，槽鋼及防滑鋼板收回;另外在托牌上方焊接Φ35鐵管，將防滑鋼板與鐵管連接，防止槽鋼斷裂時人員從防滑鋼板上掉下，起到二次保護作用(原理圖如下)。

在安裝該裝置以前，由于馬泰壕煤礦巷道高4米，支護人員不借助外部工具無法進行支護，在支護巷道幫部時需將支護架子移動到巷道幫部進行作業，來回移動架子費時費力，并且四臂錨桿機支護頂部時間較短，幫部支護嚴重影響支護速度，支護一個循環需要260min(10米一個循環)這給連采快速掘進帶來了困難，而且存在極大的安全隱患，極易發生片幫，砸傷人員。在安裝該裝置以后，支護一個循環只需要200min即每個循環支護節約40min，每天兩個半班生產，2個半循環則可節約100min，每日可多掘進10米，一年可多掘巷道10×25×12=3000米，即可多采3300×4×5.5=72600噸煤，增產值72600×300=2178萬元，若在大范圍的推廣，其經濟效益非常可觀，應用前景十分廣闊。

完成單位：內蒙古鄂爾多斯永煤礦業投資有限公司

成果類別：小設計 獲獎等級：二等獎
