水淹區域積水線、探水線和警戒線的確定
【規程條文】第二百九十八條在采掘工程平面圖和礦井充水性圖上必須標繪出井巷出水點的位置及其涌水量、積水的井巷及采空區范圍、底板標高、積水量、地表水體和水患異常區等。在水淹區域應當標出積水線、探水線和警戒線的位置。

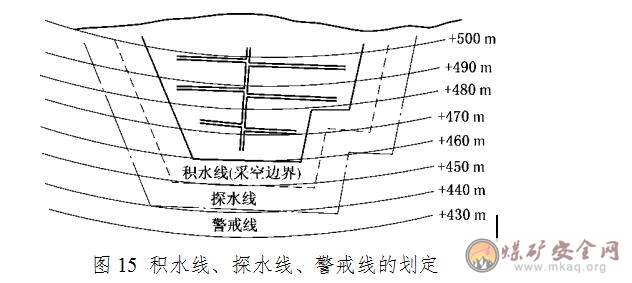

【執行說明】積水線是指經過調查確定的積水邊界線。積水線是由調查所得的水淹區域積水區分布資料，或由物探、鉆探探查確定(見圖15)。
探水線是指用鉆探方法進行探水作業的起始線。探水線是根據水淹區域的水壓、煤(巖)層的抗拉強度及穩定性、資料可靠程度等因素沿積水線平行外推一定距離劃定。當采掘工作面接近至此線時就要采取探放水措施。具體參見表1、圖15。
警戒線是指開始加強水情觀測、警惕積水威脅的起始線。警戒線是由探水線再平行外推一定距離劃定。當采掘工作面接近此線后，應當警惕積水威脅，注意采掘工作面水情變化。具體參見表1、圖15。
表1 老空水探水線、警戒線m
| 邊界 名稱 | 確定 方法 | 煤層軟硬程度 | 資料依靠調查分析判別 | 有一定圖紙資料作參考 | 可靠圖紙資料作依據 |
| 探水線 | 由積水線平行外推 | 松軟 | 100～150 | 80～100 | 30～40 |
| 中硬 | 80～120 | 60～80 | 30～35 | ||
| 堅硬 | 60～100 | 40～60 | 30 | ||
| 警戒線 | 由探水線平行外推 | 60～80 | 40～50 | 20～40 |
