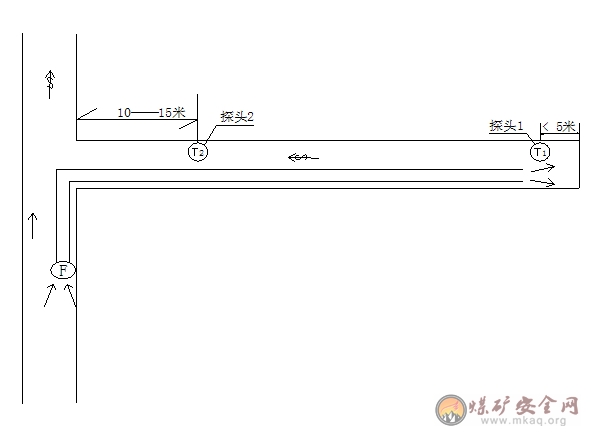

低瓦斯礦井掘進工作面瓦斯探頭安裝位置圖

低瓦斯礦井掘進工作面瓦斯探頭安裝位置圖

說明：1、低瓦斯礦井掘進工作面需安裝兩個瓦斯探頭。
      2、安裝位置為第一個探頭距離掘進迎頭小于5米，第二個探頭在掘進巷的回風口10—15米處。
      3、采用串聯通風等特殊情況時，被串工作面的局部通風機吸風口3—5米處也要安裝一個探頭。
        請各測點瓦斯檢查員認真按照規定懸掛好瓦斯探頭。
