井下維修電工理論考試題
井下維修電工理論考試題
考號： 得分：
一、填空題 （每空1分，共30分）
1、一般設備銘牌上標的電壓和電流值, 或電氣儀表所測出的數值都是指（有效值）。
2、井下電氣設備在20米巷道內風流中瓦斯濃度不準超過（ 1% ），否則嚴禁操作電氣設備。
3、從安全角度考慮，設備停電必須有一個明顯的（斷開點）。
4、防爆電氣設備的密封圈內徑不大于電纜外徑（1）mm，外徑與進線裝置的內徑差不大于（2）mm，寬度不小于電纜外徑的（0.7）倍，厚度不小于電纜外徑的（0.3）倍。
5、變壓器在運行中，其總損耗是隨負載的變化而變化的，其中（鐵耗）是不變的，而（銅耗）是變化。
6、積極檢舉揭發、抵制和制止違章指揮、違章作業、違反勞動紀律者，給予（20--1000）元的獎勵；檢修電氣設備未按規定裝設禁令標志和設置短路接地者，給予（200--500）元的罰款。
7、三相異步電動機的轉速取決于（磁場極對數 P）、（轉差率 S）和（電源頻率 f）。
8、三相繞組轉子異步電動機用頻敏變阻器起動，起動過程是其等效電阻的變化是從（ 大 ）變 （ 小 ），其電流變化是從（ 小 ）變到（ 大 ）。
9、電機繞組烘干常采用下列三種方法（烘房烘干法）、（燈泡烘干法）、（電流烘干法）。
10 、為使晶閘管能夠可靠地觸發，要求觸發脈沖具有一定的（ 幅度 ）和（ 寬度 ），尤其是帶感性負載時，脈沖具有一定有（ 寬度 ）更為重要。 11 、在電氣設備上工作，保證安全的技術措施是（ 停電 ）、（ 驗電 ）、（ 裝設接地線 ）、懸掛標示牌及設置臨時遮欄等。
12、在阻、容、感串聯電路中，只有（電阻）是消耗電能，而（電感）和（電容）只是進行能量變換。
二、判斷題（正確的打“√”，錯誤的打“×”，每空1分,共10分）
1、三相異步電動機轉子的轉速越低，電機的轉差率越大，轉子電動勢頻率越高。（√）
2、防爆電器出廠時涂的黃油是防止生銹的，使用時不應抹去。（×）
3、在交流電機的三相相同繞組中，通以三相相等電流，可以形成圓形旋轉磁場。（×）
4、用萬用表 R×1Ω檔測試電解電容器，黑表筆接電容器正極，紅表筆接負極，表針慢慢增大，若停在10kΩ，說明電容器是好的。（×）
5、要使三相異步電動機反轉，只要改變定子繞組任意兩相繞組的相序即可。 （√）
6、制動繩在制動器上一般纏繞３～5圈。（√）
7、直流或交流耐壓試驗，因可能使被試物品的絕緣擊穿，或雖未擊穿卻留下了隱患，故不應采用。（×）
8、裝設電抗器的目的是：增大短路阻抗，限制短路電流，減小電壓波動。（√）
9、變電所停電操作，在電路切斷后的“驗電”工作，可不填入操作票。（×）
10、一般來說，繼電器的質量越好，接線越簡單，所包含的接點數目越少，則保護裝置的動作越可靠。（√）
三、選擇題（每題1分,共20分）
1、電力變壓器的油起（ A ）作用。
Ａ、絕緣和滅弧 Ｂ、絕緣和防銹 Ｃ、絕緣和散熱
2、電力電纜不得過負荷運行，在事故情況下，10kＶ以下電纜只允許連續（ C ）運行。
Ａ、１h過負荷 35 ％ Ｂ、1.5h過負荷 20 ％ Ｃ、2h過負荷 15 ％
3．負載三角形接線時的電壓（ A ）。
A、線電壓與相電壓相等。即：V線=V相
B、線電壓等于倍相電壓，即：V線=V相
4、接地網上任一保護接地點測得的電阻不得超過（ B ）Ω。
A、1；B、2；C、3
5、隔爆型電氣設備的防爆原理是（ A ）。
A、具有隔爆性和耐爆性；B、具有隔爆性能和不傳爆性能；C、具耐爆性能和不傳爆性能。
6、彈性聯軸器端面間隙應為（ A ）。
A、設備的最大竄量 B、5mm C、7mm D、10mm
7、劃針是用彈簧鋼絲或高速制成的，直徑一般為φ3～5mm,尖端磨成（ A ）的錐角，并經淬火使之硬化。 A、15°～20°；B、25°～30°；C、15°～35°；D、25°～30°。8、改變直流電動機勵磁繞組的極性是為了改變（ D ）。
A、電壓的大小 B、 電流的大小C、 磁場方向 D、電動機轉向
9、低頻信號發生器是用來產生（ D ）信號的信號源。
A、標準方波 B、標準直流 C、標準高頻正弦 D、標準低頻正弦
10、Ｙ接法的三相異步電動機，在空載運行時，若定子一相繞組突然斷路，則電機（ B ）。
Ａ、必然會停止轉動 Ｂ、有可能連續運行 Ｃ、肯定會繼續運行
11、萬用表的轉換開關是實現（ A ）。
Ａ、各種測量種類及量程的開關 Ｂ、萬用表電流接通的開關 Ｃ、接通被測物的測量開關
12、兩只阻值相同的電阻串聯后，其阻值（ B ）。A、等于兩只電阻阻值的乘積； B、等于兩只電阻阻值的和；
C、等于兩只電阻阻值之和的1/2； D、等于其中一只電阻阻值的一半。
13、直流電動機電樞回路串電阻調速，當電樞回路電阻增大，其轉速（ B ）。
A、升高 B、降低 C、不變 D、可能升高或降低
14、頻敏變阻器主要用于（ D ）控制。
Ａ、籠形轉子異步電動機的起動
Ｂ、繞線轉子異步電動機的調整
Ｃ、直流電動機的起動
Ｄ、繞線轉子異步電動機的起動
15、正弦交流電的三要素（ B ）。A、電壓、電動勢、電能；
B、最大值、頻率、初相角；
C、最大值、有效值、瞬時值；
D、有效值、周期、初始值。16、開關三極管一般的工作狀態是（ D ）。
A、截止 B、放大 C、飽和 D、截止和飽和
17、齒面點蝕多半發生在（ C ）。
A、齒頂附近 B、齒根附近 C、節點附近 D、基圓附近
18、為了提高設備的功率因數，常在感性負載的兩端（ B ）。
A、串聯電容器
B、并聯適當的電容器
C、串聯電感
D、并聯適當的電感
19、晶閘管具有（ B ）。
A、單向導電性
B、可控單向導電性
C、電流放大功能
D、負阻效應
20、連接裝置、插銷的磨損不得超過原尺寸的（ B ）。
A、10% B、15% C、20%

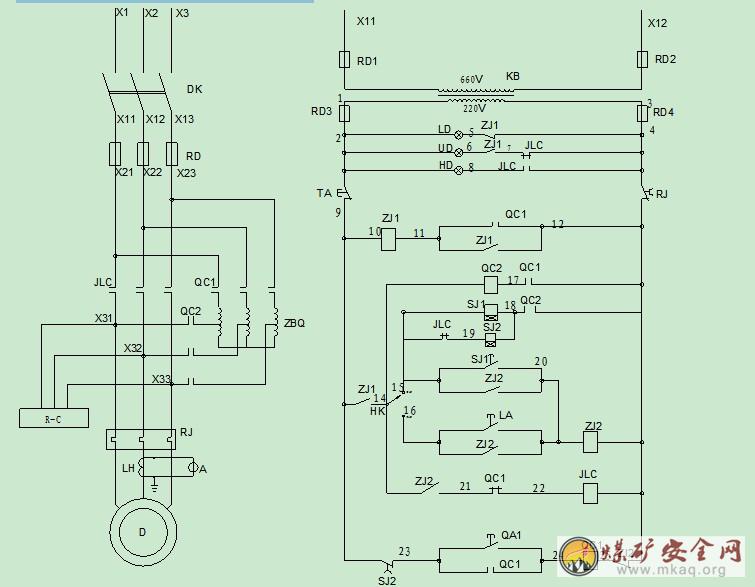

四、分析下面的水泵電控圖，請敘述其工作原理。（10分）
要求：只寫出自動控制檔位時，水泵的啟動、正常工作、停止過程電路的工作原理，并說明指示燈變化，各保護作用。
答：DK是隔離刀閘，水泵啟動前必須合閘，方便檢修時用；
RD、RD1、RD2、RD3、RD4是熔斷器，起短路保護作用；
RJ是過載（過流）保護，熱繼電器動作，主接觸器JLC跳閘，水泵停止；
LH是電流互感器與A（電流表）構成指示電機一相的工作電流；
KB是二次線路電源控制變壓器，為二次回路提供電源。
LD、UD、HD是指示燈，啟動前，綠色燈LD亮；啟動過程中，黃燈UD亮；正常運行狀態時，紅燈HD亮。
JLC為控制柜的主接觸器，水泵啟動進入正常時投入運行。
ZJ1、ZJ2為中間繼電器，SJ1、SJ2為時間繼電器，QA1是啟動按鈕，TA為停止按鈕，QC1、QC2接觸器在自耦變壓器降壓啟動時切換之用。
HK是轉換開關，分自動檔和手動檔，自動檔是水泵正常啟動時用，手動檔是試空板時按LA啟動按鈕，讓主接觸器動作。
工作原理：
1、開車前，合上DK刀閘，轉換開關在自動檔（如圖）。
2、按啟動按鈕QA1，QC1線圈通電，其常開觸點閉合，常閉觸點打開，即：23~24連通（QC1自保），12~17連通（為接通QC2線圈作準備），21~22斷開（與JLC 閉鎖），11~12連通。從而，ZJ1線圈通電，該回路中與QC1并聯的常開觸點ZJ1閉合而自保。另一常開觸點閉合，接通QC2線圈。指示燈的綠燈LD熄滅，黃燈UD亮。QC2接觸器器動作后，電機開始運行，同時接通SJ1、SJ2。在SJ1常開觸點延時閉合后，ZJ2線圈通電，導致QC1、QC2線圈斷電，主接觸器線圈通電，主觸頭閉合時水泵進入正常工作狀態，其輔助觸點常開閉合、常閉打開，紅燈HD亮，黃燈UD熄滅。
3、停止水泵時，按停止按鈕TA，ZJ1線圈斷電，JLC線圈停電，水泵停止工作。
4、在過載（過流）情況下，熱繼電器RJ動作，其常閉觸點打開，引起主接觸器JLC線圈斷電，水泵停止工作。
5、SJ2是為了防止ZJ2線圈燒毀后，QC1、QC2線圈始終帶電不能切除，自耦變壓器長時間工作，導致自耦變壓器燒毀。因此，通過整定SJ2的延時時間來保護自耦變壓器不被燒毀。
五、問答題（共20分）
1、在異步電動機運行維護工作中應注意些什么？（5分）
答：①、電動機周圍應保持清潔；②、用儀表檢查電源電壓和電流的變化情況，一般電動機允許電壓波動為定電壓的± 5% ，三相電壓之差不得大于 5% ，各相電流不平衡值不得超過 10% 并要注意判斷是否缺相運行；③、定期檢查電動機的溫升，常用溫度計測量溫升，應注意溫升不得超過最大允許值；④、監聽軸承有無異常雜音，密封要良好，并要定期更換潤滑油，其換油周期，一般滑動軸承為 1000 小時，滾動軸承 500 小時；⑤、注意電動機音響、氣味、振動情況及傳動裝置情況。正常運行時，電動機應音響均勻，無雜音和特殊叫聲。
3、漏電保護裝置的作用是什么？（5分）
答：可以通過漏電保護裝置上的歐姆表連續監視電網對地的絕緣狀態，以便進行預防性檢修；當電網對地絕緣電阻降低到危險程度，人身觸及帶電導體或電網一相接地時，漏電保護裝置動作，通過電源饋電開關自動切斷電源，以防止事故擴大；可以補償人體觸電和一相接地時的容性電流，以降低人體觸電的危險性，減少接地或觸電電流的危害。
2、《煤礦安全規程》規定操作井下電氣設備應遵守的規定（5分）
①非專職人員或非值班電氣人員不得擅自操作電氣設備。
②手持式電氣設備的操作手柄和工作中必須接觸的部分必須有良好絕緣。
③操作高壓電氣設備主回路時，操作人員必須戴絕緣手套，并穿電工絕緣靴或站在絕緣臺上。
4、為什么采用雙臂電橋測量小電阻準確較高？（5分）
答：因為雙臂電橋是將寄生電阻，并入誤差項，并使誤差項等于零，因而對電橋的平衡不因這部分寄生電阻大小而受到影響，從而提高了電橋測量的準確性。
六、計算題（5分）

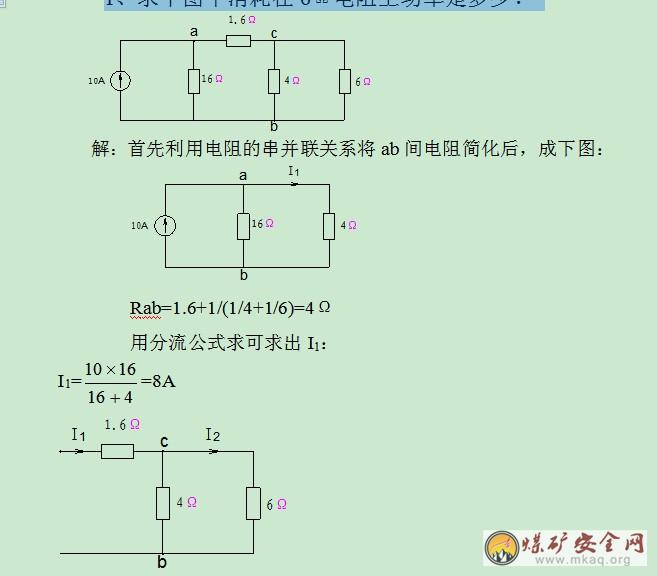

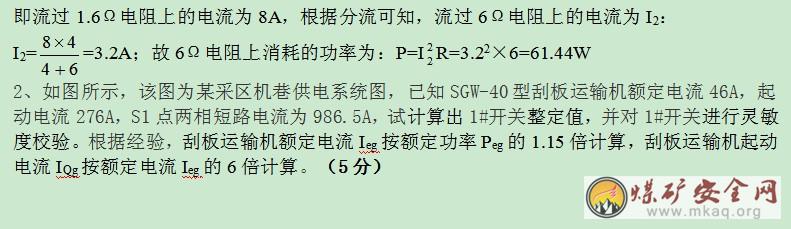

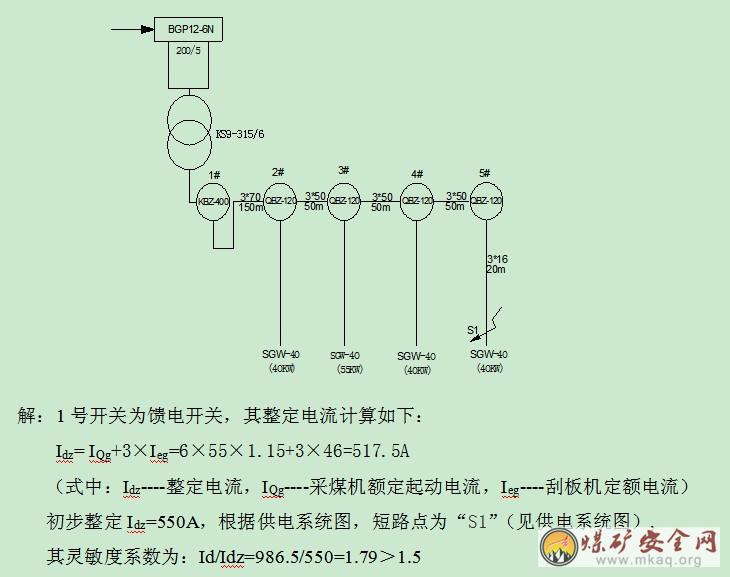

1、求下圖中消耗在6Ω電阻上功率是多少？
