井下107面供電設計及相關整定資料
加權合計: 3624×0.85=3080.4KW
二、高壓部分：(10KV)
1、自礦井中央變電所引出兩條高壓線路，一用一備，擬使用MYJV-3×95mm²的鎧裝電纜，線長1300米。
2、擬選用高壓開關兩臺，額定容量400A，型號為BGP9LG-10/400A
3、電纜選用及驗算
1)、電流驗算
根據P=√3·V·I·COSФ 線路電流為209A
查表得MYJV-3×95mm²鎧裝電纜的長時運行電流為278A
KIp>Ia 278A>209A 可用
2)、線路壓降驗算：
查10KV電纜MW/KM 的負荷矩電壓損失，取COSФ為0.8時，為0.281%.
那么△U% =3.0814×0.281%×1.3=1.12%
實際壓降△U%<限定的值△5% 可用
開關額定電流400A>209A 可用
三、 供電系統圖見附頁
四、 分路設計驗算
(一)1#變壓器
主帶采煤機,總負荷為930KW，主滾筒2個，2×400KW。
加權需用系數為0.75，COSФ取0.85
0.75/0.85=0.88 930×0.88=818KW
選用一臺1250KVA變壓器，可用。
1、供電電纜擬選用MYPT3×70 mm²電纜，長度1300米。
按電流校驗，
查表MYPT3×70 mm²橡套軟電纜的載流量為224A。
負荷下實際電流為143A<224A 可用
1)、電纜壓降校驗
查電纜MW/KM 負荷矩電壓損失為0.35%
那么，0.35%×0.818×1.3=0.37%
0.37%<5%△U 可用
2、開關整定值
1)、采煤機為2×400KW，其單機電流為70A
單機的啟動電流為70×7=490A,整定值為490A+70A=560A
故開關實際整定值設為600A

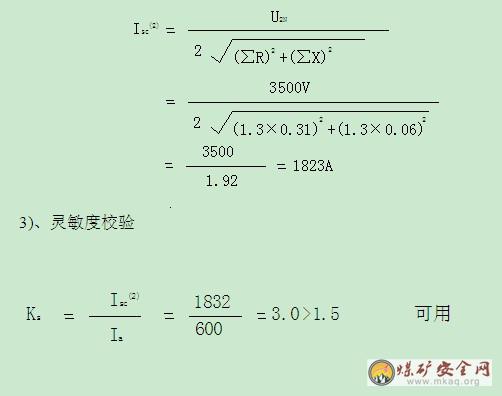

2)、電纜設備在最遠端的短路電流為
據
(二)2#變壓器
主帶轉載機、破碎機和泵站
1、泵站計算
擬選用UPQ3×95 mm²電纜，長度1500米

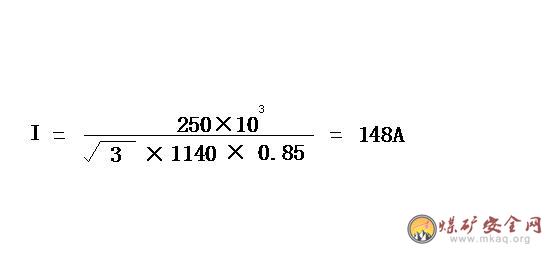

1)、250KW所對應的電流為
按電流校驗電纜可用。

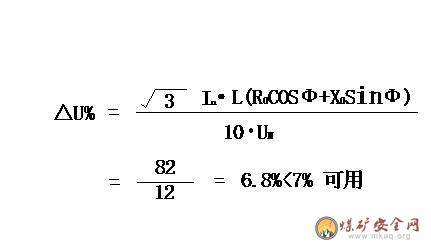

2)、驗算壓降：R0 為0.2301，X0為0.075，(COSФ取0.75，
那么sinФ為0.661)
據
3)、定值
額定電流為148A，啟動電流為148×6.5=962A
整定為1000A。
R0—0.2301Ω/KM X0—0.075Ω/KM

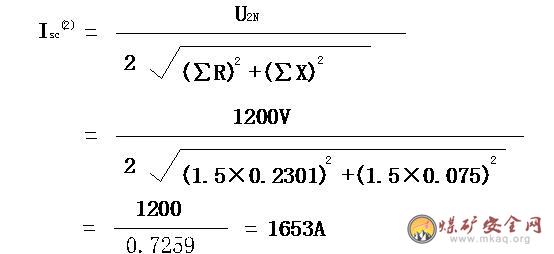

靈敏系數1635/1000=1.65>1.5 可用
2、轉載機、破碎機計算

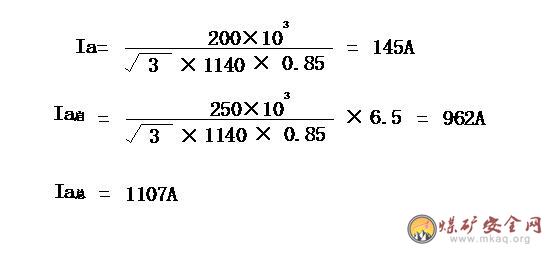

轉載機+破碎機=250KW+200KW=450KW
開關整定值可設定為1110A—1150A
電纜選用UPQ3×95 mm²，長度1300米.
(三)、3#變壓器
主帶兩部刮板運輸機，功率為2×250KW×2部=1000KW
1、電纜選用UPQ3×120 mm²兩條，計算其中一條

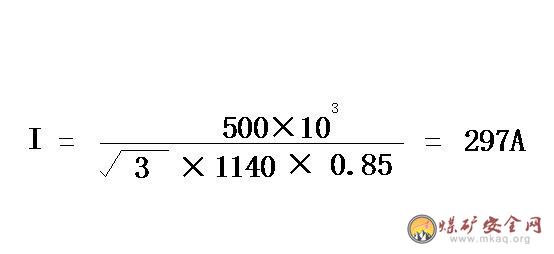

2×250KW電機為同時啟動，其電流為
啟動電流為297A×6.5=1936A，定值取2000A
2、驗算壓降
據

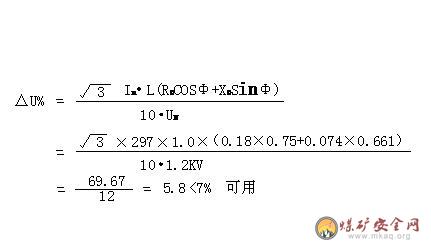

按啟動時電壓降驗算
V=RI R=0.0172×1000/120=0.143
V=0.143×1936=276V
1200V—227V=924V 923/1200=0.77
0.77×100%=77%>△U75% 可用

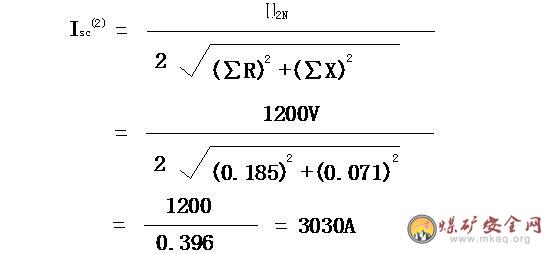

3、最小短路電流靈敏校驗
靈敏系數3030A/2000A=1.515>1.5 可用
(四)、4#變壓器
所帶負荷為膠帶運輸機，功率為2×315KW=630KW，電機的額定電流為189A，啟動電流為189×7+189=1512A
整定值設定為1600A
1、 采用分兩條UPQ3×70 mm²電纜供電，供電線長150米，按載流量校驗，可用。
2、 最小短路電流靈敏校驗及壓降計算略
(五)、5#變壓器
5#變壓器為660V電源，所帶設備的同時系數0.4左右，負荷加權平均有功率為180KW，額定電流為200A，最大一臺電動機為132KW，啟動電流940A，940A+50A=990A
整定值可取950A—1000A。
各分路電纜的定值在分開關定值范圍，在次不在敘述。
