6kV莊浪煤礦雙回線路供電工程初步設計階段說明書
說 明 書
華亭華誠電力實業有限公司
二0一0年四月
批 準：
設 計：
校 對：
一、前言
1、編制依據
1.1甘電司農〔2009〕201號《關于平涼市華亭縣35千伏硯峽輸變電工程初步設計及概算的批復》;
1.2《華亭縣“十一五”規劃》。
1.3華電發函〔2009〕5號《關于華亭礦區高危客戶電源改接的函》。
1.4《平涼市華亭縣中低壓配電網“十一五”規劃》。
2、主要編制原則
2.1堅持安全可靠、經濟實用、技術先進的原則。
2.2優化電網結構，提高供電可靠性，對高危客戶供電問題予以高度重視，從根本上提高重要客戶供用電水平，實現供用電安全形勢持續穩定的重要途徑，有效遏制重要客戶供用電安全事故的發生，滿足重要客戶電網中期規劃發展目標，并滿足“N-1”的原則。
2.3嚴格按照工程實際規模進行限額設計。
3、工程概況及目的
3.1本設計為35kV硯峽變電站送出的6kVI回莊浪煤礦供電線路工程(以下暫命名為6kV硯莊I回)：
6kV硯莊I回由35kV硯峽變電站電纜出線，敷設YJV22-3*95電力電纜0.180千米后接至1#鋼桿，線路沿漆樹灣向西架設0.400千米后90度右轉向西南前進，架設五檔0.370千米后，接至原622華硯線莊浪煤礦支線。該線路進線利用原線路通道，本回線路設計導線型號為LGJ-70/10型。
3.2本設計為35kV硯峽變電站送出的6kVII回莊浪煤礦供電線路工程(以下暫命名為6kV硯莊II回)：
6kV硯莊II回由35kV硯峽變電站電纜出線，敷設YJV22-3*95電力電纜0.180千米后接至1#鋼桿，線路沿漆樹灣向西架設0.415千米后，90度右轉向西南前進，架設五檔0.370千米后，接至原623策硯線莊浪煤礦支路。該線路進線利用原線路通道，本回線路設計導線型號為LGJ-70/10型。
二、建設的必要性
1、高位客戶安全生產的需要
莊浪煤礦在原622華硯線T接線路為主供電源，屬于公網線路，負載能力低，供電可靠性差，另一備用線路為623策硯線，屬于公用線路，同樣存在以上問題，不具備安全規程要求的雙回路專線供電系統，是高危客戶安全生產的需要。
2、高危客戶負荷發展的需要
按照《煤礦安全規程》和《關于加強煤礦供電安全管理工作的通知》有關文件要求，井型為6萬噸及以上礦井必須實現雙回路電源供電，目前西華煤礦主供電源 T接在農網線路上，給煤礦安全生產帶來諸多不利因素，無法滿足煤礦安全管理要求，阻礙了煤礦改擴建步伐，且高危客戶對電網供電能力及供電質量提出了更高的要求，以現有的電網供電能力勢必將制約煤礦負荷的繼續發展，架設6kV雙回供電線路實屬必要。建設后將提高電網供電質量和線路運行可靠性，進一步優化電網結構，實現電網安全、穩定、可靠運行。
三、設計范圍及規模
1、設計范圍
本設計主要考慮為35kV硯峽變6kV硯莊I、II回出線配套送出，采用較大截面導線，提高供電能力和質量，同時減少線路占地及走廊，縮短供電距離，新建硯村雙回配套送出工程，以提高供電可靠性，確保煤礦安全生產。
2、工程建設規模
線路從35千伏硯峽變出線，硯莊I、II回分別直埋敷設YJV22-3*95電力電纜0.180千米，各設置電纜檢查井1眼，屬雙回電纜出線，并在電纜線路終端鋼桿分別加裝避雷器一組，線路架空為單回走線，采用LGJ-70/10型鋼芯鋁絞線架設，硯莊I、II回線路分別接至原622華硯線莊浪煤礦支路和623策硯線莊浪煤礦支路。本次改接硯莊I回線路全長為0.930千米，硯莊II回線路全長為0.965千米。
四、水文地質及氣象
1、水文及地質狀況
本工程位于華亭縣硯峽鄉硯峽村，地下水埋深在5.0米以上，屬孔隙型潛水，賦存于礫卵石層中，受大氣降水和河水補給。本工程不受其他河水影響。
2、氣象條件
平涼氣象站1951年～2006年提供累計各年氣象要素統計值如下：
歷年平均本站氣壓(毫巴) 866.3
極端最高氣溫(℃) 35.3
極端最低氣溫(℃) -24.3
歷年平均氣溫(℃) 8.6
歷年平均相對濕度(%) 65
年平均降水量(毫米) 521.3
年最大降水量(毫米) 744.5
最大日降水量(毫米) 150.1
年蒸發量(毫米) 1388.4
歷年平均風速(米/秒) 2.5
年最大風速及風向(米/秒) 29.0 西北風
平均雷暴日(日/年) 26.9
平均沙塵日(日/年) 1.6
平均霧日數(日/年) 9.5
最大凍土深度(厘米) 52
根據《甘肅省電力公司電網工程典型設計》資料分析，提取有關設計參數如下：
海拔高度 (小于等于) 2000米
污穢等級 Ⅲ級
地震設防烈度 按8度設防
地震設計加速度 按0.2g設計
根據水文氣象資料分析，本設計選用甘Ⅲ級氣象區作為設計氣象條件，覆冰厚度定為10毫米。

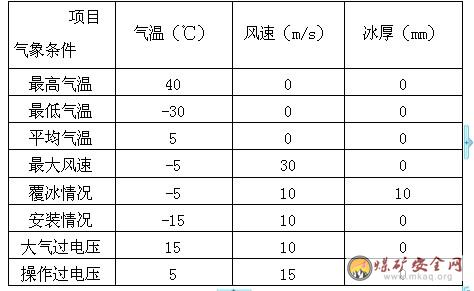

其主要參數見下表：
五、防雷及接地
1、防雷
根據《電力電纜設計規程》規定，本線路工程在線路出線側電纜與架空線相連時在架空端各加裝1組氧化鋅避雷器。
2、接地
根據《電力電纜設計規程》規定，本線路電纜的金屬外殼和鎧裝、電纜支架和電纜附件的支架必須可靠接地。接地電阻應小于4Ω。架空線路及有電纜上下的鋼桿設接地極式接地，接地電阻小于10Ω。
六、桿塔與基礎
本設計依據《10kV及以下架空配電線路設計技術規程》、GBJ-17-88《鋼結構設計規范》、GBJ10-89《混凝土結構設計規范》、SDGJ-62-84《送電線路基礎設計技術規范》等有關規程、規范、規定進行設計。
1、桿塔
1.1線路均為單回路架設，設計兩回線路各使用鋼桿1基，設計鋼桿導線為三角排列。
1.2其它桿型采用Ф190×12000型、Ф190×10000型鋼筋混凝土普通電桿，。
2、基礎
本設計鋼桿基礎均采用現澆鋼筋混凝土基礎，為掏挖樁型式，Ф190×12000型普通水泥電桿加裝底盤。
七、設備材料估算表

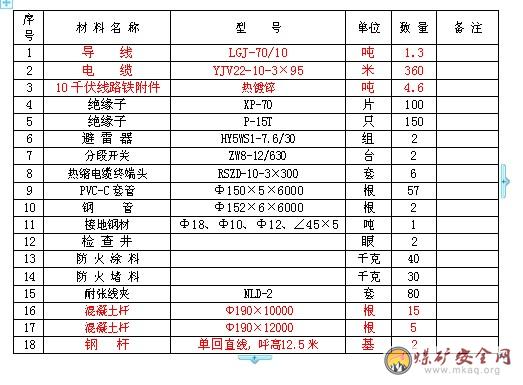

主要材料使用估算
