電動罐簾門設計方案（機械部分）
電動罐簾門設計方案（機械部分）
一． 技術要求
1． 采用防爆直流電動機加減速裝置驅動，電源采用免維護可充電蓄電池。
2． 只有當罐籠到位后啟停按鈕才有效。
3． 減速傳動裝置安裝于防水棚與罐籠頂盤或中盤之間的空隙。
4． 要求進出車側罐簾門同時啟閉。
5． 罐簾門提升高度H=1.8m，運行時間t=2-2.5s。
二． 相關參數及計算
一套罐簾等部件重量Q=300N
考慮到空間尺寸因素，選取纏繩滾筒直徑d=120mm(r=60mm)
負載力矩T=2Qr=2*300*0.06=36N.m
運行速度V=H/t=1.8/2.5=0.72m/s
纏繩滾筒轉速n1=60V/3.14d=60*0.72/3.14*0.12=115r/min
初選電動機轉速n0=1500r/min
減速器傳動比i=n0/n1=1500/115=13
負載功率P=FV/1000n=600*0.72/1000*0.9=0.48KW
式中F=2Q,n取0.9
三． 選擇減速器
考慮到減速器傳動比及空間尺寸因素等的影響，決定選用擺線針輪減速器。
1．選擇減速器承載功率
P1P,=PKA/n=0.48*1/0.94=0.51KW
式中P負載功率
KA 工作情況系數，罐簾的啟閉為斷續工作，時間小于8小時/日，為中等沖擊載荷，故取KA=1
n減速器效率，當i=11-43時，取n=0.94
P1P所選減速器的承載功率
根據減速器的輸入軸轉速n0=1500r/min，傳動比i=13,選擇WB100-W-11臥式擺線針輪減速器（配套0.55KW電機時的機型，但訂貨時不要電機）, i=11,廠家為德州市奧力減速機械有限公司。
其承載功率P1P=0.55KW，可見P1P,＜P1P，滿足功率要求。
2．熱功率驗算：由于其安裝于進風井口內，風流較大且為間歇工作，顯見滿足散熱要求。
3．參數修改：纏繩滾筒轉速n1=n0/i=1500/11=136r/min
運行速度V=3.14dn1/60=3.14*0.12*136/60=0.85m/s
運行時間t=H/V=1.8/0.85=2.1s,滿足技術要求
綜上所述，減速器型號滿足要求。
四． 選擇電機
1按使用條件，應選擇防爆直流電動機，初選機型：
DBZM1608-90,功率0.75KW,轉速1750r/min,電樞電壓90V,額定電流9.6A,為國外產品，南京思展科技有限公司代理，但經聯系其已經不做此種產品代理了。
2．考慮到現場實際情況，進風井口無瓦斯，可否用一般直流電動機代替？
初選機型：130ZYT01永磁直流電動機，功率0.6KW,轉速1500r/min,電樞電壓110V,額定電流7.2A。
注：使用條件中相對濕度≤95%，且現場條件下由于淋水等因素影響，電動機防潮是必須考慮的一個重要因素。
五． 纏繩滾筒、罐簾等附件的選擇
取滾筒直徑d=120mm,寬度B=200mm,上面纏繞2根9.5mm鋼絲繩。當滾筒順時針方向轉動時，便可將罐簾打開。滾筒采用焊接結構，選用滑動軸承，軸套為錫青銅，初選軸徑d=20-25mm。
罐簾仍采用原結構，只是在最下部的橫桿處與滾筒鋼絲繩連接。
需在罐簾上部安設2個導向輪，初選輪徑d=100mm.

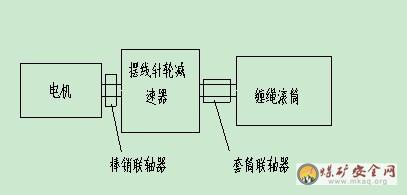

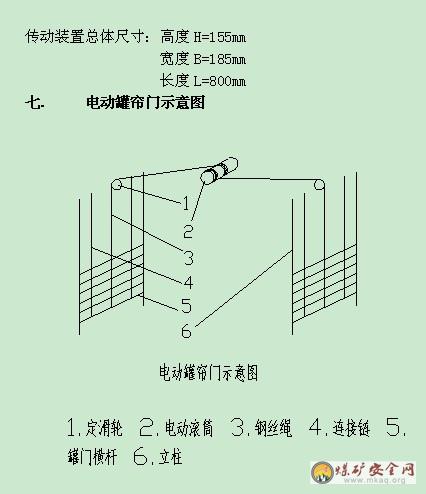

六． 傳動系統布置圖
