第一章 總則
第一條為了更好地貫徹國家煤炭安全生產方針，根據《煤礦安全規程(露天部分)》的要求，進一步做好新疆天池能源有限公司露天煤礦(以下簡稱“將二礦”)圖紙的設計、制圖、修改、審核、批準、使用、保管的有關程序，明確圖紙的有關管理規定，有效地管理好圖紙，避免因圖紙管理不善造成差錯，特制定本制度。
第二條 圖紙管理包括將二礦所有各類設計圖紙、工程圖紙、施工圖紙等。
第三條本制度適用于將二礦、各外委單位。
第二章 管理體制及相關部門職責
第四條將二礦圖紙管理由生產技術科作為主管部門，其他部室及外委單位必須設立專(兼)職人員負責本單位職責范圍內的圖紙管理工作，各司其職，協調配合，以下為圖紙管理的相關要求。
(一)圖紙繪制
1、方案圖為設計、開發過程中，用于表達設計的構思及步驟的圖紙，便于設計的改進和追蹤。
2、總平圖為將二礦建構筑物、管線(包括給水、排水、熱力、供電、通信光纜及相關附屬設施等)、管溝、道路等的圖紙，按平面和豎向投影位置進行管理。上述設施的平面和豎向位置如有變動，均應經總圖管理部門審查，總圖管理人員應及時將變更后設施的平面和豎向投影位置反映到將二礦總平圖上。
3、圖紙均參照附件一《圖紙精細化規范》里的各類圖紙繪制規范進行繪制。
(二)圖紙更改
1、將最新版本的圖紙復印，在其上進行修改，并在修改內容后寫上更改號 ，在圖紙上標明修改原因、修改人、修改日期。
2、圖紙修改標準參照附件一《圖紙精細化規范》里的標準進行修改。 (三)圖紙的保管、使用、發放、回收及注銷
1、保管
圖紙原件統一由生產技術科登記、審核，生產技術科按圖紙類別進行分類，原件報送檔案室存檔管理。
2、最新版圖紙的管理
圖紙更改后，更改責任人應負責將舊圖換出，并對舊圖作出處理，若要保留的，加蓋舊圖印章，不必保留的，作廢棄處理。
礦所有職工都對礦圖紙負有保密職責，不能泄露圖紙內容，更不能將礦圖紙復印給公司以外的人。
3、使用和發放、回收及注銷
礦區圖紙需經生產技術科確認后進行使用。圖紙均應有生產技術科相關人員簽字確認，否則不能用于生產施工。
生產技術科負責圖紙發放和回收，對于廢舊圖紙應實施注銷。
生產技術科發放給各科室的圖紙應有發放人簽名及發放日期，圖紙在使用過程中不可隨意更改，使用完成后需再交到生產技術科。
第三章 監督與責任
第五條圖紙管理主管部門定期組織對各類圖紙進行檢查。各單位必須及時將須存檔的圖紙管理資料報送生產技術科和經營科，同時按經營科要求辦理相關文件的存檔。
第四章 附則
第六條本辦法未盡事宜，執行國家和公司有關辦法。
第七條本辦法由將二礦生產技術科負責解釋，自發布之日起實施。
附件1
圖紙精細化規范
第一條規范性引用文件
1、GB/T 14689-2008《技術制圖、圖紙幅面和規格》;
2、GB/T 50593-2010《煤炭礦井制圖標準》;
3、《煤礦工程設計手冊》上冊 第三條：采礦制圖與圖紙編號;
4、《煤礦地質測量圖例》;
5、《煤礦地質測量圖例》實施補充規定;
6、GB/T 50657-2011《煤炭露天采礦制圖標準》。
第二條 圖名
圖名應標注在圖簽內，不能標注在圖廓上部，圖名格式：xx公司xx煤礦采剝工程斷面圖。
第三條 圖幅

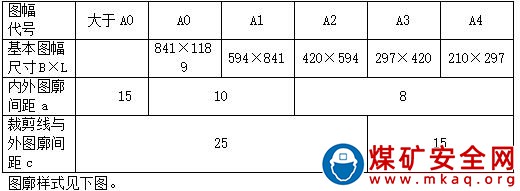

圖紙基本幅面宜選用下表所列基本尺寸。
表1 圖幅基本尺寸表

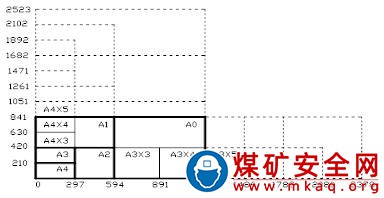

上表所示圖幅不能滿足礦圖需要時，宜優先按A4幅面的短邊或長邊成整數倍增加選用(見圖1)。也可按實際需要確定礦圖圖幅尺寸。
圖1 礦圖圖幅

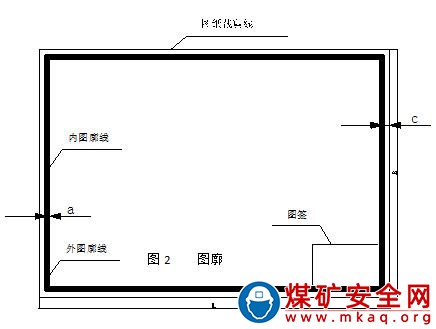

第四條 圖廓
圖廓分內圖廓和外圖廓，內外圖廓用實線表示，內圖廓線寬0.2mm，黑色;外圖廓線寬1.0mm，黑色。
礦圖內圖廓與外圖廓之間根據圖幅留設8mm或10mm，15mm間距。 剪裁線與外圖廓間距一般為15mm或25 mm兩種尺寸。
礦圖需裝訂成冊時，裝訂邊一般放在左邊，裝訂線距剪裁線10mm 。
表2 圖廓尺寸
第五條 坐標網

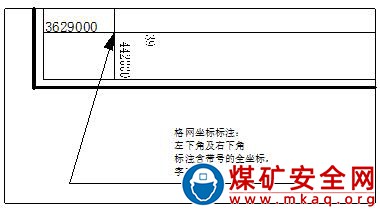

坐標網格的大小統一為100mm×100mm細實線，線寬小于0.15mm。格網線方向一般采用正格網，也可根據各礦的具體情況確定。如比例尺1:1000的圖紙格網間距為100m,比例尺1:2000的圖紙格網間距為200m，比例尺1:,5000的圖紙格網間距為500m，坐標標注樣式見圖3
c圖3 坐標標注樣式
第六條 圖簽

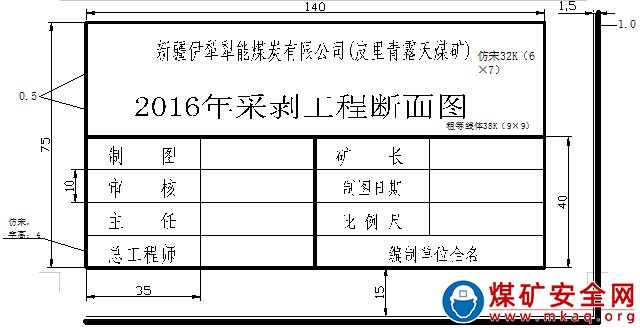

圖簽應位于圖件右下角，與內圖廓相連接，圖簽式樣見圖4，圖簽尺寸根據圖幅決定，圖幅大于A1時，圖簽按照圖4大小，圖幅尺寸小于A1時，圖簽尺寸應按比例縮小0.5～0.8倍。
圖4 圖簽樣式
第七條 指北針

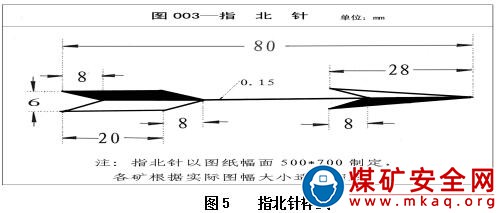

圖面垂直方向不是正北方向應標注指北針，指北針樣式見圖5，指北針不標注“北”或“N”,指北針一般放在圖件的右上角，指北針中心點應與坐標網十字交叉點重合。圖幅尺寸小于A1時，指北針尺寸應按比例縮小0.5～0.8倍。
上北下南的正格分幅圖和自由分幅圖應繪制指北針，指北針繪制在圖幅的右上角(原則繪制在第2×2格網處)。
指北針的繪制原則按圖—003的要求繪制。
第八條 圖紙比例
采剝工程斷面圖比例尺宜采用 1:500～1:2000
第九條 標注
(一)繪制礦圖時，各種符號尺寸大小應按要求繪制，在符號密集時，可省略次要符號，以不影響看圖為準。
(二)注記包括地理名稱注記、說明注記和各種數字的注記等。地圖中所使用的漢語文字應符合國家通用語言文字的規范和標準。
(三)注記字列分為水平字列、垂直字列、雁行字列和屈曲字列：
水平字列----由左至右各字中心的連線成一直線。且平行于南圖廓;
垂直字列----由上至下各字中心的連線成一直線。且垂直于南圖廓;
雁行字列----各字中心的連線斜交于南圖廓，與被注地物走向平行，但字向垂直于南圖廓，如山脈名稱、河流名稱;當地物延伸方向與南圖廓成45°和45°以下傾斜時，由左至右注記;成45°以上傾斜時由上至下注記字序如圖1所示。
屈曲字列----各字字邊垂直或平行于線狀地物，依線狀地的彎曲排成字列，如街道名稱注記、說明注記等。
注記的字隔是下列注記個字間的間隔，分下列三種：
接近字隔----各字間間隔由0mm—0.5mm。
普通字隔----各字間間隔由1.0mm—3.0mm。
隔離字隔----各字間間隔為字大的2—5倍。
注記字隔的選擇是按該注記所指地物的面積或長度大小而定，各種字隔在統一注記的各字中均成相等;為便于讀圖，一般最大字隔不超過字大的5倍，地物延伸較長時，在圖上應重復注記名稱。
注記字向，一般為字頭朝北圖廓直立。 阿拉伯數字注記用在線狀地物、高程等注記時，字向按光線法則(光線法則：以光線在右上角呈45°照射，所有的字體注在陽面)執行;用于獨立地物，如鉆孔高程、孔號、井口高程、碎部點高程注記時采用水平字列(水平字列：各字中心連線平行于南、北圖廓，由左向右排列)，字頭朝圖幅上方，字隔0.1mm。
(五)漢字注記用在線狀地物(如河流、道路、巷道等)名稱注記時，一般沿地物走向注記，若線狀地物的走向與下圖廓的交角大于45°，則從上往下注，否則從左到右注記，字頭不能朝下;用在獨立地物注記時字頭朝上。
(六)漢字注記字隔為本身字大的1～3倍，若地物較長時，可隔40～50cm再注一次。斷層應按落差變化、走向長度及控制點分段注記。
(七)獨立符號說明注記盡可能采用水平字列，不得已時采用垂直字列。
(八)數字注記取位規定
1、水準點、導線點、高程和經四等以上水準連測的地面控制點高程取0.001m;
2、采場、鉆孔孔口、采高、及見煤高程取0.01m，煤厚取0.01m;
3、斷層落差、煤倉和1：2000地形圖地形點高程取0.1m;
4、坐標方格網的座標值取1m，各種傾角取1°。
(九)方格網坐標注記在內外圖廓之間的上、下、左、右，四角及公里變化處的坐標應注全數，采用黑體(Times)，1：2000，圖上字高為2. 5mm;正格圖幅采用水平字列，自由圖幅字列與格網線平行。
(十)符號中未標明尺寸的，粗線寬為0.3mm，細線寬為0. 10mm，點的直徑為0.25mm;一般虛線線長4mm、間隔2mm。
(十一)除單獨規定外，字體一般為黑色;字體注記一般漢字及字母注記用仿宋體，數字用長等線體，若數字與漢字及字母同時使用時，數字用仿宋體。字體大小按以下規定執行：
1、生產建筑名稱：1：2000圖上字高為3. 5mm;
2、邊界、露頭、斷層等名稱注記1：2000圖上字高為3mm;
3、測點編號、測點高程用長等線體： 1：2000圖上字高為1. 5mm;
4、高程、煤厚、斷層產狀要素等數字注記：1：2000圖上字高為2mm;
5、工作面編號用黑體： 1：2000圖上字高為3mm;
6、工作面回采日期、鉆孔編號注記： 1：2000圖上字高為2. 5mm;
7、工作面月份回采注記： 1：2000圖上字高為3mm;
8、剖面線(勘探線)號用黑體： 1：2000圖上字高為8mm。
第十條繪制內容
采剝工程斷面圖：為反映剝離和回采工作狀況，計算露天礦煤炭資源儲量、采剝量，檢查采場梯段的技術規格而測繪的采場斷面圖件。
(一)地形：表示地面起伏的地表線、開采重要區域水平標高、采場各臺階保安平盤、邊坡角、幫坡角等重要平盤參數。
(二)境界：露天礦最終邊坡和保護煤柱邊界，
(三)采剝：年采剝邊界，標注采剝年份
(四)鉆探：鉆孔或井探位置及其符號、注記
(五)地質:褶曲、斷層、標注名稱、編號及相關要素，松散沉積層與煤(巖)層厚度，煤層頂底板巖性與標高，煤層受破壞程度等。
第十一條 圖例匯編

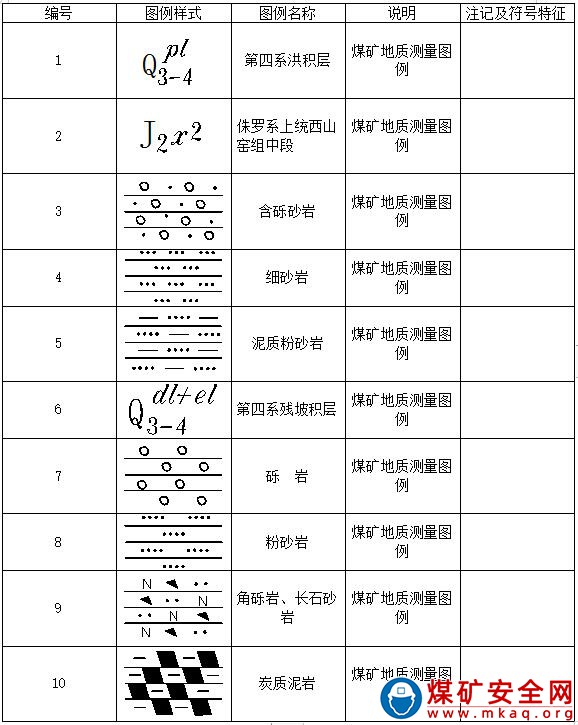

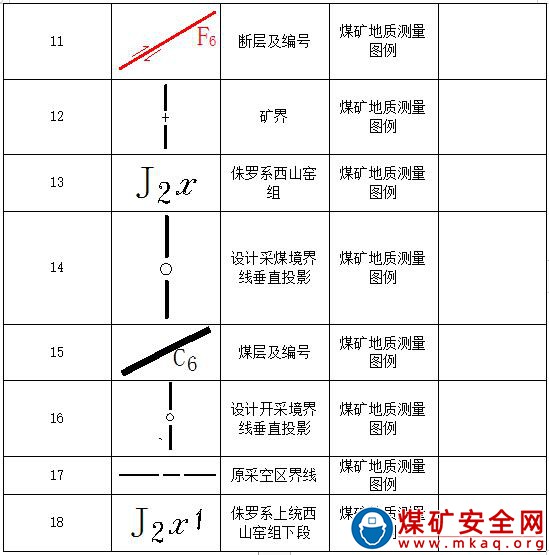

本圖紙涉及的所有圖例的顏色、大小尺寸、注記及樣式、圖例來源。要求用Autocad繪制，具體格式見下表：

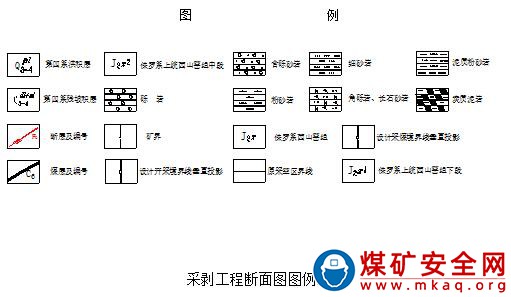

采剝工程斷面圖圖例匯編
