單斜、褶曲、斷層在煤層底板等高線圖上的表現和識別方法？
作者：煤礦安全網
2015-04-09 21:39
來源：煤礦安全網
單斜、褶曲、斷層在煤層底板等高線圖上的表現和識別方法?

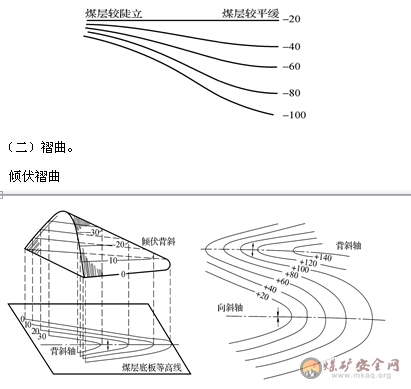

答：煤層底板等高線圖上的表現：(一)單斜。一組大致呈直線的相互平行的等高線。等高線即煤層的走向線;傾向：等高線疏-傾角緩等高線密-傾角陡
(二)褶曲。
傾伏褶曲

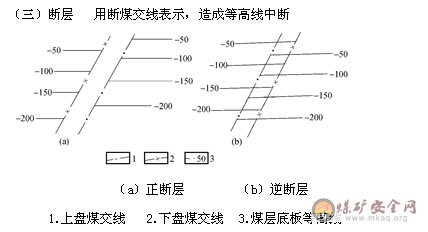

(三)斷層 用斷煤交線表示，造成等高線中斷
(a)正斷層 (b)逆斷層
1.上盤煤交線 2.下盤煤交線 3.煤層底板等高線
