防爆型綜采支架測壓表主要技術參數

防爆型綜采支架測壓表主要技術參數

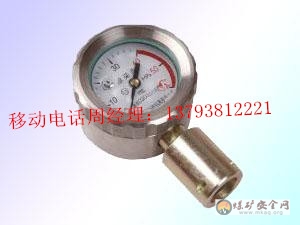

綜采支架數顯壓力表，壓力計，綜采支架測壓表，機械式單表，雙表，耐震表  YHY60B綜采支架壓力表，數顯測力表，綜采支架采集壓力表。周經理：13793812221 固話： 0538-2137117采集器使用說明書（本軟件有山東升信礦山設備有限公司研發，嚴禁盜用）礦用本安型壓力檢測儀是用于煤礦中在綜采支架的壓力參數的監測的智能化儀表，測壓表它具有自動記錄，遠紅外數據采集，計算機管理和自動報警等功能，而且重量輕、操作方便、顯示直觀、輸出報表具有通用性、數據功能強。測壓表通過改進的電源供電系統，大大地提高了儀器的使用可靠性和電源使用壽命，可長期在井下使用無需維護。并具有漢顯功能，是非常理想的而且是非常先進的壓力自動記錄儀器。

一、測壓表原理結構

礦用本安型壓力檢測儀由三部分組成：（1）壓力監測分機；（2）紅外傳輸數據采集儀；（3）數據處理軟件。壓力監測分機具有每隔10分鐘自動檢測一次的功能，并將采集的數據自動地記錄在分機的存儲器中當按分機前面的銨鍵或通過礦燈照射，分機可顯示當前的壓力值。將采集器攜帶到井上后通過計算機串行口將數據自動地傳輸到PC計算機進行數據處理。

壓力分機使用3節1號堿性干電池組供電，更換電池一定要到生產廠家進行。

二、測壓表主要功能及技術指標

（一）便攜式紅外數據采集儀主要功能

1．LCD點陣式液晶顯示器，用于輸入提示和數據提示。

2．輕觸式操作鍵盤，操作方便。

3．程序顯示功能。

4．無操作3分鐘自動關機。

5．256K數據存儲器，具有數據掉電保護功能。

6．紅外數據通信功能，傳輸速率2400kbps。

7．體積小，重量270kg。

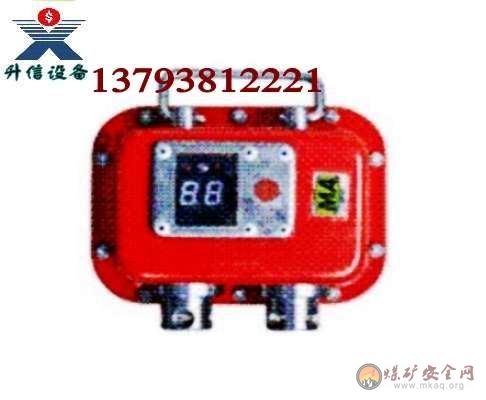

（二）測壓表壓力監測記錄分機

1．量程：0～60MPa（允許過載20%）

2．精度：2%

3．測量通道數2點

4.引壓孔φ10

5．顯示方式LED數字顯示

6．防爆形式：il

7．防護等級：IP5

8．電源4.5V（三節1號電池）

9．通訊方式：紅外無線通訊

10．重理：1.3kg
