東翼皮帶返掘巷與東翼皮帶巷貫通測量技術總結

　　東翼皮帶返掘巷與東翼皮帶巷貫通測量技術總結

　　一、工程概況

　　根據礦井生產組織安排，為東翼2-1001掘進創造良好的通風環境，決定在東翼軌道巷和東翼皮帶巷之間掘進東翼皮帶返掘巷(聯絡巷)，并與東翼皮帶巷形成對口貫通。東翼皮帶返掘巷(聯絡巷)全長117m,由掘進隊負責施工，采用錨網梁錨索復合支護，貫通位置在東翼皮帶巷4#導線點前1.2m。為了保證該巷道的準確貫通，地測科測量組承擔了此次貫通測量工作。2011年9月7日實現了對口貫通。

　　二、測量概況

　　1、井下導線測量

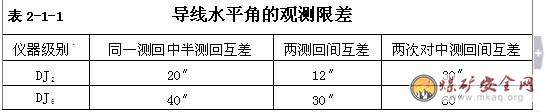

　　井下導線測量按《煤礦測量規程》關于7″導線的規定施測，測角采用測回法進行測量，本次貫通測量采用一個測回進行測角。水平角的觀測限差見表2-1-1。

　　當水平角觀測符合表2-1-1中所規定的值時，方可進行下一個水平角測量，在觀測過程中水準氣泡偏離不得超過一格，否則需重新對中整平儀器進行測量，直至測量結果符合規定。

　　測距時采用全站儀測定，和測角同步進行，每條邊的測回數不得小于兩個。采用單向觀測或往返(或不同時間)觀測時，其限差為：一測回讀數較差不大于10mm，單程測回間較差不大于15mm;往返(或不同時間)觀測同一邊長時，化算為水平距離(經氣象和傾斜改正)后的互差，不得大于1/6000。

　　在邊長小于15m或傾角在15°以上的傾斜巷道中丈量邊長時，往返水平邊長的允許互差可適當放寬，但不得大于邊長的1/4000。

　　2、井下高程測量

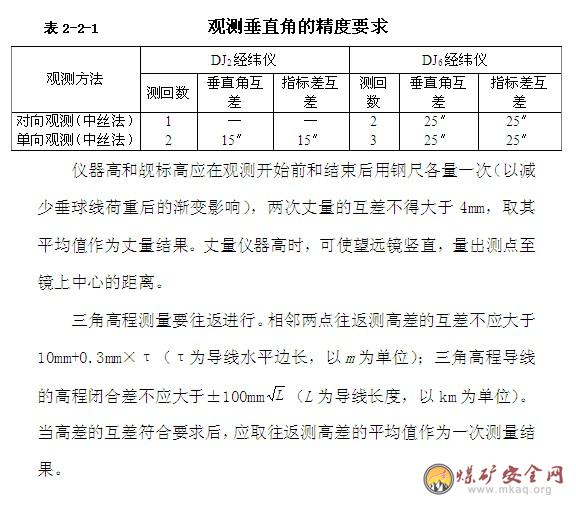

　　東翼皮帶返掘巷與東翼皮帶巷貫通測量井下高程測量采用三角高程測量方法，與導線測量同時進行。三角高程測量垂直角觀測精度要求見表2-2-1。
