第三屆職工技能大賽綜采維修電工理論考試卷（A卷）
華亭煤電股份公司第三屆職工技能大賽綜采維修電工理論考試卷(A卷)
成績
(滿分100分 答題時間120分鐘)
一、填空(每空1分 共30分)
1、瓦斯濃度在5%—16%，氧氣含量大于( 12﹪ )時，瓦斯遇到火源會發生爆炸。當瓦斯濃度( 9﹪ )左右時，爆炸最強烈。
2、直流測速發電機按勵磁方式有( 2)種
3、如果一直線電流的方向由北向南，在它的上方放一個可以自由轉動的小磁針，則小磁針的N極偏向( 西方)。
4、三相異步電動機反接制動時，采用對稱制電阻接法，可以在限制制動轉距的同時也限制( 制動電流 )。
5、高低壓電纜敷設在巷道同一側時，高壓電纜與低壓電纜的間距應大于(100 ) mm;高壓電纜之間和低壓電纜之間的距離不得小于( 50 )mm。
6、設在水溝中的局部接地極應用面積不小于( 0.6 )m2、厚度不小于( )mm的鋼板或具有同等有效面積的鋼管制成。
7、并勵直流電動機的機械特性為硬特性，當電動機負載增大時，其轉速(下降很少) 。
8、礦用高壓隔爆配電裝置的斷路器從滅弧原理上可分為少油斷路器、( SF6 )斷路器、(真空 )斷路器三種。
9、已知某臺電動機電磁功率為9千瓦，轉速為n=900轉|分，則其電磁轉距為( 300/π )牛.米。
10、在電阻、電感、和電容的串聯電路中，出現電路(端電壓 )與(端電流 )同相位的現象叫串聯諧振。
11、根據電磁感應定律e= -N×(ΔΦ/Δt)求出的感應電動勢，是在Δt這段時間內的(平均值 )
12、采掘 工作面風流中瓦斯濃度達到( 1% )時，必須停止用電鉆打眼;采掘工作面風流中瓦斯濃度達到(1.5%)時，必須停止工作，撤出人員， 斷電源，進行處理。
13、井下電氣設備(包括電纜)在正常情況下，都有應在停電狀態下進行檢修和搬遷，并必須按《規程》規定進行停電、驗電、( 閉鎖 )、( 掛牌 )。
14、井下安全供電的“三大保護”指( 接地保護)、( 過流保護)、( 漏電保護 )。
15、 硅穩壓管穩壓電路適用于( 負載小 )的場合。
16、壓疊式線嘴壓線板壓緊電纜后，電纜壓扁量不超過電纜直徑的( 10% )。
17、電感為0.1H的線圈，當其中電流在0.5秒內從10A變化到6A時，線圈上所產生電動勢的絕對值為( 0.8v )。
18、在正弦波震蕩器中，反饋電壓與原輸入電壓之間的相位差是( 0 度 )
19、當電網絕緣1140伏低于( 50 )千歐、660伏低于( 30 )千歐、127伏低于( 10 )千歐時，應及時采取措施，設法提高電網絕緣電阻值，盡量避免自動跳閘。
20、電力場效應管MOSFET適于在( 高頻 )條件下工作。
二、選擇(每題1分 共20分 ，多選或少選均不得分)
1、在多級放大電路的級間耦合中，低頻電壓放大電路主要采用( A )耦合方式。
A.阻容 B.直接 C. 電感
2、在線圈中的電流變化率一定的情況下，自感系數大，說明線圈的( C )大。
A.磁通 B.磁通的變化 C.自感電動
3、勢井下機電硐室內各種設備同墻壁之間,應留出 B m以上通道,進行設備檢修。
A.0.5 B.0.8 C.1
4.互感器線圈的極性一般根據( C )來判定。
A.右手定則 B.楞次定律 C. 同名端
5. PLC可編程序控制器，整個工作過程分五個階段，當PLC通電運行時，第四個階段應為( B)。
A、與編程器通訊 B、執行用戶程序 C、讀入現場信號
6.多諧振蕩器是一種產生( C )的電路。
A.正弦波 B.鋸齒波 C.矩形脈沖
7、當變壓器二次電壓低時,應( A )高壓線圈匝數。
A.增加 B.減少 C.不變
8、負載三角形連接時,相電壓與線電壓( B )。
A.不等 B.相等 C.相差
10.寄存器主要由( C )組成
A.觸發器 B.門電路 C.觸發器和門電路
11.晶閘管逆變器輸出交流電的頻率由( C )來決定的.
A.一組晶閘管的導通時間 B.兩組晶閘管的導通時間
C.兩組晶閘管的觸發脈沖頻率
12.電子設備防外界磁場的影響一般采用( C )材料作成磁屏蔽罩
A.順磁 B.反磁 C.鐵磁
13.小型變壓器的繞制時，對鐵心絕緣及繞組間的絕緣，按對地電壓的(B )倍來選用
A.1.5 B.2 C.3
14.三相異步電動機溫升過高或冒煙，造成故障的可能原因是( A )
A.三相異步電動機斷相運行 B.轉子不平衡 C.定子、繞組相擦
15. 直流電機的換向極繞組必須與電樞繞組( A )
A.串聯 B.并聯 C.垂直
16、同性電荷相( A )。
A、斥 B、吸 C、同
17、KBSGZY-500/6型移動變電站，其型號中G代表( B )。
A、過濾式 B、干式 C、滾輪式
18、電阻的大小與導體的( A C )有關。
A.材質 B.體積 C.溫度
19.用鍍鋅鋼管做局部接地極,若選用∮40的鋼管.長度最小為
( B )m。
A.1 B.1.5 C.2
20.下列屬于失爆的工藝有( ABC )。
A.密封圈部分破損 B.密封圈與電纜護套間用膠布纏繞一圈
C.一個進線嘴用多個密封圈
三、叛斷正誤(每題1分,共20分)
1. 液壓傳動中最容易控制的是溫度。 ( X )
2.電氣設備外殼同接地母線或局部接地極的連接,用銅線時截面不小于25mm2。 ( )
3.過流保護只指過負荷保護。 ( X )
4.PLC可編程序控制器，依據負載情況不同，輸出接口有4種類型。 ( X )
5.變壓器一次側線圈匝數增加,二次電壓降低。 ( V )
6.電動機在額定負載下運行,功率因數達到最大值。( X )
7.電流互感器變比為75/5,二次動作電流為7A,一次動作電流為100A。 ( X )
8. 瓦斯爆炸的引火溫度為650～750℃。 ( V )
9.電動機的負載為額定負載的0.5～1倍時,效率最高,運行最經濟。 ( X )
10 .異步電動機的啟動轉矩與電源電壓的平方成正比。 ( V )
11. 電流截止負反饋是一種只在調速系統主電路過電流下起負反饋調節作用的環節，用來限制主回路過電流。 ( V )
12.把據齒波通過RC變成矩形波的電路叫RC積分電路。 ( X )
13. 鏈傳動中鏈條的節數采用奇數最好。 ( X )
14.右手定則是判斷通電導體受力方向的。 ( X )
15. 自感是線圈中電流變化而產生電動勢的一種現象，因此不是電磁感應現象。 ( X )
16.熔斷器熔體的選擇原則,保護電纜干線時,
ⅠR = ⅠQ/(1.8-2.5)+∑Ⅰe。 ( V )
17.當線圈中通過1安的電流，能夠在每匝線圈中產生1韋的自感磁通，則該線圈的自感系數就是1享。 ( X )
18.使用示波器觀測信號之前，宜將“Y軸衰減”置于最小檔。 ( × )
19.電動機滾筒軸承溫度不超過85℃。 ( X )
20.電纜在水平或傾斜巷道中懸掛間距不超過6m。 ( X )
四、簡答題(每題4分，共16分)
1.為什么嚴禁地面中性點直接接地的變壓器給煤礦井下供電?
a、人身觸電電流太大; b、單相接地短路電流太大;
C、容易引起電雷管先期引爆;
2.如何判斷三極管的好壞?
只要測量一下PN結就可以判斷管子的好壞。PN結的好壞可以通過測量極間電阻來判斷，一般用萬用表的R×100或R×10Ω檔來測量三極管發射結和集電結的正向電阻，這兩次測量結果若都是低阻值(硅管的正向電阻要比鍺管的大一些)說明管子是好的，反之，是壞的。
3. 隔爆面的傷痕經修理后，達到什么標準才算合格?
隔爆面傷痕修理后，接合面的小孔在1mm2范圍內不超過5個，起 直徑不超過0.5mm，深度不超過1mm為合格。
4.《煤礦安全規程》第470條規定中的三無、四有、二齊、三全、三堅持的內容是什么。
“三無”是無雞爪子、無羊尾巴、無明接頭;“四有”是有過電流和漏電保護裝置，有螺釘和彈簧墊，有密封圈和擋板，有接地裝置;“二齊”是電纜懸掛整齊，設備硐室清潔整齊;“三全”是防護裝置全，絕緣用具全，圖紙資料全;“三堅持”是堅持使用檢漏繼電器，堅持使用煤電鉆、信號照明綜合保護裝置，堅持使用瓦斯電和風電閉鎖裝置。
五、計算(每題7分,共14分)

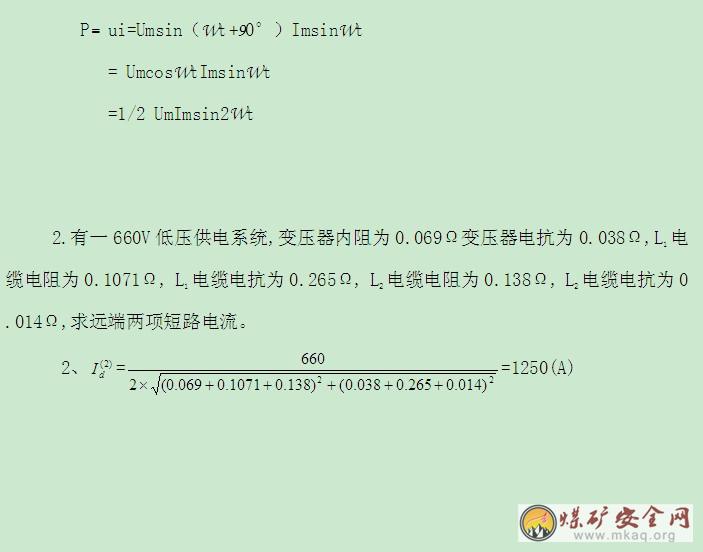

1. 一純電感交流電路中感抗為XL，峰值電壓為Um，峰值電流為Im，角頻率為W，試計算該電感元件的瞬時功率。
華亭煤電股份公司青工技能大賽綜采維修電工
理論考試試卷(A)答案
( 評 分 標 準 )
一、1 、12﹪ 9﹪ 2、2 3、西方 4、制動電流 5、100 50 6、0.6 7、下降很少 8、SF6 真空 9、300/π 10、 端電壓 端電流 11、平均值 12、1﹪ 1.5﹪ 13、驗電 閉鎖 掛牌14、過流保護 漏電保護 接地保護 15、負載小 16、10﹪ 17、0.8v 18、0度 19、50 30 10 20、 高頻
二、1A 2C 3B 4C 5B 6C 7A 8B 9A 10C 11C 12C 13B 14A 15A 16A 17B 18AC 19B 20ABC
三、1× 2× 3× 4√ 5× 6√ 7× 8√ 9× 10√
11√ 12× 13× 14× 15× 16√ 17× 18× 19× 20×
四、1、a、人身觸電電流太大; b、單相接地短路電流太大;
C、容易引起電雷管先期引爆;
2、只要測量一下PN結就可以判斷管子的好壞。PN結的好壞可以通過測量極間電阻來判斷，一般用萬用表的R×100或R×10Ω檔來測量三極管發射結和集電結的正向電阻，這兩次測量結果若都是低阻值(硅管的正向電阻要比鍺管的大一些)說明管子是好的，反之，是壞的。
3、隔爆面傷痕修理后，接合面的小孔在1mm2范圍內不超過5個，起 直徑不超過0.5mm，深度不超過1mm為合格。
4、“三無”是無雞爪子、無羊尾巴、無明接頭;“四有”是有過電流和漏電保護裝置，有螺釘和彈簧墊，有密封圈和擋板，有接地裝置;“二齊”是電纜懸掛整齊，設備硐室清潔整齊;“三全”是防護裝置全，絕緣用具全，圖紙資料全;“三堅持”是堅持使用檢漏繼電器，堅持使用煤電鉆、信號照明綜合保護裝置，堅持使用瓦斯電和風電閉鎖裝置。
